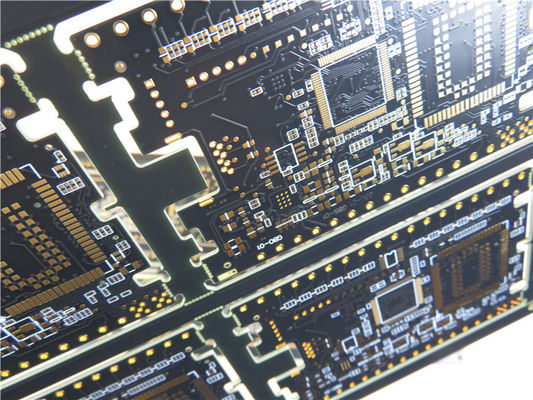

4つの層は35um FR4 PCB板マットの黒のマスクを銅張りにする

4つの層は35um FR4 PCB板マットの黒のマスクを銅張りにする

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-485.V1.0
基材:
FR-4
層の計算:
4つの層
PCBの厚さ:
1.6mm
PCBのサイズ:
320 x 151=6 PCS
はんだのマスク:
マットの黒
シルクスクリーン:
白い
銅の重量:
外の層35のum/内部の層18 um
表面の終わり:
液浸の金
ハイライト:

板4つの層のFR4 PCB

,

銅35um FR4 PCB板

,

銅35um 4つの層PCB板

製品説明



マットの黒のマスクおよび液浸の金とのFR-4で造られる50オームのインピーダンスのプロトタイプPCBのサンプル製作


1.1概説
これは管理されたPCBがPOSシステムの適用のためのTg 170°CのFR-4基質で造ったタイプの4つの層のインピーダンスである。最下の層4.の15mil track/11milスペースとの50オームの同一平面上のインピーダンス。それはパッドの両側そして液浸の金をカバーするマットの黒いはんだのマスクの1.60 mmの厚く、白いシルクスクリーンである。基材はITEQ Corp.のパネルごとの6つPCBsを供給している全体の板からのFR-4 IT180である。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ25のパネルは郵送物のために詰まる。

4つの層は35um FR4 PCB板マットの黒のマスクを銅張りにする 0

1.2特徴および利点
高いTg (DSCによる175℃)および優秀な熱信頼性の産業基準材料;
260℃の最高の退潮の温度の無鉛アセンブリ;
BGAのパッケージとのPCBsのために優秀な表面のplanarity、アセンブリおよびはんだ付けすることの間に故障率を減らすこと有用な;
技術設計は問題が生産に前に起こることを防ぐ;
多様化させた出荷方法;
IPCのクラス2/IPCのクラス3;

1.3適用
Rfの発電機
GPSの追跡
段階のベルト寄せ

1.4変数およびデータ用紙
PCBのサイズ 320 x 151=6 PCS
板タイプ 多層PCB
層の数 4つの層
表面の台紙の部品 肯定
穴の部品を通して 肯定
層の旋回待避 銅-------17.8um (0.5oz) +plateの最上層
Prepreg 0.21mm
銅-------17.8um (0.5oz) MidLayer 1
FR-4 1.0mm
銅-------17.8um (0.5oz) MidLayer 2
Prepreg 0.21mm
銅-------17.8um (0.5oz) +plate BOTの層
技術
最低の跡およびスペース: 5.9ミル/5.9ミル
最低/最高の穴: 0.3 mm/3.175 mm
異なった穴の数: 9
ドリル孔の数: 1120
製粉されたスロットの数: 24
内部排気切替器の数: 0
インピーダンス制御: 最下の層4の15mil track/11milスペースとの50オームの同一平面上のインピーダンス
金指の数: 0
板材料
ガラス エポキシ: FR-4 Tg170℃、えー<5>
最終的なホイルの外面: 1つのoz
内部最終的なホイル: 0.5 oz
PCBの最終的な高さ: 1.6 mm ±0.16
めっきおよびコーティング
表面の終わり 液浸の金(3µmのニッケル22.1%) 0.1µm
に適用するためにマスクをはんだ付けしなさい: 上および下、12micron最低
はんだのマスク色: マットの黒、PSR-2000 ME8-160PS
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程

構成の伝説の側面 上および下
構成の伝説の色 白、S-380WのTaiyoのブランド
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て 穴(PTH)を通ってめっきされる、最低のサイズ0.3mm。
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

4つの層は35um FR4 PCB板マットの黒のマスクを銅張りにする 1

1.5速い配達の機能
タイプ 正常な調達期間(1の 速い調達期間(1の
2L 5日 1日
4L 5日 2日
6L 6日 3日
8L 7日 4日
10L 9日 6日
12L 10日 6日
14L 13日 7日
16L 14日 7日
18L 15日 9日
20L 16日 10日
22L 17日 11日
24L 18日 12日
26L 19日 13日
28L 20日 14日
30L 21日 15日
32L 22日 16日
>32の層 未決 未決



注:

1.The調達期間は新しい順序のためである。

2.Exclude日曜日、休日。

3.Thereは順序の限定の毎日である。

4.Exclude出荷の時間。

重い銅、peelableマスク、ブラインドのような5.Exclude特別な技術、/等によって埋められて。

質問を設計するための6.Excludeコミュニケーション。
