変圧器のために無鉛RoHSの文書FR4の基質単一の味方されたPCB

変圧器のために無鉛RoHSの文書FR4の基質単一の味方されたPCB

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-488.V1.0
基材:
FR-4
層の計算:
1つの層
PCBの厚さ:
1.6mm ±0.16
PCBのサイズ:
108.3x 110.6mm=6PCS
はんだのマスク:
光沢の緑
シルクスクリーン:
白い
銅の重量:
1oz
表面の終わり:
無鉛熱気のはんだ付けする水平になること(HASL)
ハイライト:

RoHSの文書単一の味方されたPCB

,

FR4基質単一の味方されたPCB

,

RoHS単層PCB

製品説明

変圧器のための単一の味方されたPCBの簡単な単層のサーキット ボードの錫/鉛によってめっきされるPCBs

1.1概説

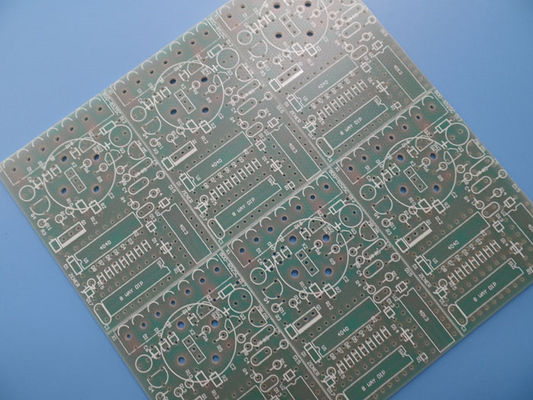

これはタイプの変圧器の適用のためのTg 130°CのFR-4基質で造られる1つの層のプリント基板である。それは緑のはんだのマスク(Taiyo)の白いシルクスクリーン(Taiyo)およびパッドのHASLと1.6 mm厚い。基材はパネルごとのPCBの上の6つを供給する台湾ITEQからある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ25のパネルは郵送物のために詰まる。

1.2特徴および利点
260℃の最高の退潮の温度の無鉛アセンブリ。
部品のはんだ付けすることおよびそれの間の優秀なwettingは銅の腐食を避けることができる。
ISO9001、ISO14001、ULは製造の工場を証明した。
マイクロ セクションおよび熱耐久度テスト
RoHSの文書
プロトタイプのためのMOQ、安価および小さい操業量無し。

1.3適用
ルーターWiFi
2.4 Ghzのアンテナ
マイクロストリップのアンテナ
埋め込まれた技術

1.4変数およびデータ用紙
PCBのサイズ 108.3x 110.6mm=6PCS
板タイプ 単一の味方されたPCB
層の数 1つの層
表面の台紙の部品 いいえ
穴の部品を通して 肯定
層の旋回待避 銅-------35um (1oz)最上層
FR-4 1.5 mm
技術
最低の跡およびスペース: 7mil/8.3mil
最低/最高の穴: 0.4/5.54mm
異なった穴の数: 9
ドリル孔の数: 88
製粉されたスロットの数: 0
内部排気切替器の数: 0
インピーダンス制御 いいえ
板材料
ガラス エポキシ: FR-4 1.5mm、Tg>130℃
最終的なホイルの外面: 1oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 1.6mm ±0.16
めっきおよびコーティング
表面の終わり 無鉛熱気のはんだ付けする水平になること(HASL) Sn>=2.54µm
に適用するためにマスクをはんだ付けしなさい: 最下、12micron最低
はんだのマスク色: 光沢の緑、Taiyo PSR-2000GT600D
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程

構成の伝説の側面 最下
構成の伝説の色 、IJR-4000 MW300白い、Taiyoは供給した。
製造業者の名前かロゴ: 特別な条件無し
を経て 穴(NPTH)を通って非めっきされて
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059" (0.15mm)
板めっき: 0.0030" (0.076mm)
ドリルの許容: 0.002" (0.05mm)
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。
