液浸の金が付いている厚く3.0mm二重味方されたPCB FR4

液浸の金が付いている厚く3.0mm二重味方されたPCB FR4

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-492.V1.0
基材:
FR-4
層の計算:
2つの層
PCBの厚さ:
3.0 mm ±0.3
PCBのサイズ:
225 x 290mm=48PCS
はんだのマスク:
シルクスクリーン:
白い
銅の重量:
1oz
表面の終わり:
液浸の金
ハイライト:

厚い二重味方されたPCB

,

3.0mmの倍はPCB味方した

,

3.0mm厚いPCB板

製品説明

データ収集のための液浸の金とのFR-4で造られる厚いプリント基板3.0mm二重味方されたPCB。

1.1概説

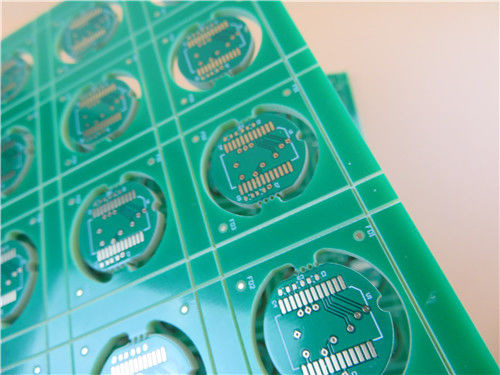

これはタイプのデータ収集の適用のためのTg 150°Cの二重味方されたFR-4基質で造られる3.0mm厚いPCBである。それは小さい円形のサーキット ボードpanelized 48をである。(vの溝) Vカットおよびルーター パネルで、基準マークある各板のまわりに使用される。他の指定は緑のはんだのマスク、白いシルクスクリーンおよび液浸の金である。基材の基質はITEQ IT-158からある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ20のパネルは郵送物のために詰まる。

1.2特徴および利点
それは無鉛互換性がある;
熱信頼性の必要性のために迎合的な、適したRoHS;
サーキット ボードの高いsolderability、PCBの表面の強調およびより少ない汚染;
SMTプロセスは改まるために抵抗力がある退潮はんだ付けすることに対して抵抗力がある;
最初生産の資格があるプロダクト率:>95%
専門およびベテラン エンジニア;
時間通りに配達:>98%
顧客の不平率: <1>

1.3適用
GPSの追跡者
ルーターのアンテナ
4G変復調装置

液浸の金が付いている厚く3.0mm二重味方されたPCB FR4 0

1.4変数およびデータ用紙
PCBのサイズ 225 x 290mm=48PCS
板タイプ 二重味方されたPCB
層の数 2つの層
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 銅-------18um (0.5oz) +plateの最上層
FR-4 2.9mm
銅-------18um (0.5oz) +plate BOTの層
技術
最低の跡およびスペース: 10ミル/9ミル
最低/最高の穴: 0.4 mm/0.8 mm
異なった穴の数: 2
ドリル孔の数: 27
製粉されたスロットの数: 56
内部排気切替器の数: 0
インピーダンス制御: いいえ
金指の数: 0
板材料
ガラス エポキシ: FR-4 Tg135℃、えー<5>
最終的なホイルの外面: 1つのoz
内部最終的なホイル: 1つのoz
PCBの最終的な高さ: 3.0 mm ±0.3
めっきおよびコーティング
表面の終わり 液浸の金(3µmのニッケル32.1%) 0.05µm
に適用するためにマスクをはんだ付けしなさい: 上および下、12micron最低
はんだのマスク色: 緑、PSR-2000GT600D、Taiyoは供給した。
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程、スタンプの穴。

構成の伝説の側面 上および下。
構成の伝説の色 、IJR-4000 MW300白いのTaiyoのブランド
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て 穴(PTH)を通ってめっきされる、最低のサイズ0.4mm。
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

液浸の金が付いている厚く3.0mm二重味方されたPCB FR4 1
