0.5mm FR4 PCB板GPSの追跡者のための薄いサーキット ボード

0.5mm FR4 PCB Board Thin Circuit Board For GPS Tracker
0.5mm FR4 PCB Board Thin Circuit Board For GPS Tracker 0.5mm FR4 PCB Board Thin Circuit Board For GPS Tracker 0.5mm FR4 PCB Board Thin Circuit Board For GPS Tracker 0.5mm FR4 PCB Board Thin Circuit Board For GPS Tracker 0.5mm FR4 PCB Board Thin Circuit Board For GPS Tracker 0.5mm FR4 PCB Board Thin Circuit Board For GPS Tracker

大画像 :  0.5mm FR4 PCB板GPSの追跡者のための薄いサーキット ボード

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-495.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs
詳細製品概要
基材: FR-4 層の計算: 4つの層
PCBの厚さ: 0.52-0.56mm PCBのサイズ: 100 x 105mm=72PCS
はんだのマスク: シルクスクリーン: N/A
銅の重量: 外の層35のum/内部の層18 um 表面の終わり: 液浸の金
ハイライト:

0.5mm FR4 PCB板

,

薄いFR4 PCB板

,

0.5mmの薄いサーキット ボード


薄いPCB Mulitlayer薄いPCB板0.5mm FR-4薄いサーキット ボード4つの層のGPSの追跡者のための薄いパソコン ボード

1.1概説

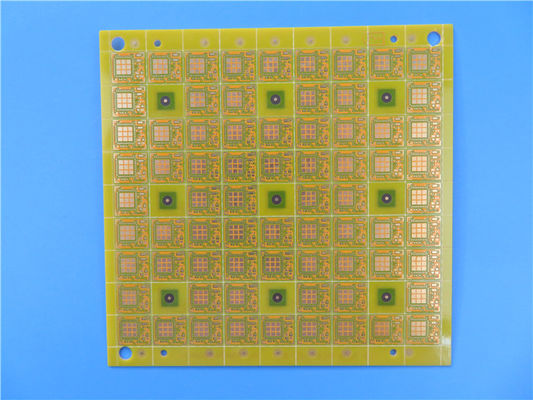

これはタイプの4つの層子供のためのGPSの追跡者の適用のためのTg 135°CのFR-4基質で造られる極めて薄いPCB板である。それは黄色いはんだのマスク(Taiyo)のシルクスクリーンおよびパッドの液浸の金なしにたった0.5 mm厚い。基材はパネルごとのPCBの上の72を供給する台湾ITEQからある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ50のパネルは郵送物のために詰まる。

1.2特徴および利点
(1)熱信頼性の必要性のために迎合的な、適したRoHS
(2)長期保管の時間(真空バッグで1年以上間貯えることができる)
(3)インピーダンス制御テストおよびはんだ能力テスト
(4) 16000平方メートルの研修会
(5)容易な、1対1の売り上げ後のサービス
(6)プロトタイプのためのMOQ、安価および小さい操業量無し。

1.3適用
(1)監視サーベイランス制度
(2)格子タイ インバーター
(3)埋め込まれたシステム応用
(4)プリンター

0.5mm FR4 PCB板GPSの追跡者のための薄いサーキット ボード 0

1.4変数およびデータ用紙
PCBのサイズ 100 x 105mm=72PCS
板タイプ 多層PCB
層の数 4つの層
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 銅-------18um (0.5oz) +plateの上のCS
4mil prepreg
銅-------18um (0.5oz) GNDの平面
5mil FR-4
銅-------18um (0.5oz) PWRの平面
4mil prepreg
銅-------18um (0.5oz) PWRの平面
技術
最低の跡およびスペース: 4mil/4mil
最低/最高の穴: 0.3/2.50mm
異なった穴の数: 31
ドリル孔の数: 2315
製粉されたスロットの数: 0
内部排気切替器の数: 0
インピーダンス制御 いいえ
板材料
ガラス エポキシ: FR-4、ITEQ IT140 TG>135、えー<5>
最終的なホイルの外面: 1oz
内部最終的なホイル: 0.5oz
PCBの最終的な高さ: 0.52-0.56mm
めっきおよびコーティング
表面の終わり 3µmのニッケル(14.9%区域)上の液浸の金0.025µm
に適用するためにマスクをはんだ付けしなさい: 上および下、12micron最低
はんだのマスク色: 黄色い、Taiyo PSR-2000GT600D
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程

構成の伝説の側面 シルクスクリーンはnot requried。
構成の伝説の色 シルクスクリーンはnot requried。
製造業者の名前かロゴ: シルクスクリーンはnot requried。
を経て パッドので穴(PTH)を通って、そしてCSおよびPSにおおうことによってめっきされて、viasは目に見えないべきではない。
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059" (0.15mm)
板めっき: 0.0030" (0.076mm)
ドリルの許容: 0.002" (0.05mm)
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。
