超薄い0.6mm FR4 PCB板ブラインドとの6つの層を経て

超薄い0.6mm FR4 PCB板ブラインドとの6つの層を経て

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-496.V1.0
基材:
FR-4
層の計算:
6つの層
PCBの厚さ:
0.6mm ±0.1
PCBのサイズ:
100 x 103mm=1PCS
はんだのマスク:
シルクスクリーン:
N/A
銅の重量:
外の層35のum/内部の層18 um
表面の終わり:
液浸の金
ハイライト:

6層FR4 PCB板

,

0.6mm FR4 PCB板

,

0.6mm超薄いPCB

製品説明

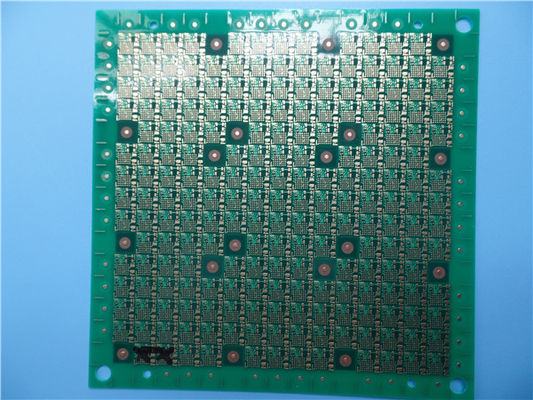

極めて薄いPCB多層薄いPCBの6層の薄いプリント基板GPSの追跡のためのによって盲目の0.6mm FR-4 PWB

1.1概説
これはタイプの6つの層のGPSの追跡の適用のためのTg 135°CのFR-4基質で造られる極めて薄いプリント基板である。それは緑のはんだのマスク(Taiyo)のシルクスクリーンおよびパッドの液浸の金なしにたった0.6 mm厚い。基材はパネルごとのPCBの上の1つを供給する台湾ITEQからある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ50のパネルは郵送物のために詰まる。

1.2特徴および利点
熱信頼性の必要性のために迎合的な、適したRoHS
サーキット ボードの高いsolderability、PCBの表面の強調およびより少ない汚染。
広範囲装置管理および維持およびプロセス制御
プロダクトおよび製造業は承認された組織によって証明される。
少しの順序は受け入れられる
時間通りに配達:>98%

1.3適用
WiFiの携帯用ルーター
商業導かれた照明
ファイル サーバ

超薄い0.6mm FR4 PCB板ブラインドとの6つの層を経て 0

1.4変数およびデータ用紙
PCBのサイズ 100 x 103mm=1PCS
板タイプ 多層PCB
層の数 6つの層
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 銅-------18um (0.5oz) +plateの上のCS
4mil prepreg
銅-------18um (0.5oz) GNDの平面
4mil FR-4
銅-------18um (0.5oz) PWRの平面
4mil prepreg
銅-------18um (0.5oz) PWRの平面
4mil FR-4
銅-------18um (0.5oz) SIG
4mil prepreg
銅-------18um (0.5oz) BOT PS
技術
最低の跡およびスペース: 3mil/3mil
最低/最高の穴: 0.22/3.50mm
異なった穴の数: 25
ドリル孔の数: 2315
製粉されたスロットの数: 0
内部排気切替器の数: 0
インピーダンス制御 いいえ
板材料
ガラス エポキシ: FR-4、ITEQ IT140 TG>135、えー<5>
最終的なホイルの外面: 1oz
内部最終的なホイル: 0.5oz
PCBの最終的な高さ: 0.6mm ±0.1
めっきおよびコーティング
表面の終わり 3µmのニッケル(14.4%区域)上の液浸の金0.025µm
に適用するためにマスクをはんだ付けしなさい: 上および下、12micron最低
はんだのマスク色: 緑、TAIYO PSR-2000 GT600D
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程

構成の伝説の側面 シルクスクリーンはnot requried。
構成の伝説の色 シルクスクリーンはnot requried。
製造業者の名前かロゴ: シルクスクリーンはnot requried。
を経て 穴(PTH)を通ってめっきされて、目に見えないCSでおおうことおよびのviasとによってPS盲目にしなさい。
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059" (0.15mm)
板めっき: 0.0030" (0.076mm)
ドリルの許容: 0.002" (0.05mm)
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

超薄い0.6mm FR4 PCB板ブラインドとの6つの層を経て 1
