| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

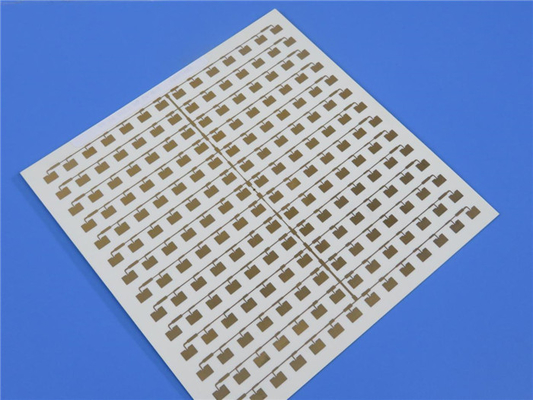

Rogers RO3203 両面 20mil 高周波 PCB マイクロストリップパッチアンテナ用
（プリント基板はカスタムメイド製品であり、表示されている画像とパラメータは参考用です）
Rogers Corporation の RO3203 高周波回路材料は、織りガラス繊維で強化されたセラミック充填ラミネートです。この材料は、競争力のある価格で優れた電気的性能と機械的安定性を提供するように設計されています。RO3203 高周波回路材料の誘電率は 3.02 です。これは、0.0016 の誘電正接とともに、有効周波数範囲を 40 GHz を超えるまで拡張します。
RO3203 ラミネートは、非織 PTFE ラミネートの表面平滑性（より細かいラインエッチング許容差のため）と、織ガラス PTFE ラミネートの剛性を兼ね備えています。これらの材料は、 標準的な PTFE 回路基板処理技術を使用してプリント回路基板に加工できます。利用可能なクラッディングオプションは、0.5、1、または 2 oz./ft2（17、35、70 ミクロン厚）の電着銅箔です。これらのラミネートは、ISO 9002 認証の品質システムに基づいて製造されています。
特徴:
1. 高周波性能のための低誘電損失は、20 GHz を超えるアプリケーションで使用できます。
2. 低面内膨張係数（銅に適合）は、エポキシガラス多層基板ハイブリッド設計での使用に適しています
3. 大量生産に経済的な価格。
4. 表面平滑性により、より細かいラインエッチング許容差が可能になります
一般的な用途:
1. 車載衝突回避システム
2. 車載全地球測位衛星アンテナ
3. 基地局インフラ
4. LMDS およびワイヤレスブロードバンド
5. リモートメーターリーダー
PCB 能力（RO3203）
| PCB 材料: | 織りガラス繊維で強化されたセラミック充填ラミネート |
| 指定: | RO3203 |
| 誘電率: | 3.02±0.04 |
| 層数: | 両面、多層、ハイブリッド PCB |
| 銅重量: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| PCB 厚さ: | 10mil (0.254mm), 20mil(0.508mm), 30mil (0.762mm), 60mil(1.524mm) |
| PCB サイズ: | ≤400mm X 500mm |
| ソルダーマスク: | 緑、黒、青、黄、赤など |
| 表面仕上げ: | ベア銅、HASL、ENIG、OSP など。 |
RO3203 のデータシート
| RO3203 典型値 | |||||
| 特性 | RO3203 | 方向 | 単位 | 条件 | 試験方法 |
| 誘電率、εプロセス | 3.02±0.04 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| 誘電正接、tanδ | 0.0016 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| 熱伝導率 | 0.47 (3.2) | W/mK | フロート 100℃ | ASTM C518 | |
| 体積抵抗率 | 107 | MΩ.cm | A | ASTM D257 | |
| 表面抵抗率 | 107 | MΩ | A | ASTM D257 | |
| 寸法安定性 | 0.08 | X, Y | mm/m +E2/150 | エッチング後 | IPC-TM-650 2.4.3.9 |
| 引張弾性率 | X Y | kpsi | RT | ASTM D638 | |
| 曲げ弾性率 | 400 300 | X Y | kpsi | A | ASTM D790 |
| 引張強度 | 12.5 13 | X Y | kpsi | RT | ASTM D638 |
| 曲げ強度 | 9 8 | X Y | kpsi | A | ASTM D790 |
| 吸湿性 | <0.1 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
| 熱膨張係数 | 58 13 | Z X,Y | ppm/℃ | -50 ℃to 288℃ | ASTM D3386 |
| Td | 500 | ℃ | TGA | ASTM D3850 | |
| 密度 | 2.1 | gm/cm3 | 23℃ | ASTM D792 | |
| 銅剥離強度 | 10 (1.74) | lbs/in (N/mm) | はんだ付け後 | IPC-TM-650 2.4.8 | |
| 可燃性 | V-0 | UL 94 | |||
| 鉛フリープロセス対応 | はい | ||||
|
|
