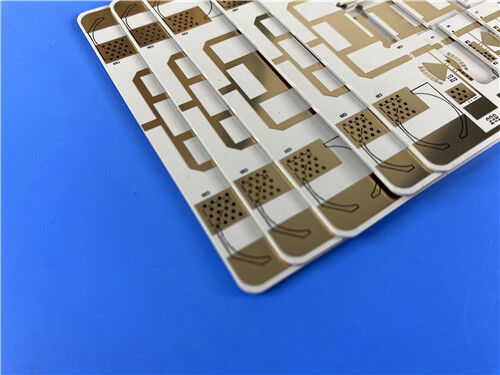

このPCBは2面硬い回路板で ロジャーズ RO3010セラミックで満たされた PTFE複合材料で作られています高性能ベース材料で,優れた介電性安定性と機械的信頼性で知られていますこのPCBは,板の厚さ1.3mm,外層の銅重さ1オンス,およびEPIG (ニッケルフリー) 表面仕上げ,精度と安定性を要求する様々な専門電子アプリケーションの信頼性の高いパフォーマンスと互換性を確保する.
PCB 詳細
| ポイント | 仕様 |
| 基礎材料 | RO3010 |
| 層数 | 双面型 |
| 板の寸法 | 89.65mm x 94.3mm (個あたり) |
| 最小の痕跡/空間 | 5/6ミリ |
| 穴の最小サイズ | 0.25mm |
| ブラインドバイアス | ない |
| 完成板の厚さ | 1.3mm |
| 完成したCu重量 (外層) | 1オンス (1.4ミリ) |
| 塗装の厚さによって | 20 μm |
| 表面仕上げ | EPIG (ニッケルフリー) |
| トップ シルクスクリーン | ブラック |
| 底部 シルクスクリーン | ない |
| トップソールドマスク | ない |
| 下の溶接マスク | ない |
| 電気試験 | 輸送前に実施された100%電気試験 |
PCB スタック-上へ
これは2層の硬いPCBで,次のスタックアップ構造 (上から下へ):
| 層の種類 | 仕様 |
| コッパー_レイヤー_1 | 35 μm |
| ロジャース RO3010 基板 | 50ミリ (1.27ミリ) |
| 銅_層_2 | 35 μm |
芸術作品品質スタンダード
このPCBのために提供されたアートワークは,PCB製造のための業界標準のファイル形式であるGerber RS-274-Xフォーマットに従います.さらに,PCBはIPC-Class-2規格に準拠しています.電子部品の容認可能な性能と信頼性の要件を指定する広く認められた品質基準商用および産業用用途に必要な基準を満たすことを保証する.
利用可能性
このPCBは世界中の主要地域と市場をカバーするグローバル利用可能として提供されています.世界中に利用可能で,さまざまな国や産業の顧客が一貫した信頼性と間に合う配達で製品を入手できるようにします小批量プロトタイプ製造の要件と大量生産の注文の両方に対応しています.
RO3010の紹介
ロジャース RO3010高性能回路材料は,陶器で満たされたPTFE複合材料で,優れた安定性を維持しながらより高い介電常数を持っています.競争力のある価格で製造されたこれらの製品は,優れた機械的および電気的信頼性を提供します.固有の安定性により,ブロードバンドコンポーネントの設計が効率化され,幅広い周波数帯と幅広いアプリケーションで効果的に動作できるようにします.これらの特徴はRO3010電路の小型化に理想的な選択肢です
RO3010 基板の利点
RO3010基板は,銅に正確にマッチした熱膨張係数 (CTE) で,優れた寸法安定性を示しています.最低限の熱歪みと長期的構造的整合性を確保する.
低コストの価格で,性能や品質を損なうことなく 大量生産プロセスに適しています.
RO3010材料はISO 9001品質管理システム規格に従って製造され,一貫した製品品質と追跡性を保証します.
この基板は,複合的な回路統合のために柔軟性を高め,多層印刷回路板 (PCB) 設計と完全に互換性がある.
典型的な用途
RO3010高周波ラミネート

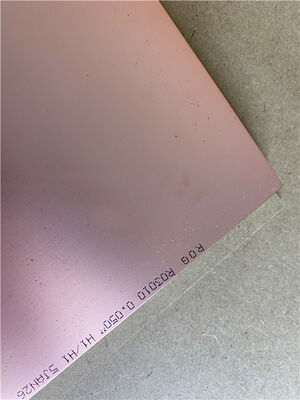

RO3010高周波回路材料は,商業用マイクロ波およびRFアプリケーションのために特別に設計された陶磁で満たされたPTFE複合材料です.この製品シリーズは,優れた電気的および機械的安定性と競争力のある価格を組み合わせますRO3000シリーズラミネートは,陶器で満たされたPTFEベースの回路材料です. 選択された介電常数に関係なく,それらの機械的特性は一貫しています.設計者は,各層に異なる電圧不変物質を組み込む多層ボードを開発できるようにし,歪みや信頼性の問題のリスクがない.
RO3010ラミナットは,標準的なPTFE回路板製造技術を使用して印刷回路板に加工することができます.
| 資産 | RO3010 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 10.2±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 11.2 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | - 395 | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.35 0.31 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 105 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 105 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 1902 1934 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.05 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.8 | j/g/k | 計算した | ||
| 熱伝導性 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張の係数 (−55〜288°C) |
13 11 16 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 9.4 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
| スタンダード 厚さ | 標準パネルサイズ | スタンダード コーティング |
|
RO3010: 0.005 ′′ (0.13mm) +/- 0.0005 ′′ 0.010 〜 (0.25mm) +/- 0.0007 〜 0.025 (0.64mm) +/- 0.0010 (0.025) 0.050 (1.28mm) +/- 0.0020
|
RO3010
12×18×305×457mm 24×18×610×457mm 24×21×610×533ミリ |
RO3010 電子堆積銅 フィルム半オンス (18μm) 1オンス (35μm) |
|
|
