| 材料: | RO4350B | PCBのサイズ: | 43.98mm x 33.22mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) | 表面塗装: | ENEPIG |
| 層数: | 2層 | PCB 厚さ: | 0.2mm |
| ハイライト: | RO4350B PCB素材,ロジャース RO4350B PCB素材,RO4350B PCB |
||
ロジャース RO4350B PCBは 優れた電気性能と 費用対効果の高い製造を組み合わせる 最先端のソリューションです高周波および高性能アプリケーションの幅広い用途に理想的な選択となります.
このPCBの核心は ロジャースのRO4350B素材です織物ガラスで強化された炭化水素/セラミック複合物で,PTFE/織物ガラスと同等の性能を持ちながら,標準エポキシ/ガラスと関連した加工の容易さを提供するこのユニークな材料組成により,RO4350B PCBは10GHz/23°Cで3.48 ± 0.05の一貫した電解常数 (Dk) と0の低い散布因数を達成できます.0037 同じ周波数と温度で.
RO4350B材料の主要な利点の一つは,その例外的な次元安定性です. 熱膨張係数 (CTE) は,X軸では10ppm/°C,Y軸では12ppm/°Cです.そしてZ軸で32ppm/°CこれはRO4350BPCBに優れた寸法安定性を維持することを可能にします.混合型ダイエレクトリック多層板の製造に重要な特性さらに,RO4350Bラミネートの低Z軸CTEは,厳しい熱ショックアプリケーションでも,信頼性の高い塗装された透孔品質を保証します.
| RO4350B 典型的な値 | |||||
| 資産 | RO4350B | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.48±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.66 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +50 | Z | ppm/°C | -50°C150まで°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.2 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 5.7×109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| ストレンジルモジュール | 16767 (((2,432) 14,153 ((2,053) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 203 (※29.5) 130(18.9) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.5 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150の後に°C | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 10 12 32 |
X について Y Z |
ppm/°C | -55歳°C288まで°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °CTMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 390 | °CTGA | ASTM D 3850 | ||
| 熱伝導性 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 0.88 (5.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | (3) についてV-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
RO4350B材料のもう一つの顕著な特徴は,280°C (536°F) 以上の高いガラス移行温度 (Tg) である.これは,PCBの膨張特性が幅広い加工温度範囲で安定していることを保証します.さらに,この材料の低水吸収率0.06%は,全体的な信頼性と性能に寄与します.

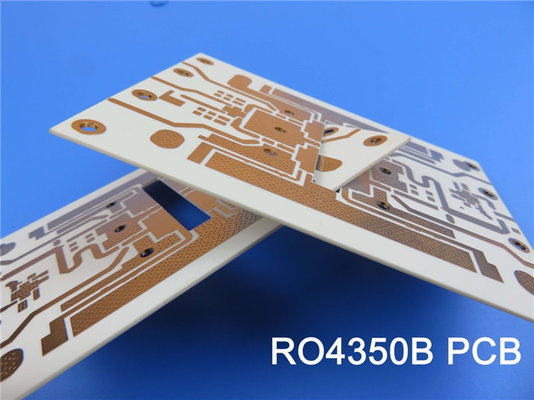

このRogers RO4350B PCBは,上下両層に35μmの銅と0.102mm (4mil) のRogers RO4350Bコアを搭載した2層硬い設計で構築されています.ボードの寸法は43.98mm × 33.22mm,密度の許容度は±0.15mm.PCBは,最小の痕跡/スペースは4/5ミリ,最小の穴サイズは0.3mmで,高品質で信頼性の高いパフォーマンスを保証します.
RO4350B PCB の主要な利点の1つは,コスト効率性です.従来のPTFEベースの材料とは異なり,RO4350Bは標準的なエポキシ/ガラス技術を使用して処理できます.より経済的な製造プロセスを可能にするこれは,RO4350B PCB を,それに関連するプレミアム価格タグなしで高性能の回路板を必要とするデザイナーやエンジニアにとって魅力的な選択肢にします.
RO4350Bの汎用性は 携帯電話の基地局アンテナや電源増幅器,RF識別タグ,自動車用レーダーとセンサー直接放送衛星のためのLNB. 優れた電気的および機械的特性とコスト効率の良い製造は,RO4350B PCBは,信頼性の高い PCB を探しているエンジニアやデザイナーにとって優れた選択です高品質の回路板のソリューションです
簡単に言うと ロジャース RO4350B PCBは 性能と手頃な価格の 素晴らしい組み合わせです設計者やエンジニアに 最先端のソリューションを提供し,今日の高周波および高性能アプリケーションの要求に応える.
