| MOQ: | 1pcs |
| 価格: | $9.9-$99.9 |
| 標準パッケージ: | 真空bag+carton |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

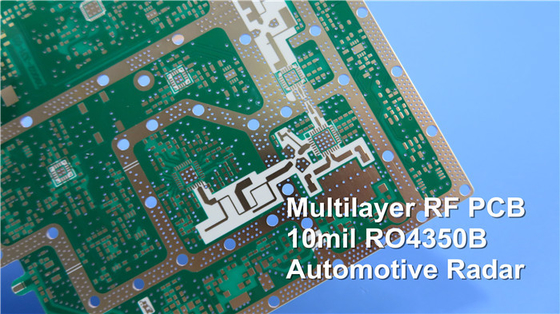

ロジャース 4350 PCB高周波の様々な用途で広く使用されている高性能回路板材料です.高周波ラミネート材料の一種で,優れた電気的および機械的特性があります電子機器業界で人気のある選択肢です. PCBの主要ベンダーであるBicheng PCBは,高精度で効率的なロージャーズ4350基板の高周波PCBを提供しています.
RO4350Bは高周波ラミネートRO4350Bは,Rogers Corporationによって製造された材料である.優れた介電性特性,低損失触角,および熱安定性で知られています. RO4350Bは,10 GHzと23°Cで3.48±0.05の介電常数を持っています.IPC-TM-650 2 でテストされた.5.5.5 ストリライン方式のクランプ 差相長技術を用いて,材料の電解常数は8〜40GHzに及ぶ.
RO4350Bの主要な利点の1つは,IPC-TM-650 2によってテストされた10 GHzと23°Cで0.0037と2.5 GHzと23°Cで0.0031の分散因子である低損失接点である.5.5.5この低損失触角は,低信号損失を必要とする高周波アプリケーションに理想的な材料になります.
RO4350Bはまた,IPC-TM-650 2で試験されたように,−50°Cから150°Cまでの温度で,熱系数 εが+50ppm/°Cで高温安定性を有する.5.5.5この特性により,高温でも材料の電気性能が安定しています.
機械的特性に関して,RO4350BはASTM D638によって試験されたX方向で16,767 MPa (2,432 ksi) とY方向で14,153 MPa (2,053 ksi) の拉伸電極を有する.張力強度は203MPa (29.5 ksi) をX方向と130 MPa (18.9 ksi) をY方向とする.RO4350Bの屈曲強度はIPC-TM-650 2で試験された255 MPa (37 kpsi) である.4.4. RO4350Bの寸法安定性は,IPC-TM-650 2で試験されたように,エッチ+E2/150°C後に0.5mm/m (mil/inch) 未満である.4.39A
RO4350Bは,IPC-TM-650 2で試験されたように,X方向では10ppm/°C,Y方向では12ppm/°C,Z方向では32ppm/°Cの熱膨張係数を有する.4.41グラス移行温度 (Tg) は,IPC-TM-650 2によって試験された280°C以上である.4.24.3,その分解温度 (Td) はASTM D 3850によって試験された390°Cである.RO4350Bの熱伝導性はASTM C518によって試験された80°Cで0.69 W/M/oKである.
ビチェンPCBの豊富な経験と能力により ロジャーズ 4350 PCBの製品が 製造に最適化されていることが確認できますこの能力は,潜在的な製造問題に対する供給のチェックと,PCBが高精度で効率的に生産できるようにするために必要な調整を提供することを含むBicheng PCBは,望ましいパフォーマンスと信頼性を達成するために適切な材料と製造プロセスの選択に関するガイドラインも提供できます.
PCBの信頼性と機能性を確保するために,PCBの製造プロセス全体において,様々なパラメータを考慮することが不可欠です.PCBのサイズ,層,技術,材料,塗装とコーティングPCBの製造過程で考慮する必要がある重要な要因です.この記事では,Bicheng PCBによって提供された仕様に基づいて,双面高周波PCBの異なるパラメータと能力を調べます.世界中にサービスを提供しているPCB供給会社です
RO4350Bをベースに 60mm PCBの2面型です
PCB の サイズ と 種類
PCBのサイズとタイプは,ボードに配置される電子部品に必要な総スペースを決定します.この場合,PCBのサイズは135x135mmで,ボードのタイプは高周波PCB,RF PCB高周波PCBは,高周波信号が著しい損失なしに送信する必要があるアプリケーションで使用されます.RFPCBは100MHz以上の周波数で動作するように設計されており,無線通信などの様々なアプリケーションで使用されています.衛星通信やレーダーシステム
層数
PCB の 層 の 数 は 板 の 設計 の 複雑 性 を 決定 し て い ます.双面 PCB は 板 の 各 側 に 1 層 の 銅 の 2 層 を 持つ.表面マウント部品と穴を介して部品は,ボードの両側に配置することができます.
レイヤアップ
レイヤスタックアップは,PCBの異なる層の配置を記述する.この場合,レイヤスタックアップは銅 (35um) + RO4350B 60mil +銅 (35um) である.RO4350Bは高性能介電材料で,介電常数は3.48±0.05 と ε の熱係数 +50 ppm/°C. 銅層は,電気がPCBを通る伝導経路を提供するために使用されます.
テクノロジー
PCBで使用される技術は,最小の痕跡と空間,最小最大の穴の大きさ,およびPCB内の異なる穴の数を決定します.この場合,最小の痕跡とスペースは11ml/12milPCBには184のドリルホールと5つの異なるドリルサイズがあります.また,PCBには磨きスロットや内部切断がありません.
阻力制御
高周波PCBでは阻力制御が不可欠で,信号の整合性が重要です.阻力制御は,PCBを通じて送信される電気信号が一定の阻力を維持することを保証しますこの場合,PCBにはインピーデンス制御がありません.
板材
板材は,導電性痕跡と部品が置かれている基板である.この場合,板材はRO4350B 60mil,Tg 288°Cのガラスエポキシである.ガラスエポキシ基板は機械的なサポートを提供しますRO4350Bは高周波アプリケーションに必要な介電性能を提供します.
塗装とコーティング
表面の仕上げと外部の要素からの保護を決定するPCBの塗装とコーティングです.表面仕上げは,電解のないニッケルと浸水金 (ENIG) で,2マイクロインチと100マイクロインチのニッケルENIG の表面仕上げは,優れた溶接性,耐腐蝕性,電導性を備えています.
輪郭/切断とマーク
PCBの輪郭/切断とマークは,ボードの形状と部品のラベルを決定します.この場合は,PCBはルーティングされ,部品伝説の側面はありません.コンポーネントレジェンドの色製造者の名前やロゴ
|
|
