商品の詳細:
|
| 基材: | Rogers TMM10 熱硬化性マイクロ波複合ラミネート | レイヤー数: | 2層 |
|---|---|---|---|
| プリント基板の厚さ: | 1.6mm | プリント基板サイズ: | 99.05mm×56.9mm（1本）、寸法公差：±0.15mm |
| はんだマスク: | いいえ | シルクスクリーン: | いいえ |
| 銅の重量: | 1オンス | 表面仕上げ: | OSP (有機はんだ付け性保存剤) |
| ハイライト: | 94-V0適用範囲が広いPCB板,倍は適用範囲が広いPCB板味方した,94-V0倍は適用範囲が広いPCB味方した |
||

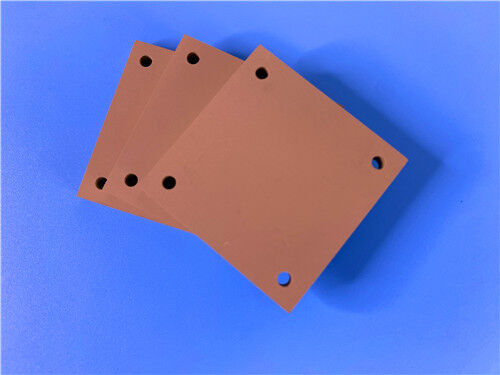

このカスタム単層リジッド高周波 PCB は、ロジャース TMM10熱硬化性マイクロ波複合ラミネートは、セラミックと PTFE 基板の利点を組み合わせて製造性を向上させます。 OSP 表面仕上げによるはんだマスク不要、シルクスクリーン不要の構造が特徴で、すべてのユニットは出荷前に 100% 電気的にテストされ、高精度の高周波アプリケーション向けに信頼性の高い構造的完全性と安定した RF/マイクロ波性能が保証されています。
プリント基板仕様
| パラメータ項目 | 仕様 |
| 基材 | Rogers TMM10 熱硬化性マイクロ波複合ラミネート |
| レイヤー構成 | 片面リジッドPCB構造 |
| 基板寸法 | 99.05mm×56.9mm（1本）、寸法公差：±0.15mm |
| 最小トレース/スペース | 4ミル / 5ミル |
| 最小機械穴径 | 0.35mm |
| ビアの種類 | 純粋なスルーホールビア設計、ブラインドビアなし |
| 仕上がり板厚 | 1.6mm |
| 外側の銅の重量 | 1オンス (1.4ミル) の外側銅層 |
| ビアのめっき厚さ | 20μm |
| 表面仕上げ | OSP (有機はんだ付け性保存剤) |
| シルクスクリーン層 | シルクスクリーンフリー |
| はんだマスク層 | ソルダーマスク不要 |
| 品質検査 | 納品前に100%完全な電気テストを実施 |
PCB層積層構造
| レイヤの定義 | 技術仕様 |
| 上部銅層 | 仕上がり銅厚35μm |
| 誘電体コア基板 | Rogers TMM10 コア、厚さ 1.524mm (60mil) |
アートワークと品質のコンプライアンス
アートワーク形式: 正確なパターン化とユニバーサルなプロセス互換性を実現するために、標準のガーバー RS-274-X データを使用して製造されています。
品質準拠: IPC-Class-2 基準に完全に準拠し、一貫した電気的性能と構造的信頼性を保証します。
グローバルな供給能力: 世界中の高周波 PCB アプリケーションに対応するために、世界的な配送をサポートします。
ロジャース TMM10 材料プロファイル
Rogers TMM10 は、高性能熱硬化性マイクロ波複合誘電体積層板です。従来の PTFE 基板とセラミック基板の優れた特性を統合しながら、従来の高周波材料に固有の機械的制限や複雑な加工ワークフローを排除します。この材料は、優れた電気的安定性、信頼性の高い機械的堅牢性、および簡素化された製造性を実現し、さまざまな高精度マイクロ波回路設計に最適です。
材料上の利点
優れた機械的安定性: 継続的な動作ストレス下でのクリープやコールドフローに耐性があり、正確な回路形状と安定した高周波性能を長期間維持します。
優れた化学的適合性: 標準的な PCB 処理化学薬品に耐性があり、基板の損傷を最小限に抑え、製造歩留まりと品質の安定性を最適化します。
簡素化されためっきプロセス: 無電解めっきのナフタン酸ナトリウム前処理が不要になり、製造が合理化され、生産コストが削減されます。
高いワイヤボンディング信頼性: 安定した熱硬化性樹脂構造により、ハイエンドの精密パッケージング用途向けに信頼性の高いワイヤボンディング機能が実現します。
代表的な応用分野
高誘電率、超低高周波損失、銅に匹敵する熱膨張、優れたプロセス適応性を兼ね備えた Rogers TMM10 ベースの PCB は、高精度のマイクロ波および衛星通信システムに広く適用されています。
