| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |
PCBのストリップラインとマイクロストリップラインとは何ですか?
タグ# RT/duroid 5880 タグ# ロジャース 5870

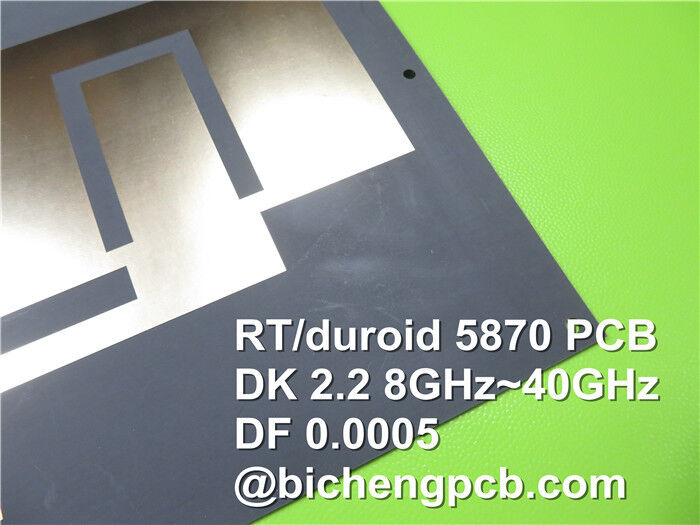

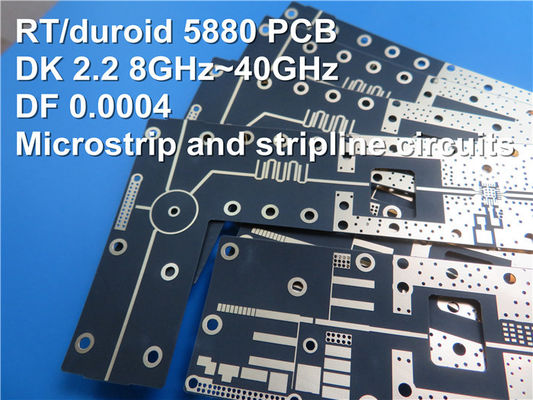

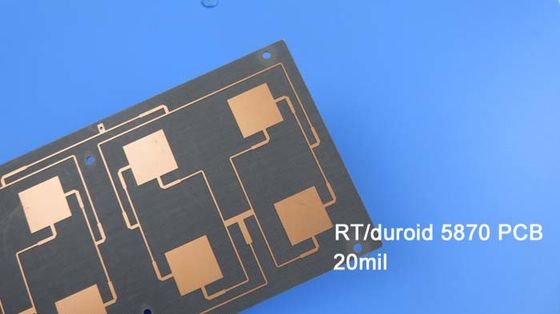

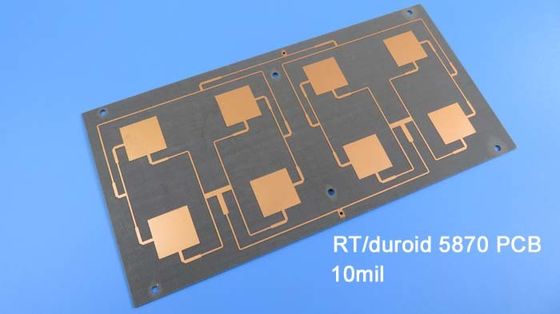

Rogers RT/duroid 5870 および 5880 ガラス マイクロファイバー強化 PTFE 複合材料は、厳密なストリップラインおよびマイクロストリップ回路用途向けに設計されています。
今日はストリップラインとマイクロストリップラインとは何かを学びます。
ストリップライン:以下に示すように、内層を歩き、PCB の内側に埋め込まれている縞模様の線。
茶色の部分は導体、緑色の部分は PCB 絶縁誘電体、ストリップラインは 2 つの導体層の間に埋め込まれたリボン ワイヤです。
ストリップラインは 2 つの導体層の間に埋め込まれているため、その電界分布はそれを包む 2 つの導体 (プレーン) の間にあり、エネルギーを放射したり、外部放射によって妨害されたりすることはありません。しかし、すべてが誘電体で囲まれているため（誘電率は 1 より大きい）、ストリップラインではマイクロストリップ ラインよりも信号の伝達が遅くなります。
マイクロストリップライン:以下に示すように、PCB 層の表面に取り付けられたストリップ ライン
茶色の部分は導体、緑色の部分は PCB 絶縁誘電体、その上の茶色のブロックはマイクロストリップ ラインです。
薄緑色の部分はエポキシ有機材料です。
マイクロストリップラインの片面は空気にさらされており（周囲に放射を形成したり、周囲の放射によって妨害される可能性があります）、もう一方の面はPCBの絶縁誘電体に取り付けられているため、それによって形成される電界は空気中に分散されます。他の部分は PCB 絶縁媒体内に分散されます。その優れた利点は、ストリップラインよりもマイクロストリップラインの信号伝送速度が速いことです。
結論
1. マイクロストリップ ラインは、誘電体によってグランド プレーンから分離された帯状のワイヤ (信号線) です。線路の厚さ、幅、およびグランドプレーン間の距離が制御可能であれば、その特性インピーダンスも制御可能です。
2. ストリップラインは、2 層の導体プレーン間の誘電体の中央に配置された銅のストリップラインです。線路の厚さと幅、媒体の誘電率、および 2 つの導電面間の距離が制御可能であれば、線路の特性インピーダンスも制御可能です。
マイクロストリップとストリップラインのインピーダンス計算:
ａ．マイクロストリップライン Z ={87/[sqrt (Er+1.41)]} ln [5.98 H/(0.8 W+T)]
このうち、W は線幅、T は線の銅の厚さ、H は線から基準面までの距離、Er は PCB プレート材料の誘電率です。この式は、0.1<(W/H)<2.0 および 1<(Er) ～ 15 の範囲で適用する必要があります。
b.ストリップライン Z =[60/sqrt (Er)] ln {4H/[0.67π(T +0.8W)]}
このうち、H は 2 つの基準面間の距離であり、線は 2 つの基準面の中央に位置します。この式は、W/H<0.35 および T/H<0.25 の場合に適用する必要があります。
| RT/duroid 5870 の代表値 | ||||||
| 財産 | RT/デュロイド 5870 | 方向 | 単位 | 状態 | 試験方法 | |
| 誘電率、εプロセス | 2.33 2.33±0.02仕様 |
Z | 該当なし | C24/23/50 C24/23/50 |
1MHz IPC-TM-650 2.5.5.3 10GHz IPC-TM 2.5.5.5 |
|
| 誘電率、ε設計 | 2.33 | Z | 該当なし | 8GHz～40GHz | 微分位相長法 | |
| 誘電正接、tanδ | 0.0005 0.0012 |
Z | 該当なし | C24/23/50 C24/23/50 |
1MHz IPC-TM-650 2.5.5.3 10GHz IPC-TM 2.5.5.5 |
|
| εの熱係数 | -115 | Z | ppm/℃ | -50℃～150℃ | IPC-TM-650 2.5.5.5 | |
| 体積抵抗率 | 2×107 | Z | モームcm | C/96/35/90 | ASTM D 257 | |
| 表面抵抗率 | 3×107 | Z | モーム | C/96/35/90 | ASTM D 257 | |
| 比熱 | 0.96(0.23) | 該当なし | j/g/k (カロリー/g/c) |
該当なし | 計算された | |
| 引張弾性率 | 23℃でのテスト | 100℃での試験 | 該当なし | MPa(kpsi) | あ | ASTM D 638 |
| 1300(189) | 490(71) | × | ||||
| 1280(185) | 430(63) | Y | ||||
| 究極のストレス | 50(7.3) | 34(4.8) | × | |||
| 42(6.1) | 34(4.8) | Y | ||||
| 究極のひずみ | 9.8 | 8.7 | × | % | ||
| 9.8 | 8.6 | Y | ||||
| 圧縮弾性率 | 1210(176) | 680(99) | × | MPa(kpsi) | あ | ASTM D 695 |
| 1360(198) | 860(125) | Y | ||||
| 803(120) | 520(76) | Z | ||||
| 究極のストレス | 30(4.4) | 23(3.4) | × | |||
| 37(5.3) | 25(3.7) | Y | ||||
| 54(7.8) | 37(5.3) | Z | ||||
| 究極のひずみ | 4 | 4.3 | × | % | ||
| 3.3 | 3.3 | Y | ||||
| 8.7 | 8.5 | Z | ||||
| 吸湿性 | 0.02 | 該当なし | % | 0.62インチ(1.6mm) D48/50 | ASTM D 570 | |
| 熱伝導率 | 0.22 | Z | W/m/k | 80℃ | ASTM C 518 | |
| 熱膨張係数 | 22 28 173 |
× Y Z |
ppm/℃ | 0～100℃ | IPC-TM-650 2.4.41 | |
| TD | 500 | 該当なし | ℃TGA | 該当なし | ASTM D 3850 | |
| 密度 | 2.2 | 該当なし | グラム/センチメートル3 | 該当なし | ASTM D 792 | |
| 銅皮 | 27.2(4.8) | 該当なし | プリ(N/mm) | 1オンス(35mm)EDCフォイル はんだ浮き後 |
IPC-TM-650 2.4.8 | |
| 可燃性 | V-0 | 該当なし | 該当なし | 該当なし | UL94 | |
| 鉛フリープロセス対応 | はい | 該当なし | 該当なし | 該当なし | 該当なし | |
|
|
