| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

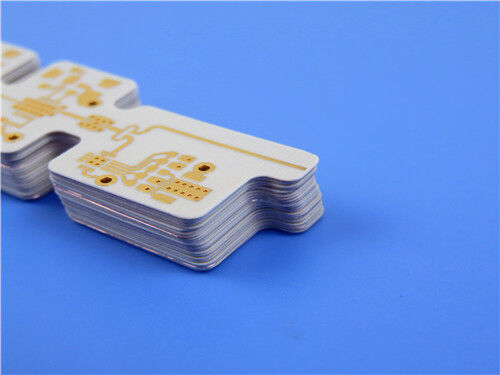

この二層リジッドPCBは、Rogers RO4003C Low Profile (LoPro)基板とENEPIG表面処理を採用しています。1オンス（1.4ミル）の外層銅クラッド、0.5mmの仕上がり厚さ、20μmのビアめっきにより、安定した電気的性能、優れた信号整合性、高精度な製造を実現します。その先進的な低損失特性は、高周波デジタルアプリケーション、携帯電話基地局コンポーネント、衛星LNB、RFIDタグに最適です。
PCB詳細
| 仕様 | 詳細 |
| ベース素材 | Rogers RO4003C Low Profile |
| 層数 | 二層 |
| 基板寸法 | 1枚あたり104.3mm x 78.65mm |
| 最小トレース/スペース | 4/6ミル |
| 最小穴径 | 0.4mm |
| ブラインドビア/ベリードビア | ブラインドビアなし |
| 仕上がり基板厚さ | 0.5mm |
| 仕上がり銅重量 | 外層1オンス（1.4ミル） |
| ビアめっき厚さ | 20μm |
| 表面処理 | ENEPIG |
| 上面シルク印刷 | なし |
| 下面シルク印刷 | なし |
| 上面ソルダマスク | グリーン |
| 下面ソルダマスク | なし |
| 品質管理 | 出荷前に100%電気テストを実施 |
PCBスタックアップ
| スタックアップ層 | 仕様 |
| 銅層_1 | 35μm |
| Rogers RO4003C LoPro基板 | 16.7ミル（0.424mm） |
| 銅層_2 | 35μm |
アートワークタイプ
PCB製造用に提供されるアートワークは、PCB製造データを伝送するための業界標準プロトコルであるGerber RS-274-X形式に厳密に準拠しています。
品質 標準
このPCBは、プリント基板のグローバルに認められた業界ベンチマークであるIPC-Class-2規格に厳密に準拠しています。IPC-Class-2規格は、PCBの品質、電気的性能、および運用信頼性に関する厳格な仕様を定義しており、一貫した運用安定性と適度な信頼性を要求するほとんどの商用および産業用途に適しています。
入手可能性
このPCBはグローバル供給向けに提供されています。当社は、さまざまな国や地域のクライアントへのタイムリーな製品配送を保証するために、信頼性の高い物流および配送サービスを提供しており、小ロットおよび大ロット注文の両方の要件を満たすことができます。
RO4003C Low Profileベース素材の紹介
Rogers RO4003C LoProラミネートは、独自のRogers技術を利用しており、逆処理されたフォイルを標準RO4003C誘電体に接着させることができます。これにより、導体損失が低く、挿入損失と信号整合性が向上し、標準RO4003Cラミネートシステムのすべての有利な特性を維持するラミネートが得られます。炭化水素セラミックラミネートとして、RO4003C LoProは、優れた高周波性能とコスト効率の高い回路製造を提供するように設計されています。これは、標準的なエポキシ/ガラス（FR-4）製造プロセスと互換性のある低損失材料であり、特殊なビア準備（例：ナトリウムエッチング）の必要性をなくし、製造コストを削減します。
RO4003C Low Profileの主な特徴
| 主な特徴 | 仕様 |
| 誘電率（Dk） | 10 GHz/23℃で3.38±0.05 |
| 損失タンジェント | 10 GHz/23℃で0.0027 |
| 分解温度（Td） | 425℃以上 |
| ガラス転移温度（Tg） | 280℃以上（TMA） |
| 熱伝導率 | 0.64 W/mK |
| Z軸熱膨張係数（CTE） | 46 ppm/℃ |
| 銅とのCTEマッチング（-55～288℃） | X軸：11 ppm/℃；Y軸：14 ppm/℃ |
| プロセス互換性 | 鉛フリープロセスと互換性あり |
コアメリット
-挿入損失の低減により、より高い動作周波数システム（40 GHz超）の設計をサポートします。
-受動間相互変調（PIM）性能の低下により、基地局アンテナに最適です。
-導体損失の低減による熱性能の向上。
-多層PCB製造を可能にします。
-多様なアプリケーション要件を満たすための優れた設計柔軟性を提供します。
-高温処理手順と互換性があります。
-関連する環境規制および要件に準拠しています。
-導電性陽極フィラメント（CAF）形成に対する耐性を示します。
主な用途
-デジタルアプリケーション：サーバー、ルーター、高速バックプレーン。
-携帯電話基地局アンテナおよびパワーアンプ。
-直販衛星用低ノイズブロック（LNB）。
-無線周波数識別（RFID）タグ。
結論
この二層PCBは、エンジニアリング精度の頂点を示しており、Rogers独自のRO4003C LoPro材料科学と厳格な製造基準を組み合わせて、ミッションクリティカルな通信および信号処理アプリケーションにおいて比類のないパフォーマンスを提供します。
|
|
