| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

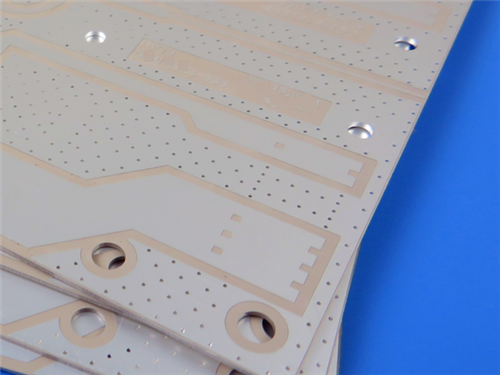

この2層の硬い印刷回路板 (PCB) は,ロジャース RO3010中核基板として,インベージョンシルバーの表面仕上げを備えています.外層に1オンス (1,4ミリ) の銅重量,完成板厚さ0.5ミリ,厚さ20μmのバイアプレートPCBは安定した電気性能と正確な製造品質を提供し,幅広い高周波および無線電子アプリケーションに適しています.
PCB 仕様
| 仕様 | 詳細 |
| 基礎材料 | RO3010 |
| 層数 | 2層 |
| 板の寸法 | 102mm x 63mm 1個あたり |
| 最小の痕跡/空間 | 5/7ミリ |
| 穴の最小サイズ | 0.4mm |
| 盲目管/埋もれた管 | 含まれていない |
| 完成板の厚さ | 0.5mm |
| 完成したCu重量 | 外層に1オンス (1.4ミリ) |
| 塗装の厚さによって | 20 μm |
| 表面仕上げ | 浸水銀 |
| トップ シルクスクリーン | 使わない |
| 底部 シルクスクリーン | 使わない |
| トップソールドマスク | 使わない |
| 下の溶接マスク | 使わない |
| 品質管理 | 輸送前100%の電気試験 |
PCB スタックアップ
| スタックアップ層 | 仕様 |
| コッパー_レイヤー_1 | 35 μm |
| ロジャース RO3010 基板 | 20ミリ (0.508mm) |
| 銅_層_2 | 35 μm |
絵画の種類
PCB製造のための図面は,PCB製造データの送信のための業界標準プロトコルである Gerber RS-274-X フォーマットに対応しています.
品質スタンダード
このPCBは,印刷回路板の広く認められた業界基準であるIPCクラス2規格を満たしています.IPCクラス2は,PCBの品質,性能,信頼性,安定した性能と適度な信頼性を要求するほとんどの商業用および産業用アプリケーションに適している.
利用可能性
信頼性の高い物流と輸送サービスを提供し, 各国や地域の顧客に 間に合う配達を確保します.小批量と大量注文の両方をサポートする地域電子企業や 研究機関や グローバル技術企業にとって我々は一貫した供給とプロフェッショナルな販売後サポートを提供し,多様な市場の要求を満たします.
RO3010 基礎材料の紹介
ロジャース RO3010 先進回路材料は 陶磁で満たされたPTFE複合材料で 高い介電常数と優れた安定性を提供します特殊な機械的および電気的安定性があるブロードバンドコンポーネントの設計を簡素化し,幅広い周波数範囲で幅広いアプリケーションで使用できるようにします.この材料の固有の特性により,RO3010ラミナートは回路小型化に非常に適しています.
RO3010 の主要特徴
| 主要 な 特徴 | 仕様 |
| 変電常数 (Dk) | 10.2 +/- 0.30 10 GHz/23°C で |
| 消耗因子 | 0.0022 10 GHz/23°Cで |
| 熱膨張係数 (CTE) | 13ppm/°C (X軸),11ppm/°C (Y軸),16ppm/°C (Z軸) (−55〜288°C) |
| Td 値 | > 500°C |
| 熱伝導性 | 0.95 W/mK |
| 水分吸収 | 0.05% |
| 動作温度範囲 | -40°Cから+85°C |
利益
- 材料は,銅と互換性のある熱膨張係数で,優れた寸法安定性を示しています
- レーミネートの競争力のある価格で,大量生産プロセスに最適です
-ISO 9001認定,一貫した品質と信頼性の高いパフォーマンスを保証
- 多層ボード設計と互換性があり,多種多様なアプリケーション機能を提供します
典型的な用途
結論
このPCBは 自動車レーダー,GPSアンテナ,携帯電話通信,他のワイヤレス/高周波機器の製造グローバルで利用可能で 厳格な出荷前の電気テストと柔軟な注文サポートにより 世界中の電子企業の 特殊な高性能ニーズを満たしています高性能のRO3010材料を活用して高需要のアプリケーションに信頼性の高いソリューションとして機能する.
|
|
