RO3203倍は高周波PCB基地局の下部組織のための60mil味方した

RO3203倍は高周波PCB基地局の下部組織のための60mil味方した

MOQ: 1pcs
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-124.V1.0
基材:
陶磁器に満ちた積層物は編まれたガラス繊維によって補強した
層の計算:
二層、多層、ハイブリッド PCB
PCBの厚さ:
10mil (0.254mm)、20mil (0.508mm)、30mil (0.762mm)、60mil (1.524mm)
PCBのサイズ:
≤400mm X 500mm
はんだのマスク:
緑、黒く、青、黄色、赤い等。
銅の重量:
0.5oz (17 µm)、1oz (35µm)、2oz (70µm)
表面の終わり:
裸の銅、HASL、ENIG、OSP等…
ハイライト:

60mil高周波PCB

,

RO3203高周波PCB

,

基地局の下部組織のロジャースPCB板

製品説明



Rogers RO3203 基地局インフラストラクチャ用両面 60mil 高周波 PCB

(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)



Rogers Corporation の RO3203 高周波回路材料は、ガラス繊維織物で強化されたセラミック充填積層板です。この材料は、競争力のある価格で優れた電気的性能と機械的安定性を提供するように設計されています。RO3203高周波回路材料の比誘電率は3.02です。これは、0.0016 の散逸率と合わせて、有効周波数範囲を 40 GHz を超えて拡張します。



RO3203 ラミネートは、不織布 PTFE ラミネートの表面平滑性と、より微細なラインのエッチング公差を実現するガラス織 PTFE ラミネートの剛性を組み合わせています。これらの材料は、次の方法を使用してプリント基板に加工できます。

標準的な PTFE 回路基板処理技術。利用可能なクラッド オプションは、0.5、1 または 2 オンス/平方フィート (厚さ 17、35、70 ミクロン) の電解銅箔です。これらのラミネートは、ISO 9002 認定の品質システムに基づいて製造されています。



特徴:

1. 織ガラス補強により剛性が向上し、取り扱いが容易になります。

2. 均一な電気的および機械的性能は、複雑な多層高周波構造に最適です。

3. 幅広い誘電率にわたる優れた機械的特性は、多層基板の設計に最適です。

4. 優れた寸法安定性により高い生産収率を実現します。

5. 大量生産に適した経済的な価格。



代表的なアプリケーション:

1. 基地局インフラストラクチャ

2. 無線通信システム

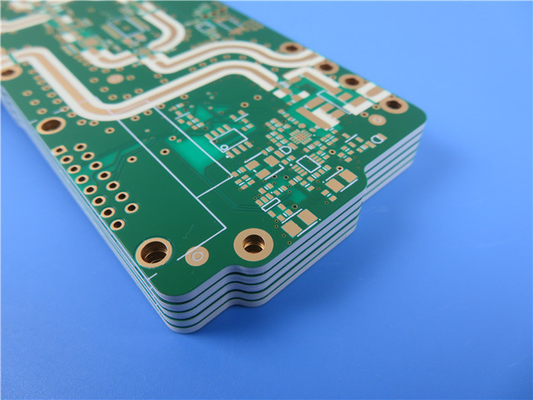

RO3203倍は高周波PCB基地局の下部組織のための60mil味方した 0



PCB の機能(RO3203)

PCB材質: ガラス繊維織物で強化されたセラミック充填ラミネート
指定: RO3203
誘電率: 3.02±0.04
レイヤー数: 二層、多層、ハイブリッドPCB
銅の重量: 0.5オンス(17μm)、1オンス(35μm)、2オンス(70μm)
プリント基板の厚さ: 10ミル(0.254mm)、20ミル(0.508mm)、30ミル(0.762mm)、60ミル(1.524mm)
プリント基板サイズ: ≤400mm×500mm
戦士の表情: 緑、黒、青、黄、赤など
表面仕上げ: 裸銅、HASL、ENIG、OSP など。



RO3203のデータシート

RO3203 代表値
財産 RO3203 方向 単位 状態 試験方法
誘電率、εプロセス 3.02±0.04 Z   10GHz/23℃ IPC-TM-650 2.5.5.5
誘電正接、tanδ 0.0016 Z   10GHz/23℃ IPC-TM-650 2.5.5.5
熱伝導率 0.47 (3.2)   W/mK フロート100℃ ASTM C518
体積抵抗率 107   MΩ.cm ASTM D257
表面抵抗率 107   ASTM D257
寸法安定性 0.08 X、Y mm/m +E2/150 エッチの後 IPC-TM-650 2.4.3.9
引張係数   XY クプシ RT ASTM D638
曲げ弾性率 400 300 XY クプシ ASTM D790
抗張力 12.5 13 XY クプシ RT ASTM D638
曲げ強度 9 8 XY クプシ ASTM D790
吸湿性 <0.1   % D24/23 IPC-TM-650 2.6.2.1
熱膨張係数 58 13 ZX、Y ppm/℃ -50℃~288℃ ASTM D3386
TD 500   TGA ASTM D3850
密度 2.1   グラム/センチメートル3 23℃ ASTM D792
銅の剥離強度 10 (1.74)   ポンド/インチ (N/mm) はんだ付け後 IPC-TM-650 2.4.8
可燃性 V-0       UL94
鉛フリープロセス対応 はい
