ルーター サーバーのための16.7mil RO4003C LoProロジャースPCB板

ルーター サーバーのための16.7mil RO4003C LoProロジャースPCB板

MOQ: 1pcs
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-130.V1.0
基材:
炭化水素の陶磁器の積層物
層の計算:
二層、多層、ハイブリッド PCB
PCBの厚さ:
12.7mil (0.323mm)、16.7mil (0.424mm)、20.7mil (0.526mm)、32.7mil (0.831mm)、60.7mil (1.542mm)
PCBのサイズ:
≤400mm X 500mm
はんだのマスク:
緑、黒く、青、黄色、赤い等。
銅の重量:
0.5oz (17 µm)、1oz (35µm)、2oz (70µm)
表面の終わり:
裸の銅、HASL、ENIG、OSP、液浸の錫等…
ハイライト:

16.7milロジャースPCB板

,

RO4003C LoProロジャースPCB板

,

ルーター サーバー ロジャースPCB板

製品説明



1 層上に構築された二層ロジャース PCB60.7mil RO4003C LoPro 逆処理フォイルルーター、サーバーなど

(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)



RO4003C LoPro ラミネートは、逆処理されたフォイルを標準 RO4003C 誘電体に接着できる独自の Rogers テクノロジーを使用しています。これにより、標準 RO4003C ラミネート システムの他のすべての望ましい特性を維持しながら、導体損失が低くなり、挿入損失と信号の完全性が向上したラミネートが得られます。



機能と利点:

RO4003C 材料は、非常に薄型の裏面処理フォイルを備えた強化炭化水素/セラミック ラミネートです。

1. 挿入損失の低減

2. 低い PIM

3. シグナルインテグリティの向上

4. 高い回路密度



低い Z 軸熱膨張係数

1. 多層基板機能

2. 設計の柔軟性



鉛フリープロセス対応

1. 高温処理

2. 環境問題への対応



CAF耐性



当社の PCB 機能 (RO4003C LoPro)

当社の PCB 機能 (RO4003C LoPro)
PCB材質: 炭化水素セラミック積層板
指定: RO4003C ロプロ
誘電率: 3.38±0.05
レイヤー数: 二層、多層、ハイブリッドPCB
銅の重量: 0.5オンス(17μm)、1オンス(35μm)、2オンス(70μm)
プリント基板の厚さ: 12.7ミル(0.323mm)、16.7ミル(0.424mm)、20.7ミル(0.526mm)、32.7ミル(0.831mm)、60.7ミル(1.542mm)
プリント基板サイズ: ≤400mm×500mm
戦士の表情: 緑、黒、青、黄、赤など
表面仕上げ: 裸銅、HASL、ENIG、OSP、浸漬錫など。



いくつかの代表的なアプリケーション:

1. サーバー、ルーター、高速バックプレーンなどのデジタル アプリケーション

2. 携帯電話基地局のアンテナと電力増幅器

3. 直接放送衛星用の LNB

4. RF識別タグ

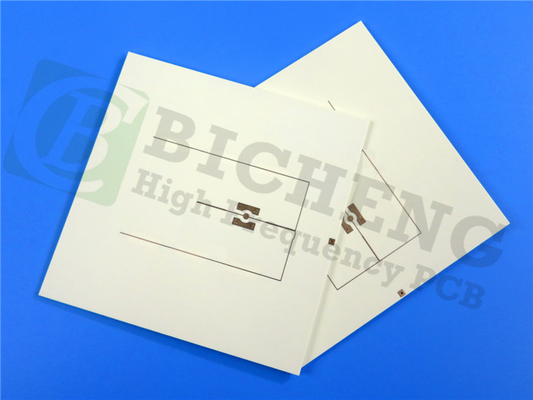

ルーター サーバーのための16.7mil RO4003C LoProロジャースPCB板 0



RO4003C LoProの代表的な特性

RO4003C ロプロ
財産 標準値 方向 単位 状態 試験方法
誘電率、プロセス 3.38±0.05 z -- 10GHz/23℃ IPC-TM-650 2.5.5.5 クランプ型ストリップライン
誘電率、設計 3.5 z -- 8~40GHz 微分位相長法
正接正接、 0.0027 0.0021 z -- 10GHz/23℃ 2.5GHz/23℃ IPC-TM-650 2.5.5.5
熱係数r 40 z ppm/℃ -50℃~150℃ IPC-TM-650 2.5.5.5
体積抵抗率 1.7×1010   MΩ・cm 条件A IPC-TM-650 2.5.17.1
表面抵抗率 4.2×109   条件A IPC-TM-650 2.5.17.1
電気的強度 31.2(780) z KV/mm(V/ミル) 0.51mm(0.020インチ) IPC-TM-650 2.5.6.2
引張係数 26889(3900) Y MPa(kpsi) RT ASTM D638
抗張力 141(20.4) Y MPa(kpsi) RT ASTM D638
曲げ強度 276(40)   MPa(kpsi)   IPC-TM-650 2.4.4
寸法安定性 <0.3 X、Y mm/m(ミル/インチ) エッチング後 +E2/150℃ IPC-TM-650 2.4.39A
熱膨張係数 11 バツ ppm/℃ -55~288℃ IPC-TM-650 2.1.41
14 y
46 z
TG >280   ℃ TMA IPC-TM-650 2.4.24.3
TD 425   ℃ TGA   ASTM D3850
熱伝導率 0.64   W/m/°K 80℃ ASTM C518
吸湿性 0.06   % 48 時間浸漬 0.060 インチサンプル 温度 50°C ASTM D570
密度 1.79   グラム/センチメートル3 23℃ ASTM D792
銅剥離強度 1.05(6.0)   N/mm(プリ) はんだフロート後 1オンスTCフォイル IPC-TM-650 2.4.8
可燃性 該当なし       UL94
鉛フリープロセス対応 はい
