熱的に循環させたアンテナのための二重味方されたTC350ロジャースPCB板

Double Sided TC350 Rogers PCB Board For Thermally Cycled Antennas
Double Sided TC350 Rogers PCB Board For Thermally Cycled Antennas Double Sided TC350 Rogers PCB Board For Thermally Cycled Antennas

大画像 :  熱的に循環させたアンテナのための二重味方されたTC350ロジャースPCB板

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-141.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs
詳細製品概要
基材: 、陶磁器の満たされて補強された、編まれたガラス繊維PTFEは合成を基づかせていた 層の計算: 二層、多層、ハイブリッド PCB
PCBの厚さ: 10mil (0.254mm)、20mil (0.508mm)、30mil (0.762mm)、60mil (1.524mm) PCBのサイズ: ≤400mm X 500mm
はんだのマスク: 緑、黒く、青、黄色、赤い等。 銅の重量: 0.5oz (17 µm)、1oz (35µm)、2oz (70µm)
表面の終わり: 裸の銅、HASL、ENIG、OSP、液浸の錫等…
ハイライト:

二重味方されたロジャースPCB板

,

TC350ロジャースPCB板

,

ロジャースTC350の倍はPCB味方した



60mil Rogers TC350 に浸漬ゴールドを搭載した両面 PCBサーマルサイクルアンテナ



Rogers の TC350 は、プリント基板の製造に使用するためのガラス繊維強化、セラミック充填、PTFE ベースの複合材料です。TC350 は、誘電損失と挿入損失を低減しながら、「クラス最高」の熱伝導率によって熱伝達を強化するように設計されています。 。損失が低いほど、アンプとアンテナのゲイン/効率が高くなります。



特徴と利点:

1. TC350 の熱伝導率の向上により、電力処理が向上し、ホットスポットが減少し、デバイスの信頼性が向上します。これにより、ジャンクション温度が低下し、能動部品の寿命が延びます。これは、パワーアンプの信頼性の向上、MTBF の延長、保証コストの削減にとって重要です。



2. TC350 は、広い温度範囲にわたって優れた誘電率安定性を備えています。これにより、パワー アンプとアンテナの設計者はゲインを最大化し、動作温度の変化に伴う誘電率ドリフトによって失われる不感帯域幅を最小限に抑えることができます。



3. TC350 は、マイクロ波グレードの薄型銅を利用し、銅との強力な結合を実現します。これにより、銅の表皮効果損失により挿入損失がさらに低くなり、これはより高い RF およびマイクロ波周波数でより顕著になります。



当社の PCB 機能 (TC350)

当社の PCB 機能 (TC350)
PCB材質: 織布グラスファイバー強化、セラミック充填、PTFE ベースの複合材料
指定: TC350
誘電率: 3.5±0.05
熱伝導率 0.72W/mK
損失係数 Df .002@10 GHz
レイヤー数: 二層、多層、ハイブリッドPCB
銅の重量: 0.5オンス(17μm)、1オンス(35μm)、2オンス(70μm)
プリント基板の厚さ: 10ミル(0.254mm)、20ミル(0.508mm)、30ミル(0.762mm)、60ミル(1.524mm)
プリント基板サイズ: ≤400mm×500mm
戦士の表情: 緑、黒、青、黄、赤など
表面仕上げ: 裸銅、HASL、ENIG、OSP、浸漬錫など。



代表的なアプリケーション:

1. マイクロ波結合器と電力分配器

2. パワーアンプ、フィルター、カプラー

3. タワーマウントアンプ (TMA) およびタワーマウントブースター (TMB)

4. 熱サイクルアンテナは誘電体ドリフトの影響を受けやすい

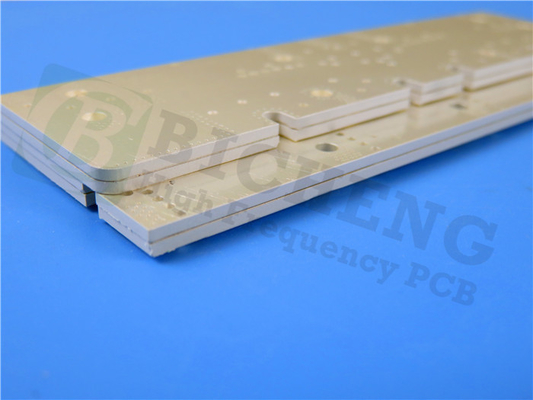

熱的に循環させたアンテナのための二重味方されたTC350ロジャースPCB板 0



代表的な特性TC350の

代表的な特性:TC350
財産 単位 価値 テスト方法
1. 電気的特性
誘電率 (厚さによって異なる場合があります)
@1MHz 3.50 IPC TM-650 2.5.5.3
@1.8GHz 3.50 共鳴空洞
@10GHz 3.50 IPC TM-650 2.5.5.5
損失係数
@1MHz 0.0015 IPC TM-650 2.5.5.3
@1.8GHz 0.0018 共鳴空洞
@10GHz 0.0020 IPC TM-650 2.5.5.5
誘電体の温度係数
TC r @ 10 GHz (-40 ~ 150 °C) ppm/℃ -9 IPC TM-650 2.5.5.5
体積抵抗率
C96/35/90 MΩ-cm 7.4x106 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 1.4x108
表面抵抗率
C96/35/90 3.2x107 IPC TM-650 2.5.17.1
E24/125 4.3x108 IPC TM-650 2.5.17.1
電気的強度 ボルト/ミル (kV/mm) 780 (31) IPC TM-650 2.5.6.2
絶縁破壊 kV 40 IPC TM-650 2.5.6
耐アーク性 >240 IPC TM-650 2.5.1
2.熱的性質
分解温度 (Td)
イニシャル 520 IPC TM-650 2.4.24.6
5% 567 IPC TM-650 2.4.24.6
T260 >60 IPC TM-650 2.4.24.1
T288 >60 IPC TM-650 2.4.24.1
T300 >60 IPC TM-650 2.4.24.1
熱膨張、CTE (x,y) 50-150°C ppm/℃ 7、7 IPC TM-650 2.4.41
熱膨張、CTE (z) 50-150°C ppm/℃ 12 IPC TM-650 2.4.24
% Z 軸膨張 (50 ~ 260°C) % 1.2 IPC TM-650 2.4.24
3. 機械的性質
銅に対する剥離強度 (1 オンス/35 ミクロン)
熱ストレス後 ポンド/インチ (N/mm) 7 (1.2) IPC TM-650 2.4.8
高温(150℃)時 ポンド/インチ (N/mm) 9 (1.6) IPC TM-650 2.4.8.2
アフタープロセスソリューション ポンド/インチ (N/mm) 7 (1.2) IPC TM-650 2.4.8
ヤング率 kpsi (MPa)   IPC TM-650 2.4.18.3
曲げ強さ(マシン/クロス) kpsi (MPa) 14/10 (97/69) IPC TM-650 2.4.4
引張強さ(マシン/クロス) kpsi (MPa) 11/8 (76/55) IPC TM-650 2.4.18.3
圧縮弾性率 kpsi (MPa)   ASTM D-3410
ポアソン比   ASTM D-3039
4. 物性
吸水性 % 0.05 IPC TM-650 2.6.2.1
密度、周囲温度 23℃ グラム/センチメートル3 2.30 ASTM D792 メソッド A
熱伝導率 W/mK 0.72 ASTM D5470
比熱 J/gK 0.90 ASTM D5470
可燃性 クラス V0 UL-94
NASA アウトガス、125℃、≤10-6 torr
総質量損失 % 0.02 NASA SP-R-0022A
収集された揮発性物質 % 0.01 NASA SP-R-0022A
回収された水蒸気 % 0.01 NASA SP-R-0022A



熱的に循環させたアンテナのための二重味方されたTC350ロジャースPCB板 1
