Κ 438のロジャースのマイクロウェーブ無線メートルのための陶磁器のサーキット ボード60mil

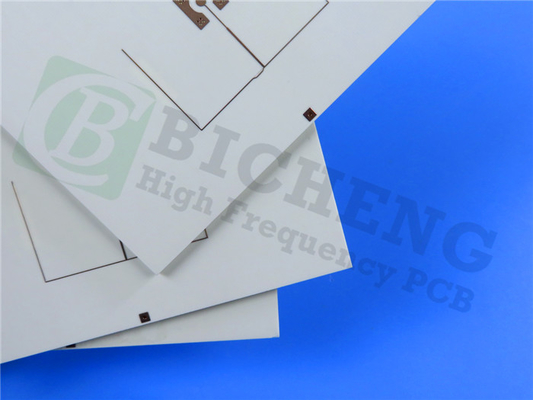

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil For Wireless Meters
Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil For Wireless Meters Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil For Wireless Meters

大画像 :  Κ 438のロジャースのマイクロウェーブ無線メートルのための陶磁器のサーキット ボード60mil

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-165.V1.0
お支払配送条件:
最小注文数量: 1pcs
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs
詳細製品概要
基材: 陶磁器ガラス補強された炭化水素 層の計算: 二層、多層、ハイブリッド PCB
PCBの厚さ: 20mil (0.508mm)、30mil (0.762mm)、40mil (1.016mm)、60mil (1.524mm) PCBのサイズ: ≤400mm X 500mm
はんだのマスク: 緑、黒く、青、黄色、赤い等。 銅の重量: 0.5oz (17 µm)、1oz (35µm)
表面の終わり: 裸の銅、HASL、ENIG、OSP等…
ハイライト:

ロジャースのマイクロウェーブ陶磁器のサーキット ボード

,

陶磁器のサーキット ボード60mil

,

OSPの多層陶磁器のサーキット ボード



ロジャース電子レンジKappa 438 上に構築された PCB60ミリ1.524mm DK4.38イマージョンゴールドを使用すると、ワイヤレスメーター

(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)



Rogers Kappa 438 ラミネートは、優れた高周波性能と低コストの回路製造を提供するガラス強化炭化水素セラミック システムを使用して設計されており、その結果、標準的なエポキシ/ガラス (FR-4) プロセスを使用して製造できる低損失材料が得られます。Kappa 438 ラミネートは、UL 94 V-0 難燃性評価も備えており、鉛フリーはんだプロセスと互換性があります。



Kappa 438 ラミネートは、FR-4 業界標準規格に合わせた誘電率 (Dk) を提供し、より優れた電気的性能が必要な既存の FR-4 設計の変換を容易にします。



特徴

1. ガラス強化炭化水素熱硬化性プラットフォーム

2. 4.38 の Dk は FR-4 業界標準規格に合わせて調整されています

3. FR-4よりもDkと厚さ公差が厳しい

4. 42 ppm/°C の低い Z 軸 CTE

5. > 280°C TMA の高い Tg

6. UL 94-V0 要件に適合



Κ 438のロジャースのマイクロウェーブ無線メートルのための陶磁器のサーキット ボード60mil 0



利点

1. FR-4に準じた基板製造・組立の容易さ

2. Design Dk により、より優れた電気的性能を必要とする既存の FR-4 設計の変換が容易になります

3. 一貫した回路性能

4. 設計の自由度の向上とスルーホールめっきの信頼性の向上

5. 自動組立対応



代表的なアプリケーション:

1. キャリアグレードの WiFi/ライセンス支援アクセス (LAA)

2. スモールセルおよび分散型アンテナシステム (DAS)

3. 車車間/車車からインフラ通信 (V2X)

4. モノのインターネット (IoT)

セグメント: スマートホームおよびワイヤレスメーター



Κ 438のロジャースのマイクロウェーブ無線メートルのための陶磁器のサーキット ボード60mil 1



Κ 438のロジャースのマイクロウェーブ無線メートルのための陶磁器のサーキット ボード60mil 2



当社の PCB 機能 (Kappa 438)

PCB材質: ガラス強化炭化水素セラミック
指定: カッパ438
誘電率: 4.38
レイヤー数: 二層、多層、ハイブリッドPCB
銅の重量: 0.5オンス(17μm)、1オンス(35μm)
プリント基板の厚さ: 20ミル(0.508mm)、30ミル(0.762mm)、40ミル(1.016mm)、60ミル(1.524mm)
プリント基板サイズ: ≤400mm×500mm
戦士の表情: 緑、黒、青、黄、赤など
表面仕上げ: 裸銅、HASL、ENIG、OSP など。



Kappa 438 ラミネートのデータシート

財産 代表値 カッパ 438 方向 単位 状態 試験方法
誘電率と設計 4.38 Z - 2.5GHz 微分位相長法
損失正接tan、d 0.005 Z - 10GHz/23℃ IPC-TM-650 2.5.5.5
誘電率の熱係数 e -21 - ppm/℃ 10GHz(-50~150℃) 修正された IPC-TM-650 2.5.5.5
体積抵抗率 2.9×109 - MΩ・cm 条件A IPC-TM-650 2.5.17.1
表面抵抗率 6.2×107 - 条件A IPC-TM-650 2.5.17.1
電気的強度 675 Z V/ミル - IPC-TM-650 2.5.6.2
抗張力 16 12 MDCMD クプシ - ASTM D3039/D3039-14
曲げ強度 25 19 MDCMD クプシ - IPC-TM-650 2.4.4
寸法安定性 -0.48~0.59 MDCMD うーん - IPC-TM-650 2.4.39a
熱膨張係数 13 バツ ppm/℃ -55~288℃ IPC-TM-650 2.4.41
16 Y
42 Z
熱伝導率 0.64 Z W/(mK) 80℃ ASTM D5470
剥離までの時間 (T288) >60 - 288℃ IPC-TM-650 2.4.24.1
TG >280 - ℃ TMA - IPC-TM-650 2.4.24.3
TD 414 - - IPC-TM-650 2.3.40
吸湿性 0.07 - % 24/23 IPC-TM-650 2.6.2.1
ヤング率 2264 2098 MDCMD クプシ - ASTM D3039/D3039-14
曲げ弾性率 2337 2123 MDCMD クプシ - IPC-TM-650 2.4.4
0.03 - % - IPC-TM-650 2.4.22C
ねじれ 0.08 - % - IPC-TM-650 2.4.22C
熱応力後の銅剥離強度 5.8 - ポンド/インチ 1 オンス (35 μm) フォイル IPC-TM-650 2.4.8
可燃性 V-0 - - - UL94
比重 1.99 - グラム/センチメートル3 - ASTM D792
鉛フリープロセス対応 はい - - -



Κ 438のロジャースのマイクロウェーブ無線メートルのための陶磁器のサーキット ボード60mil 3
