ハイブリッド PCB 有機セラミック ラミネート RF-35 タコニック PCB 30mil 60mil

Hybrid PCB Organic Ceramic Laminate RF-35 Taconic PCB 30mil 60mil
Hybrid PCB Organic Ceramic Laminate RF-35 Taconic PCB 30mil 60mil Hybrid PCB Organic Ceramic Laminate RF-35 Taconic PCB 30mil 60mil

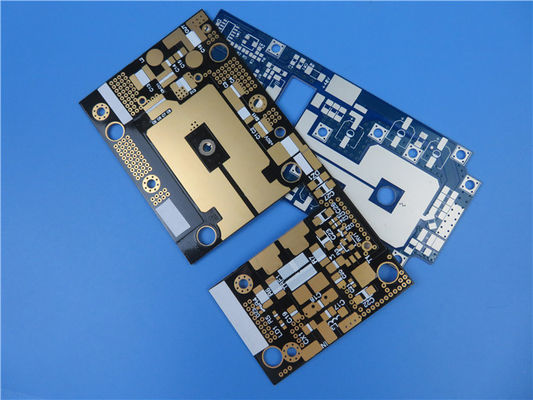

大画像 :  ハイブリッド PCB 有機セラミック ラミネート RF-35 タコニック PCB 30mil 60mil

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-171.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs
詳細製品概要
基材: PTFEセラミックグラスファイバー 層数: 二層、多層、ハイブリッド PCB
PCBの厚さ: 10mil (0.254mm); 20mil (0.508mm)、30mil (0.762mm)、60mil (1.524mm) 基板サイズ: ≤400mm X 500mm
戦士の表情: 緑、黒、青、黄、赤など 銅の重量: 0.5oz (17µm)、1oz (35µm)、2oz (70µm)
表面仕上げ: 裸銅、HASL、ENIG、浸漬銀、浸漬スズ、OSP など.
ハイライト:

60mil RF Taconic PCB

,

雑種RF Taconic PCB

,

有機性陶磁器の積層物Taconic PCB



DK 3.5 Tg 315 を備えた RF-35 タコニック高周波 PCB10mil 20mil 30mil 60mil RF PCB

(プリント基板はカスタムメイドの製品です。写真とパラメータは参考用です)。



RF-35 は、Taconic 製品の ORCER (Organic Ceramic) ファミリーの有機セラミック ラミネート材料です。それは編まれたガラス補強に基づいています。RF-35 は、セラミック充填技術とコーティングされたポリテトラフルオリド (PTFE) ファイバーグラスの両方におけるタコニックの専門知識の成果です。



RF-35 は、低コストで大量の商業用マイクロ波および無線周波数用途に最適です。1/2 オンスおよび 1 オンスの銅に対して優れた剥離強度を備えています (標準のエポキシ ガラスと比較しても)。やり直し用。



RF-35のTgは315℃を超えています。その超低吸湿率と低散逸率により、周波数による位相シフトが最小限に抑えられます。RF-35は織布を使用したデザインで安定した寸法を実現。ラミネートは通常、片面または両面をそれぞれ 1/2、1、および 2 オンスの電着銅で整然と被覆されています。



そのため、低コスト、優れた剥離強度、非常に低い散逸率、低い吸湿性、強化された表面平滑性の恩恵を受けています。



アプリケーション

パワーアンプ

フィルターとカプラー

受動部品



当社の PCB 機能 (RF-35)

PCB 材料: PTFEセラミックグラスファイバー
指定: RF-35
誘電率: 3.5
散逸率 0.0018
レイヤー数: 二層、多層、ハイブリッド PCB
銅の重量: 0.5oz (17µm)、1oz (35µm)、2oz (70µm)
PCBの厚さ: 10mil (0.254mm);20mil (0.508mm)、30mil (0.762mm)、60mil (1.524mm)
基板サイズ: ≤400mm X 500mm
戦士の表情: 緑、黒、青、黄、赤など
表面仕上げ: 裸銅、HASL、ENIG、浸漬銀、浸漬スズ、OSP など.





RF-35 代表値

財産 試験方法 単位 価値 単位 価値
誘電率 @ 1.9 GHz IPC-TM 650 2.5.5   3.5   3.5
散逸率 @ 1.9 GHz IPC-TM 650 2.5.5   0.0018   0.0018
吸湿性 (.060") IPC-TM 650 2.6.2.1 % 0.02 % 0.02
剥離強度 (1/2 オンスの銅) IPC-TM 650 2.4.8 ポンド/リニアインチ >8.0 N/mm >1.5
剥離強度 (1 オンスの銅) IPC-TM 650 2.4.8 ポンド/リニアインチ >10.0 N/mm >1.8
絶縁破壊 IPC-TM 650 2.5.6 キロボルト 41 キロボルト 41
体積抵抗率 IPC-TM 650 2.5.17.1 モーム/cm 1.26×109 モーム/cm 1.26×109
表面抵抗率 IPC-TM 650 2.5.17.1 モーム 1.46×108 モーム 1.46×108
アーク抵抗 IPC TM 650 2.5.1 >180 >180
縦方向の曲げ強度 ASTM D 790 psi >22,000 N/mm2 >152
横方向の曲げ強度 ASTM D 790 psi >18,000 N/mm2 >124
熱伝導率 ASTM F 433 W/m/K 0.24 W/m/K 0.24
縦方向の引張強さ ASTM D 638 psi 27,000 N/mm2 187
横方向の引張強さ ASTM D 638 psi 21,000 N/mm2 145
縦方向の寸法安定性 IPC-TM 650 2.4.39 イン/イン 0.00004 んー 0.00004
寸法安定性横方向 IPC-TM 650 2.4.39 イン/イン -0.0001 んー -0.0001
xy CTE ASTM D 3386 (TMA) ppm/℃ 19-24 ppm/℃ 19-24
zCTE ASTM D 3386 (TMA) ppm/℃ 64 ppm/℃ 64
可燃性 UL-94   V-0   V-0
硬度 ロックウェル M スケール   34   34





タイプ ダーク
TLY-5A 2.17
TLY-5 2.20
TLY-3 2.33
TLT-0 TLX-0 2.45
TLT-9 TLX-9 2.50
TLT-8 TLX-8 2.55
TLT-7 TLX-7 2.60
TLT-6 TLX-6 2.65
TLE-95 2.95
TLC-27 2.75
TLC-30 3.00
TLC-32 3.20
RF-30 3.00
RF-35 RF-35P 3.50
RF-60 6.15
CER-10 10
