PCBの厚さ: | 0.8 mm ±0.1 | PCBのサイズ: | 120 x 60mm=1up |
---|---|---|---|
はんだのマスク: | 黒い | シルクスクリーン: | 白い |
銅の重量: | 35um (1つのoz) +plateの最上層、35um (1つのoz) +版BOTの層 | 表面の終わり: | 液浸の金 |
ハイライト: | 30mil倍はTaconic PCB味方した,120mm長いTaconic PCB,Taconicプリント基板 |
RF-35 RF高いTg PCB 30milの二重味方された高周波プリント基板のコーティングの液浸の金および黒いはんだのマスク
(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
短い導入

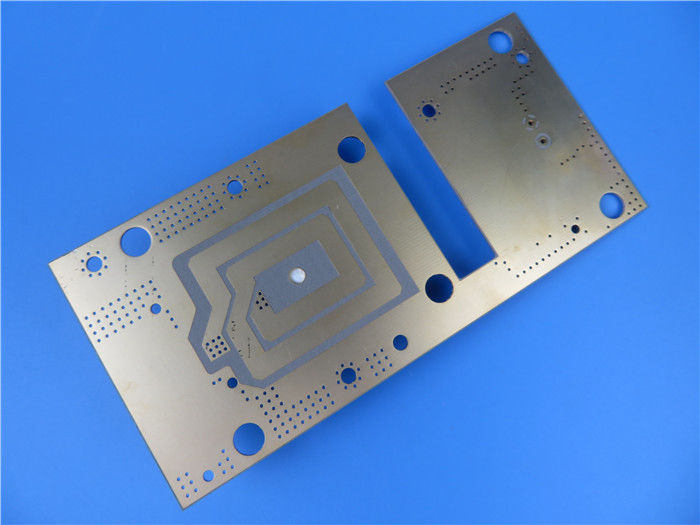

これはタイプのORCER (有機性陶磁器)のRF-35高周波PCBである。それは上および下の層(二重側板)の2oz銅との30mil中心で造った。それはパッドの液浸の金との60mmによって広く長く120mm行う。最下の層は私達が見たように金の表面と乾燥するために開いている。
Taconic RF PCB
RF-35のほかに、他のタイプの私達の家で利用できるTaconic 「RF」PCBがある。RF-10 (10mil、20mil、25mil、60milおよび125mil)、RF-30A (10mil、20mil、30mil、40milおよび60mil)、RF-35TC (10mil、20mil、30mil)、RF-60TC (10mil、20mil、30mil、60milおよび125mil)、RF-35A2 (5mil、10mil、20mil、30milおよび60mil)の等DK範囲2.97から10.2のような等。
他のPCB利用できる材料
FR-4 Tg>135、高いTg>170 FR-4 (S1000-2M、TU-872 SLK、TU-768、IT-180A等)
ロジャースRO4350B、RO4003C、RO4730G3、RO4360G2、RO3003、RO3035、RO3006、RO3010、RO3210、RO3203、等。
ロジャースRT/duroid 5880、RT/duroid 5870、RT/duroid 6002、RT/duroid 6010、RT/duroid 6035HTC等。
ロジャースTMM4、TMM10、Κ 438等。
PTFE F4B (DK2.2、DK2.65、DK2.85、DK2.94、DK3.0、DK3.2、DK3.38、DK3.5、DK4.0、DK4.4、DK6.15、DK10.2)
Taconic TLX-0、TLX-9、TLX-8、TLX-7、TLX-6、TLY-5、TLY-3、RF-35TC、TLF-35、RF-60A、RF-60TC、RF-35A2等。
AD450、AD600、TC350等。
Nelco N4000、N9350、N9240
金属の中心PCBの1W/MK-3W/MK材料
適用範囲が広いPCB
機能
毎月2500-3000のタイプ。
サービス エリア
北アメリカ、オセアニア、東南アジア、東ヨーロッパ、アフリカ、ラテンアメリカ、西部及び南欧、北欧、中央及び南アジア、中東。
適用:
電力増幅器
フィルターおよびカプラー
受動の部品
PCBの指定
PCBのサイズ | 120 x 60mm=1up |
板タイプ | 倍はPCB味方した |
層の数 | 2つの層 |
表面の台紙の部品 | 肯定 |
穴の部品を通して | いいえ |
層の旋回待避 | 銅-------35um (1つのoz) +plateの最上層 |
RF-35 0.762mm | |
銅-------35um (1つのoz) +版BOTの層 | |
技術 | |
最低の跡およびスペース: | 7.0ミル/7.0ミル |
最低/最高の穴: | 0.5 mm/0.5 mm |
異なった穴の数: | 1 |
ドリル孔の数: | 8 |
製粉されたスロットの数: | 1 |
内部排気切替器の数: | 1 |
インピーダンス制御: | いいえ |
金指の数: | 0 |
板材料 | |
ガラス エポキシ: | RF-35 0.762mm |
最終的なホイルの外面: | 2.0 oz |
内部最終的なホイル: | N/A |
PCBの最終的な高さ: | 0.8 mm ±0.1 |
めっきおよびコーティング | |
表面の終わり | 液浸の金、75% |
に適用するためにマスクをはんだ付けしなさい: | 最上層 |
はんだのマスク色: | 黒い |
はんだのマスクのタイプ: | Kuangshun |
CONTOUR/CUTTING | 旅程 |
印 | |
構成の伝説の側面 | 最上層 |
構成の伝説の色 | 白い |
製造業者の名前かロゴ: | N/A |
を経て | 穴(PTH)を通ってめっきされる、最低のサイズ0.5mm。 |
FLAMIBILITYの評価 | 94V-0 |
次元の許容 | |
輪郭次元: | 0.0059" |
板めっき: | 0.0029" |
ドリルの許容: | 0.002" |
テスト | 100%の電気テスト前の郵送物 |
供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
サービス エリア | 世界的に、全体的に。 |
