商品の詳細:
|
| Base material: | High Tg, High Performance and Low CTE Epoxy Resin | PCB thickness: | 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm |
|---|---|---|---|
| Layer count: | Double Layer, Multilayer, Hybrid PCB | PCB size: | ≤400mm X 500mm |
| Solder mask: | Green, Black, Matt Black, Blue, Matt Blue, Yellow, Red etc. | Copper weight: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
| Surface finish: | Bare copper, HASL, ENIG, OSP, Immersion tin, Immersion Silver etc.. | ||
| ハイライト: | 高いTg PCBのプリント基板,液浸の金PCBのプリント基板,0.6mm PCB Printed Circuit Board |
||

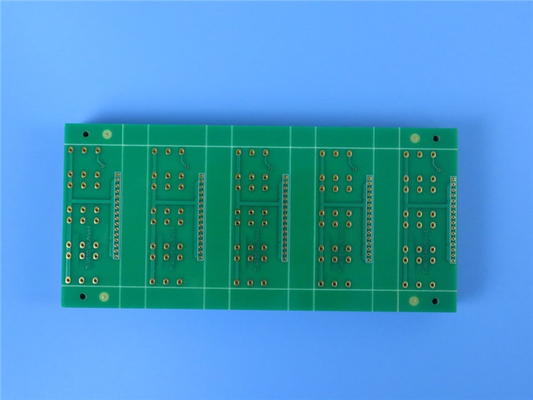

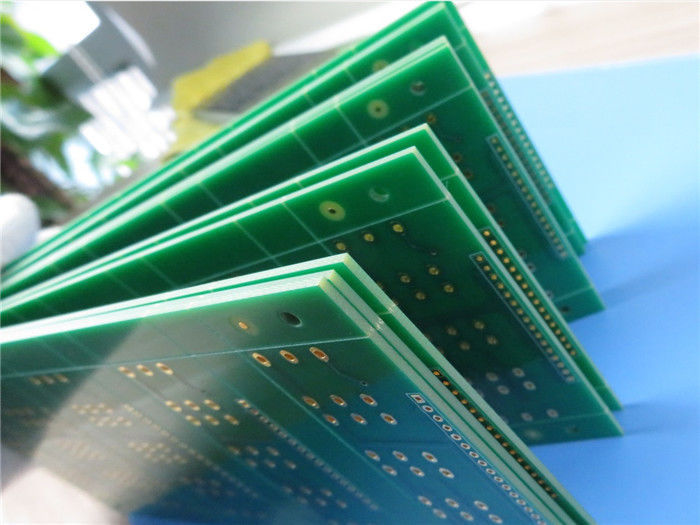

高Tgプリント基板（PCB）上S1000-2MコアおよびS1000-2MBプリプレグ金メッキ処理
（プリント基板はカスタムメイド製品であり、表示されている写真とパラメータは参考用です）
概要
S1000-2Mは、Shengyiが製造する高性能で低CTE特性を持つ高Tgプリント基板材料であり、高多層PCBに適しています。厚さは0.05mmから3.2mm、銅重量は0.5ozから3ozなどです。
特徴
- 鉛フリー対応FR-4ラミネート： 環境への適合性を確保し、最新のハンダ付けプロセスをサポートします。
- 高ガラス転移温度（Tg 170℃）： 優れた熱安定性を提供し、極端な熱下での変形を防ぎます。
- UVブロッキング/AOI対応： 検査精度を高め、自動光学検査中の誤読を防ぎます。
- 優れた耐熱性： 高温環境下での構造的および電気的完全性を維持します。
- Z軸CTEの低減： めっきスルーホールの応力を最小限に抑え、熱サイクル中の信頼性を向上させます。
- 優れたCAF防止性能： 導電性アノードフィラメント化に抵抗し、長期的な電気的信頼性を確保します。
- 低吸水性： 湿度の高い動作条件下での水分による劣化から保護します。
- 優れた機械的加工性： 材料の損傷なしに、正確な穴あけ、ルーティング、および製造を可能にします。
用途
コンピューター
通信
自動車エレクトロニクス
高層PCBに適しています
当社のPCB能力（S1000-2M）
| PCB材料： | 高Tg、高性能、低CTEエポキシ樹脂 |
| 指定： | S1000-2M |
| 誘電率： | 10GHzで4.6 |
| 層数： | 両面、多層、ハイブリッドPCB |
| 銅重量： | 0.5oz（17 µm）、1oz（35µm）、2oz（70µm）、3oz（105µm） |
| PCB厚さ： | 0.6mm、0.8mm、1.0mm、1.2mm、1.6mm、1.8mm、2.0mm、2.4mm、3.0mm、3.2mm |
| PCBサイズ： | ≤400mm X 500mm |
| ソルダーマスク： | 緑、黒、マットブラック、青、マットブルー、黄、赤など |
| 表面処理： | 無電解銅、HASL、ENIG、OSP、イマージョン錫、イマージョン銀など。 |
| 技術： | HDI、ビアインパッド、インピーダンス制御、ブラインドビア/ベリードビア、エッジプレーティング、BGA、カウンタサンクホールなど。 |
S1000-2Mの一般的な特性
| 試験項目 | 試験方法 | 試験条件 | 単位 | 代表値 |
| Tg | IPC-TM-650 2.4.24.4 | DMA | ℃ | 185 |
| IPC-TM-650 2.4.25D | DSC | ℃ | 180 | |
| Td | IPC-TM-650 2.4.24.6 | TGA（5% W.L） | ℃ | 355 |
| T260 | IPC-TM-650 2.4.24.1 | TMA | 分 | >60 |
| T288 | IPC-TM-650 2.4.24.1 | TMA | 分 | 30 |
| T300 | IPC-TM-650 2.4.24.1 | TMA | 分 | 15 |
| 熱応力 | IPC-TM-650 2.4.13.1 | 288℃, はんだ浸漬 | 秒 | >100 |
| CTE（Z軸） | IPC-TM-650 2.4.24 | Tg前 | ppm/℃ | 41 |
| IPC-TM-650 2.4.24 | Tg後 | ppm/℃ | 208 | |
| IPC-TM-650 2.4.24 | 50-260℃ | % | 2.4 | |
| 誘電率（1GHz） | IPC-TM-650 2.5.5.9 | C-24/23/50 | - | 4.6 |
| 損失正接（1GHz） | IPC-TM-650 2.5.5.9 | C-24/23/50 | - | 0.018 |
| 体積抵抗率 | IPC-TM-650 2.5.17.1 | C-96/35/90 | MΩ-cm | 8.7×108 |
| 表面抵抗率 | IPC-TM-650 2.5.17.1 | C-96/35/90 | MΩ | 2.2×107 |
| アーク抵抗 | IPC-TM-650 2.5.1 | D-48/50+D-0.5/23 | 秒 | 133 |
| 絶縁破壊 | IPC-TM-650 2.5.6 | D-48/50+D-0.5/23 | kV | >45 |
| 剥離強度（1oz） | IPC-TM-650 2.4.8 | 288℃/10秒 | N/mm [lb/in] | 1.3 [7.43] |
| 曲げ強度（LW/CW） | IPC-TM-650 2.4.4 | A | Mpa | 567/442 |
| 吸水率 | IPC-TM-650 2.6.2.1 | D-24/23 | % | 0.08 |
| 可燃性 | UL94 | C-48/23/50 | 評価 | V-0 |
| CTI | IEC60112 | A | 評価 | PLC 3 |
