Layer多FR4 PCB Board High Tg鉛なしの400mmX500mm

Layer多FR4 PCB Board High Tg鉛なしの400mmX500mm

MOQ: 1PCS
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000PCS
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-506.V1.0
基材:
高いTgの無鉛高い信頼性のエポキシ樹脂
層の計算:
二重層、多層の、雑種PCB
PCBの厚さ:
0.6mm、0.8mm、1.0mm、1.2mm、1.6mm、1.8mm、2.0mm、2.4mm、3.0mm、3.2mm
PCBのサイズ:
≤400mm X 500mm
はんだのマスク:
緑、黒、マットの黒、青い、マット青、黄色、赤い等。
銅の重量:
0.5oz (17 µm)、1oz (35µm)、2oz (70µm)、3oz (105µm)
表面の終わり:
裸の銅、HASL、ENIG、OSP、液浸の錫、液浸銀製等…
ハイライト:

多層FR4 PCB板

,

無鉛PCBのプリント基板

,

400mmX500mm Printed Circuit Board

製品説明



IT-180ATCおよびIT-180GNBS鉛なしのComplianceの高いTgの複数の層Printed Circuit Board (PCB)

(印刷されたCircuit Boardsは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)



概説

IT-180ATCは高い熱信頼性およびCAFの抵抗の高度の高いTg (DSCによる175℃)の多機能の満たされたエポキシである。それはさまざまな適用のために適して、260℃に無鉛アセンブリを渡すことができる。厚さは0.5mmから3.2mmの銅の重量0.5ozへの3oz及ぶ。



適用

自動車(機関室ECU)

多層およびHDI PCB

バックプレーン

データ記憶

サーバーおよびNetworking

テレコミュニケーション

重い銅

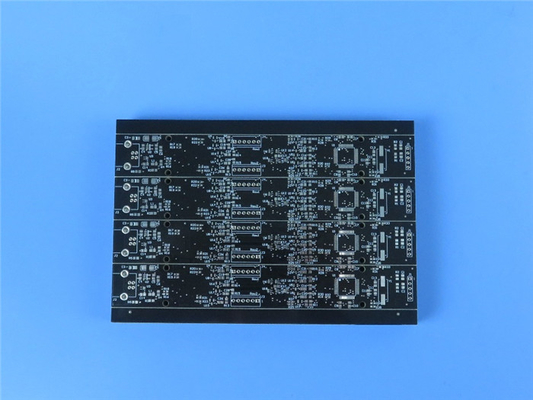

Layer多FR4 PCB Board High Tg鉛なしの400mmX500mm 0



主要特点

低いCTE

高熱の抵抗

優秀なCAFの抵抗

よいによ穴の信頼性



私達のPCBの機能(IT-180ATC)

PCB材料: 高いTgの無鉛高い信頼性のエポキシ樹脂
指定: IT-180ATC
比誘電率: 1GHzの4.4
層の計算: 二重層、多層の、雑種PCB
銅の重量: 0.5oz (17 µm)、1oz (35µm)、2oz (70µm)、3oz (105µm)
PCBの厚さ: 0.6mm、0.8mm、1.0mm、1.2mm、1.6mm、1.8mm、2.0mm、2.4mm、3.0mm、3.2mm
PCBのサイズ: ≤400mm X 500mm
はんだのマスク: 緑、Black、マットBlack、Blue、マットBlue、Yellow、Red等。
表面の終わり: 裸の銅、HASL、ENIG、OSP、Immersionの錫、Immersion Silver等…
技術: パッド、Impedance Control、Blindのを経て/Buriedを経て、Edge Plating、BGA、Countsunk Holes等のHDI、Via。



IT-180ATCのProperties概要

項目 IPC TM-650 典型的な価値 単位
皮Strengthの最低 2.4.8   lb/inch
A. Low profileの銅ホイル 5
B. Standardのプロフィールの銅ホイル 8
容積抵抗 2.5.17.1 1x109 Mの- cm
表面の抵抗 2.5.17.1 1x108 Mの
湿気Absorptionの最高 2.6.2.1 0.1 %
誘電率(Dkの50%の樹脂の内容)     --
A. 1MHz 2.5.5.9 4.5
B. 1GHz 2.5.5.9 4.4
損失Tangent (Dfの50%の樹脂の内容)     --
A. 1MHz 2.5.5.9 0.014
B. 1GHz 2.5.5.9 0.015
Flexural Strengthの最低     N/mm2
A. Lengthの方向 2.4.4 500-530
B.幅方向   410-440
288°Cの熱Stress 10 s
A. Unetched 2.4.13.1 パス 評価
B. Etched   パス
燃焼性 UL94 V-0 評価
比較追跡索引(CTI) IEC 60112/UL 746 CTI 3 (175-249) クラス(ボルト)
ガラス転移点(DSC) 2.4.25 175 ˚C
分解の温度 2.4.24.6 345 ˚C
X/Y Axis CTE (40℃への125℃) 2.4.41 11-13 / 13-15 ppm/˚C
Z軸CTE
A. Alpha 1   45 ppm/˚C
B. Alpha 2 2.4.24 210 ppm/˚C
C. 50への260 Degrees C   2.7 %
熱抵抗
A. T260 2.4.24.1 >60
B. T288   20

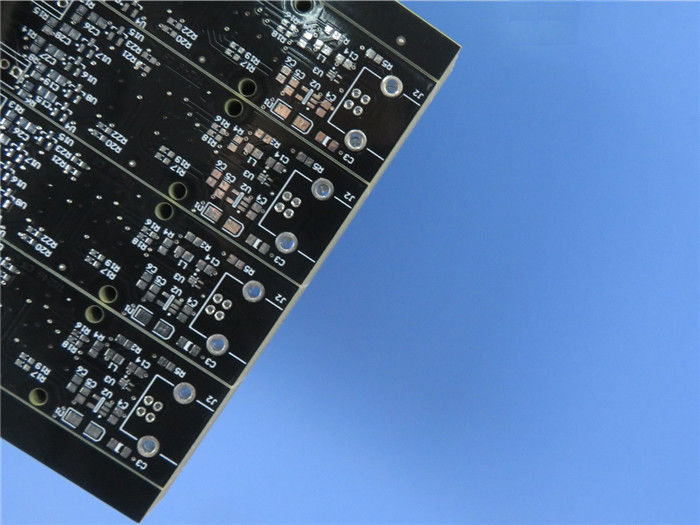

Layer多FR4 PCB Board High Tg鉛なしの400mmX500mm 1
