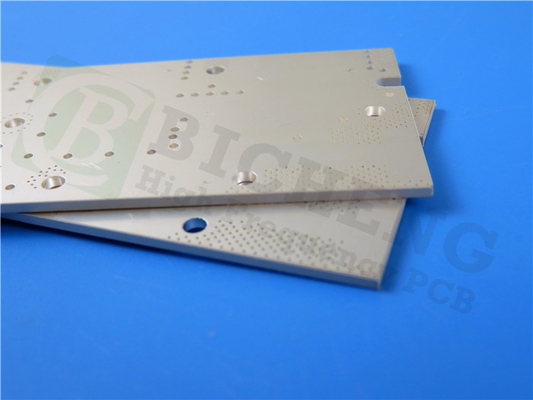

金、錫および銀とのロジャースDiClad 880高周波PCB 20mil 30mil 60mil
（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
短い導入
ロジャースDiClad 880 PCBsは補強される編まれたガラス繊維編まれたガラス繊維の少数の層およびPTFEの内容のより高い比率の使用によって誘電正接およびより低い比誘電率を提供するPTFEベースの合成物である（陶磁器の注入口なしで）。DKおよびDFの価値はRT/duroid 5880に類似している。
サーキット ボードの比誘電率は編まれたガラス繊維の精密な制御によって調節され、PTFEは比率を混合した。しかしより多くのガラス繊維、より大きい比誘電率サイズ安定性よりよい。板の編まれたガラス繊維は同じ方向でX-Y方向の性能を一貫した保つために積み重なる。編まれたガラス繊維の補強の使用のために、サイズ安定性はRT/duroid 5880およびX-Y方向のRT/duroid 5870よりよいが、Z軸の方向の熱拡張係数はより大きい。
特徴:
1. 0.0009の極端に低い損失のタンジェント
2. 優秀な寸法安定性
3. 製品性能の均等性
利点:
1. 電気特性は頻度を渡って非常に均一である
2. 一貫した機械性能
3. 優秀な化学抵抗
典型的な適用:
1. 段階的に行なわれる商業-配列ネットワーク
2. デジタル ラジオのアンテナ
3. フィルター、カプラー、LNAs
4. 低損失の基地局のアンテナ
5. 軍のレーダーの供給ネットワーク
6. ミサイル誘導装置
私達のPCBの機能（DiClad 880）
| PCB材料: | 補強される編まれたガラス繊維PTFEベースの合成物 |
| 指定: | DiClad 880 |
| 比誘電率: | 2.20 （10のGHz） |
| 誘電正接 | 0.0009 （10のGHz） |
| 層の計算: | 二重味方されたPCB、多層PCB、雑種PCB |
| 銅の重量: | 1oz （35µm）、2oz （70µm） |
| 誘電性の厚さ | 20mil （0.508mm）、30mil （0.762mm）、60mil （1.524mm） |
| PCBのサイズ: | ≤400mm X 500mm |
| はんだのマスク: | 緑、黒く、青、黄色、赤い等。 |
| 表面の終わり: | 裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP、純粋な金によってめっきされる等… |
私達の利点
1. 技術設計は問題が試作期間に起こることを防ぐ;
2. ISO9001、ISO14001、ISO13485、ULは製造の工場を証明した;
3. AOIの点検;
4. 強力なPCBの機能はあなたの研究開発、販売およびマーケティングを支える;
5. 時間通りに配達高いより98%のオン時間配達率;
6. 層HDI PCBs;
7. 16000㎡研修会;1ヶ月あたりの30000㎡出力機能;1ヶ月あたりの8000のタイプのPCB;
8. 速いCADCAMの点検および自由なPCBの引用語句;
9. 多様化させた出荷方法:Federal Express、DHL、TNT、EMS;
10. プロトタイプのためのMOQ、安価および小さい操業量無し;
付録:DiClad 880の典型的な特性
| 特性 | テスト方法 | 条件 | DiClad 880 |
| 比誘電率@ 10のGHz | IPC TM-650 2.5.5.5 | C23/50 | 2.17、2.20 |
| 比誘電率@ 1つのMHz | IPC TM-650 2.5.5.3 | C23/50 | 2.17、2.20 |
| 誘電正接@ 10のGHz | IPC TM-650 2.5.5.5 | C23/50 | 0.0009 |
| 誘電正接@ 1つのMHz | IPC TM-650 2.5.5.3 | C23/50 | 0.0008 |
| 熱係数のえー（ppm/°C） | IPC TM-650 2.5.5.5 合わせられる |
-10°Cへの+140°C | -160 |
| 皮強さ（lbs.perのインチ） | IPC TM-650 2.4.8 | 熱圧力の後 | 14 |
| 容積抵抗（MΩ cm） | IPC TM-650 2.5.17.1 | C96/35/90 | 1.4 x 10 9 |
| 表面の抵抗（MΩ） | IPC TM-650 2.5.17.1 | C96/35/90 | 2.9 x 10 6 |
| アーク抵抗 | ASTM D-495 | D48/50 | >180 |
| 抗張係数（kpsi） | ASTM D-638 | 、23°C | 267、202 |
| 引張強さ（kpsi） | ASTM D-882 | 、23°C | 8.1、7.5 |
| 圧縮係数（kpsi） | ASTM D-695 | 、23°C | 237 |
| Flexural係数（kpsi） | ASTM D-790 | 、23°C | 357 |
| 絶縁破壊（kV） | ASTM D-149 | D48/50 | >45 |
| 密度（g/cm3） | ASTM D-792方法A | 、23°C | 2.23 |
| 吸水（%） | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
E1/105 + D24/23 | 0.02 |
| 上昇温暖気流の係数 | IPC TM-650 2.4.24 | 0°Cへの100°C | |
| 拡張（ppm/°C） | メトラー3000 | ||
| Ｘ軸 | 加工熱 | 25 | |
| Ｙ軸 | 検光子 | 34 | |
| Z軸 | 252 | ||
| 熱伝導性（W/mK） | ASTM E-1225 | 100°C | 0.261 |
| ガス放出 | NASA SP-R-0022A | 125°Cの≤ 10-6トル | |
| 総量の損失（%） | 最高1.00% | 0.01 | |
| 集められた揮発性 | 最高0.10% | 0.01 | |
| Condensable材料（%） | |||
| 水蒸気の回復（%） | 0.01 | ||
| 目に見える凝縮物（±） | いいえ | ||
| 燃焼性ULはE 80166をファイルする | UL 94の垂直はIPC TM-650 2.3.10を燃やす | C48/23/50、E24/125 | UL94-V0の大会の条件 |
