高周波タコニック PCB ボード RF-60A 1 オンス 25mil 裸銅

高周波タコニック PCB ボード RF-60A 1 オンス 25mil 裸銅

MOQ: 1個
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1 か月あたりの 5000PCS
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-4.V1.0
基材:
RF-60A
厚さ:
25ミル
基板サイズ:
12'x18'、18'x24'...
表面:
裸の銅
ハイライト:

ベア銅 PCB ボード、1 オンス タコニック PCB、RF-60A タコニック PCB

,

1oz Taconic PCB

,

RF-60A Taconic PCB

製品説明

高周波PCB RF-60A 1oz 25milの裸の銅PCB



RF-60Aで補強する編まれたガラスは優秀な三次元安定性を保障し、flexural強さを高める。限られたZ軸の拡張のために、それは非常に熱い設定の穴を通して確実にめっきすることができる。それは大体6.15の比誘電率の減らされた回路のサイズそして重量を、必要とする適用のための最適高いDKプロダクトである。それはRFのための大きい選択巡回する低い電気損失係数が原因でである。

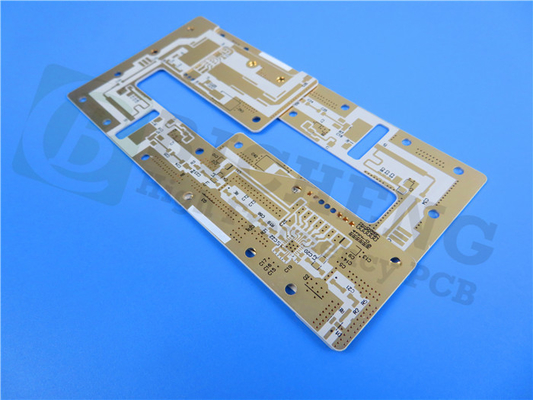

高周波タコニック PCB ボード RF-60A 1 オンス 25mil 裸銅 0



典型的な適用:

電力増幅器

フィルター及びカプラー

受動の部品

アンテナ



Taconic RF-60Aのデータ用紙

特性 テスト方法 単位 価値 単位 価値
Dk @ 10のGHz IPC-650 2.5.5.6   6.15   6.15
Df @ 10のGHz IPC-650 2.5.5.5 .1   0.0038   0.0038
湿気の吸収 IPC-650 2.6.2.1 % 0.02 % 0.02
絶縁破壊 IPC-650 2.5.6 kV 53 kV 53
絶縁耐力 ASTM D 149 V/mil 880 kV/mm 35
容積抵抗 IPC-650 2.5.17.1 (湿気の後で) Mohm/cm 9.0 x 108 Mohm/cm 9.0 x 108
表面の抵抗 IPC-650 2.5.17.1 (湿気の後で) Mohm 2.28 x 108 Mohm 2.28 x 108
アーク抵抗 IPC-650 2.5.1 193 193
Flexural強さ(MD) ASTM D 790 psi 18,300 N/mm2 126.2
Flexural強さ(CD) ASTM D 790 psi 14,600 N/mm2 100.7
引張強さ(MD) ASTM D 3039 psi 19,500 N/mm2 134.4
引張強さ(CD) ASTM D 3039 psi 16,300 N/mm2 112.4
ヤングの係数 ASTM D 3039 kpsi 1,590 N/mm2 11,000
ポアソンの比率 ASTM D 3039   0.068 N/mm2 0.068
圧縮係数 ASTM D 695 (23°C) kpsi 338   2,330
皮強さ(1つのoz。ED) IPC-650 2.4.8の秒。5.2.2 (熱圧力) lbs/in 8 N/mm 1.4
寸法安定性(MD) IPC-650 2.4.39の秒。(焼いた後) 5.4 mils/in 0.68 mm/M 0.68
寸法安定性(CD) IPC-650 2.4.39の秒。(焼いた後) 5.4 mils/in 1.05 mm/M 1.05
密度(比重) ASTM D 792 g/cm3 2.79 g/cm3 2.79
熱伝導性 ASTM F 433 W/M*K 0.4 W/M*K 0.4
CTE (X軸) ASTM D 3386 (- 30°C - 125°C) ppm/°C 9 ppm/°C 9
CTE (Y軸) ASTM D 3386 (- 30°C - 125°C) ppm/°C 8 ppm/°C 8
CTE (Z軸) ASTM D 3386 (- 30°C - 125°C) ppm/°C 69 ppm/°C 69
ガス放出(TML %の) ASTM E 595* % 0.02 % 0.02
ガス放出(CVCM %の) ASTM E 595* % 0.00 % 0.00
ガス放出(WVR %の) ASTM E 595* % 0.01 % 0.01
燃焼性の評価 UL 94   V-0   V-0
