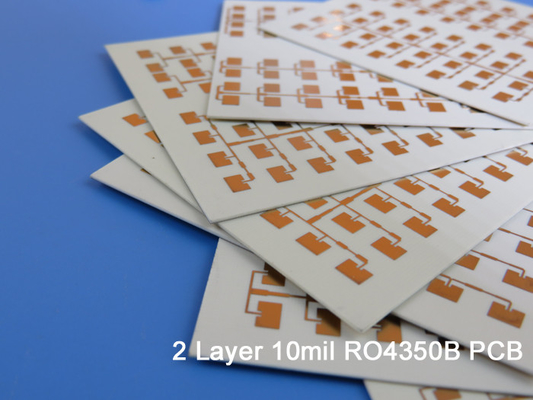

ロジャース 4350 PCB 両面高周波サーキット ボード 10 ミル

ロジャース 4350 PCB 両面高周波サーキット ボード 10 ミル

MOQ: 1個
価格: USD9.99-99.99
標準パッケージ: 真空バッグ+カートン
配達期間: 8-9営業日
決済方法: T/T
供給能力: 1 か月あたりの 5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-8.V1.0
基材:
ロジャース 4350
層の計算:
2つの層
PCBの厚さ:
10ミル
表面仕上げ:
液浸の金
ハイライト:

両面高周波回路基板、Rogers 4350 PCB 回路基板、10 Mil Rogers PCB 基板

,

Rogers 4350 PCB Circuit Boards

,

10 Mil Rogers PCB Board

製品説明

ロジャース4350はPCB 10ミルの倍高周波サーキット ボード味方した



ロジャース4350の高周波PCBsは優秀な高周波性能および安価を提供するように大量の適用設計されている炭化水素の陶磁器の積層物から成っている。それらは標準的なエポキシ/プロセス ガラス(FR-4)のを使用して製造することができるPTFEではない。



それに3.48の比誘電率、10のGHzの0.0037の誘電正接がある。低い誘電性の許容および低損失はより高い動作周波数の適用を可能にする。



rogesの拡張係数は4350の回路優秀な寸法安定性を表わしている板を可能にする銅のそれに類似している。そしてそれに>280°Cある(536°F)は、従って拡張の特徴のTgが温度を処理する回路の全体の範囲に安定している残る。



ロジャースRO4350B PCBsは高い発電のアンプ、マイクロウェーブ電力増幅器、celluar基地局のアンテナ等でsucessfullly以上10年使用された。



RO4350Bの典型的な価値
特性 RO4350B 方向 単位 条件 テスト方法
比誘電率、εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5によって締め金で止められるStripline
比誘電率、εDesign 3.66 Z   8つから40のGHz 微分位相の長さ方法
消滅Factortanのδ 0.0037
0.0031
Z   10 GHz/23℃
2.5 GHz/23℃
IPC-TM-650 2.5.5.5
εの熱係数 +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
容積抵抗 1.2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
表面の抵抗 5.7 x109   COND A IPC-TM-650 2.5.17.1
電気強さ 31.2(780) Z Kv/mm (v/mil) 0.51mm (0.020") IPC-TM-650 2.5.6.2
抗張係数 16,767 (2,432)
14,153 (2,053)
X
Y
MPa (ksi) RT ASTM D 638
引張強さ 203 (29.5)
130 (18.9)
X
Y
MPa (ksi) RT ASTM D 638
Flexural強さ 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
寸法安定性 <0>X、Y mm/m
(ミル/インチ)
etch+E2/150℃の後 IPC-TM-650 2.4.39A
熱膨張率 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
熱伝導性 0.69   W/M/oK 80℃ ASTM C518
湿気の吸収 0.06   % 48hrs液浸0.060"
サンプル温度50℃
ASTM D 570
密度 1.86   gm/cm3 23℃ ASTM D 792
銅の皮Stength 0.88
(5.0)
  N/mm
(pli)
はんだの浮遊物の後1つのoz。
EDCホイル
IPC-TM-650 2.4.8
燃焼性 (3) V-0       UL 94
互換性がある無鉛プロセス はい
