| PCB材料: | 織りガラス繊維強化 PTFE ラミネート | 比誘電率: | 2.3 |
|---|---|---|---|
| レイヤー数: | 片面基板、両面基板、多層基板、ハイブリッド基板 | 誘電体の厚さ: | 31mil(0.787mm)、93mil(2.286mm)、125mil(3.175mm) |
| 銅の重量: | 1オンス (35µm)、2オンス (70µm) | 表面の終わり: | 浸漬金、HASL、浸漬銀、浸漬錫、ベア銅、OSP、純金メッキなど. |
| ハイライト: | 編まれたグラスファイバー マイクロ波 PCB、PTFE ベースのマイクロ波 PCB、125mil Rogers PCB ボード,PTFE Based Microwave PCB,125mil Rogers PCB Board |
||
ロジャースDiClad 870の編まれたガラス繊維はPTFEベースの31mil 93mil 125milのマイクロウェーブPCBを補強した

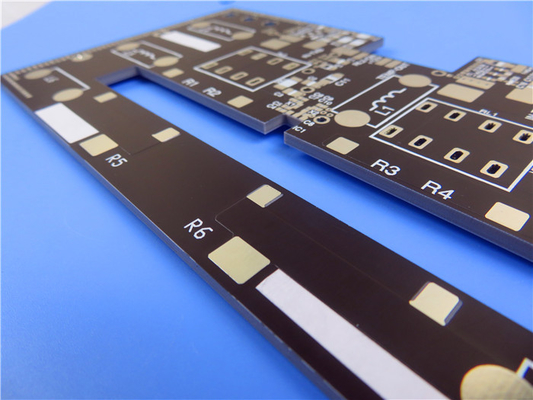

（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
概説
DiCladはプリント基板の基質として870の積層物使用のための編まれたfiberglass/PTFEの複合材料である。nonwovenガラス繊維と比較して対等な比誘電率のPTFEベースの積層物を、DiClad 870の編まれたガラス繊維の補強提供するより大きい寸法安定性を補強した。
DiCladはDiCladシリーズの他の積層物として同じような厚さで編まれたガラス繊維の少数の層およびPTFEの内容のより高い比率の使用によって870の積層物より低い比誘電率（Dk）および誘電正接を提供する。
特徴及び利点
1. 10GHzおよび1つのMHzの2.33の比誘電率
2. 10GHzの.0013の誘電正接
3. PTFE間の低湿の吸収は合成物を基づかせていた
4. 広い周波数範囲容易な設計転移をおよび設計のスケーラビリティ上の安定したDk保障する
5. 低いDkはより低い挿入損失のためのすかし幅を支える
6. 銅はXおよびＹ軸のCTEに一致させた
7. TML、CVCMおよびWVRの優秀なガス放出の価値。
8. UL94-V0の大会の条件
私達のPCBの機能（DiClad 870）
| PCBの機能（DiClad 870） | |
| PCB材料: | 編まれたガラス繊維はPTFEの積層物を補強した |
| 指定: | DiClad 870 |
| 比誘電率: | 2.3 |
| 層の計算: | Sinlge味方されたPCB、両面PCB、多層PCB、雑種PCB |
| 誘電性の厚さ: | 31mil （0.787mm）、93mil （2.286mm）、125mil （3.175mm） |
| 銅の重量: | 1oz （35µm）、2oz （70µm） |
| PCBのサイズ: | ≤400mm X 500mm |
| はんだのマスク: | 緑、黒く、青、赤く、黄色等。 |
| 表面の終わり: | 液浸の金、HASL、液浸の銀、液浸の錫、裸の銅、OSP、純粋な金によってめっきされる等… |
典型的な適用
1. 段階的に行なわれる商業-配列ネットワーク
2. デジタル ラジオのアンテナ
3. フィルター、カプラー、LNAs
4. ガイダンス制度
5. 低損失の基地局のアンテナ
6. レーダーの供給ネットワーク
私達の利点
1. 広範囲高周波材料:ロジャース、Taconic、等せしめること、Isola、Shengyi。
2. 16000㎡研修会;1ヶ月あたりの30000㎡出力機能;1ヶ月あたりの8000のタイプのPCB;
3. ISO9001、ISO14001、ISO13485、ULは製造の工場を証明した;
4. 速いCADCAMの点検および自由なPCBの引用語句;
5. 高周波PCBの経験の20+年以上;
6. 多様化させた出荷方法:Federal Express、DHL、TNT、EMS;
7. プロトタイプのためのMOQ、安価および小さい操業量無し;
8. 時間通りに配達:>98%;顧客の不平率: <1>
付録:DiClad 870のデータ用紙
| 特性 | DiClad 870 | 条件 | テスト方法 |
| 電気特性 | |||
| 比誘電率@ 10のGHz | 2.33 | C23/50 | IPC TM-650 2.5.5.5 |
| 比誘電率@ 1つのMHz | 2.33 | C23/50 | IPC TM-650 2.5.5.3 |
| 誘電正接@ 10のGHz | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
| 誘電正接@ 1つのMHz | 0.0009 | C23/50 | IPC TM-650 2.5.5.3 |
| 熱係数のえー（ppm/°C） | -161 | -10°Cへの+140°C | IPC TM-650 2.5.5.5 合わせられる |
| 容積抵抗（MΩ cm） | 1.5 x 10 9 | C96/35/90 | IPC TM-650 2.5.17.1 |
| 表面の抵抗（MΩ） | 3.4 x 10 7 | C96/35/90 | IPC TM-650 2.5.17.1 |
| アーク抵抗 | >180 | D48/50 | ASTM D-495 |
| 絶縁破壊（kV） | >45 | D48/50 | ASTM D-149 |
| 機械特性 | |||
| 皮強さ（lbs.perのインチ） | 14 | 熱圧力の後 | IPC TM-650 2.4.8 |
| 抗張係数（kpsi） | 485 （MD）、346 （CD） | 、23°C | ASTM D-638 |
| 引張強さ（kpsi） | 14.9 （MD）、11.2 （CD） | 、23°C | ASTM D-882 |
| 圧縮係数（kpsi） | 327 | 、23°C | ASTM D-695 |
| Flexural係数（kpsi） | 437 | 、23°C | ASTM D-790 |
| 熱特性 | |||
| （ppm/°C） Ｘ軸のＹ軸のZ軸熱膨張率 | 17 29 217 | 0°Cへの100°C | IPC TM-650 2.4.24メトラー3000の加工熱の検光子 |
| 熱伝導性（W/mK） | 0.257 | 100°C | ASTM E-1225 |
| 燃焼性UL | UL94-V0の大会の条件 | C48/23/50、E24/125 | UL 94の垂直はIPC TM-650 2.3.10を燃やす |
| 物理的性質 | |||
| 密度（g/cm3） | 2.26 | 、23°C | ASTM D-792方法A |
| 吸水（%） | 0.02 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| ガス放出の総量の損失（%）は集めた揮発Condensable材料（%）の水蒸気の回復（%）の目に見える凝縮物（±）を | 0.02 0.00 0.01いいえ | 125°Cの≤ 10-6トル | NASA SP-R-0022Aの最高1.00%最高0.10% |
