| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 1 か月あたりの 5000pcs |

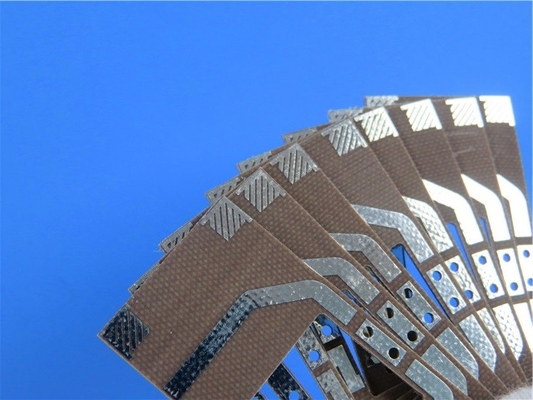

HASL を付いた DiClad 870 マイクロ波PCB 双面型 31mm 0.8mm厚い兵士マックスも シルクスクリーンも
(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)
一般説明
これは31ミリリットルのDICLAD 870基板で構築された双面マイクロ波PCBの一種です. これは溶接マスクやシークリーンのないシンプルな印刷回路板です.パッドの表面の仕上げは,熱気溶接レベルによって保護されています (HASL)30mm×80mmのボードサイズで 1オンス銅完成品です
すべてのオープンショート回路テストとIPC-クラスII規格の厳格な遵守は,出荷前にボードで行われます.12kgの箱と25枚のボードを詰め込んだ袋で.
PCB パラメーター
| PCB の サイズ | 80mm × 300mm = 1枚 |
| 板のタイプ | 高周波PCB,マイクロ波PCB |
| 層数 | 2層 |
| 表面マウント部品 | はい |
| 穴 の 部品 を 通し て | N/A |
| レイヤースタック | 銅 ------- 17um ((0.5オンス) +プレート上層 |
| ディクラッド 870,0.787mm | |
| 銅 ------- 17um ((0.5オンス) +プレートボット層 | |
| テクノロジー | |
| 最小の痕跡と空間: | 15m / 15m |
| 最小/最大穴: | 0.9 mm / 0.9 mm |
| 異なる穴の数: | 1 |
| 穴数: | 4 |
| 磨いたスロット数: | 1 |
| 内部切断数: | 1 |
| 阻力制御: | ありません |
| 金色の指の番号: | 0 |
| 板材 | |
| エポキシガラス: | ディクラッド 870,0.787mm |
| 末尾のホイール外側: | 1オンス |
| ファイナルホイール内側: | 1オンス |
| PCBの最終高さ: | 0.9 mm ±012 |
| 塗装とコーティング | |
| 表面塗装 | HASL Pb がない |
| 溶接マスク 適用: | N/A |
| 溶接マスクの色: | N/A |
| 溶接マスクタイプ: | N/A |
| 形状/切断 | ルーティング |
| 標識 | |
| コンポーネント伝説の側面 | N/A |
| 部品レジェンドの色 | N/A |
| 製造者名またはロゴ: | N/A |
| VIA | 穴 (PTH) を塗装し,最小サイズは0.9mmである. |
| 燃やす可能性の評価 | 94V-0 |
| 次元容量 | |
| 輪郭の寸法: | 0.0059" |
| 板の塗装: | 0.0029" |
| ドリルの許容量: | 0.002 " |
| テスト | 100% 送料前の電気テスト |
| 提供される美術品の種類 | メールファイル,ゲルバー RS-274-X,PCBDOCなど |
| サービスエリア | 世界中で 世界的に |
私たちのPCB能力 (2023年)
| パラメータ | 価値 |
| 層数 | 1から32 |
| 基板材料 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroid 5880LZ; TMM3,TMM4,TMM6,TMM10,TMM10i,TMM13i,Kappa 438; TLF-35; RF-35TC,RF-60A,RF-60TC,RF-35A2,RF-45,RF-10,TRF-45; TLX-0,TLX-6,TLX-7,TLX-8;TLX-9,TLY-3,TLY-5,TLY-5ZPTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK30DK32DK338DK35DK40DK44DK615, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; ディクラッド880, ディクラッド870, ディクラッド527; アイソクラッド917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; ネルコ N4000, N9350, N9240;SCGA-500 GF220SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180Aなど), FR-4 高CTI>600V;ポリマイド,PET;メタルコアなど |
| 最大サイズ | 飛行試験: 900*600mm,固定装置試験 460*380mm,試験なし 1100*600mm |
| 取締役会 概要 許容 | ±0.0059" (0.15mm) |
| PCB 厚さ | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| 厚さ許容量 (T≥0.8mm) | ±8% |
| 厚さ 容量 (t<0.8mm) | ±10% |
| 隔熱層厚さ | 00.075mm~5.00mm 半径は0.075mm~5.00mm 半径は0.0295mm~0.1969mm |
| 最小軌跡 | 0.003" (0.075mm) |
| 最小スペース | 0.003" (0.075mm) |
| 外部銅厚さ | 35μm~350μm (1oz~10oz) |
| 内部の銅厚さ | 17μm~350μm (0.5オンス~10オンス) |
| 穴を掘る (機械) | 00.2mm~6.35mm |
| 完成した穴 (機械) | 00.10mm~6.30mm |
| 直径 容量 (機械用) | 0.00295インチ (0.075mm) |
| 登録 (機械) | 0.00197インチ (0.05mm) |
| アスペクト比 | 12:1 |
| 溶接マスクタイプ | LPI |
| ミン・ソルダーマスク・ブリッジ | 0.00315インチ (0.08mm) |
| ソーダーマスクの最小クリアランス | 0.00197インチ (0.05mm) |
| 直径経由でプラグ | 00.0098" - 0.0236" (0.25mm - 0.60mm) |
| 阻力制御の許容度 | ±10% |
| 表面塗装 | HASL,HASL LF,ENIG,インマージョンチーン,インマージョンシルバー,OSP,ゴールドフィンガー,純粋なゴールド塗装など |
世界 規模 に 配達 し て い ます か
Bicheng Ltd を通じて購入できるすべてのPCB は,禁輸されていない国々に世界中に送られる.我々は,DHL,FedEx,TNT,UPS,EMSおよびAramexからあなたのために適切な運送会社を選択します.
高周波機器は 備蓄中か?
3000シリーズ,4000シリーズ,5000シリーズ,6000シリーズなど,RFシリーズとタコニック材料,TLXシリーズワングリング材料F4BとDK22高周波材料の種類が非常に多いので,注文前に販売担当者に相談できます.
注文を回収できますか?
DHL,UPS,FedExなどであなたのアカウントを通じて私たちの施設からボードの注文またはPCBの収集をピックアップすることは全く問題ではありません.必要な輸出書類や書類の準備を手伝います.
配送 に は いくら かかる でしょ う か
選択できる様々な運送業者がいます.通常,私たちはあなたのために最高の送料を支払うものを選びます.あなたの注文が緊急であれば,私たちは迅速なタイミングで運送業者を選ぶのに役立ちます.
PCB を 返す こと が でき ます か
PCBは不可逆のカスタム製製品で,品質の問題がない場合は商品を返品することはできません.
注文 は いつ 届く か
5時までに完成した PCBは同じ日に送られます アジアの顧客は2~3日以内に入手できますヨーロッパの顧客は6~7日,アメリカの顧客は6~7日輸送の複雑さのために,輸送業者はこれを保証しません.
パッケージ に 署名 する 必要 が あり ます か
すべての注文はDHL,UPS,FedEx,TNT,Aramex,EMSで送ります.
注文 を 追跡 する の は どう です か
PCBボードが配達されたら,販売部からメールで送料確認が送られ,追跡番号が表示されます.この番号は公式ウェブサイトで追跡できます.
パッケージ が 損なわれ たり 失われ たり し たら どう す べき です か
PCBの内部は泡状の材料で,外はKKグレードの紙箱で,PCBを保護します. しかし,あなたのパッケージが失われ,または損傷した場合,輸送会社に連絡し,代替生産を安排するために,すぐに私たちと連絡する必要があります破損した物品を参考に保管してください
|
|
