Rogers TMM10 PCB 材料による高い PTH ホール信頼性

Rogers TMM10 PCB 材料による高い PTH ホール信頼性

詳細情報
ハイライト:

高 PTH 穴 PCB 材料、TMM10 PCB ボード、複合 PCB 材料

,

TMM10 PCB Board

,

Composite PCB Material

製品説明

この記事では、熱硬化性マイクロ波材料の一種である TMM10 PCB について説明します。Rogers TMM10 PCB は、セラミックと熱硬化性ポリマーで作られた複合材料で、ストリップ ラインおよびマイクロ ストリップ アプリケーションにおける PTH ホールの信頼性が高くなるように設計されています。PTFE とセラミックベースの基板の両方の利点を組み合わせていますが、同じ機械的特性や製造技術によって制限されません。

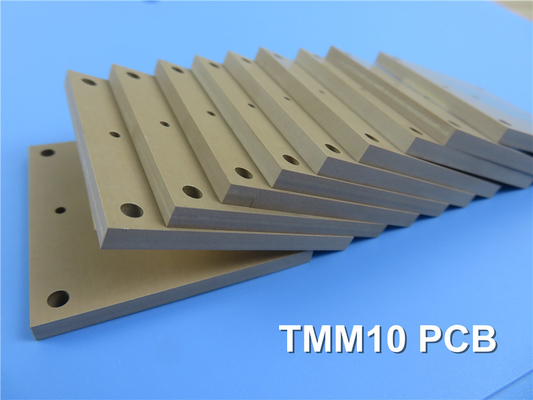

Rogers TMM10 PCB 材料による高い PTH ホール信頼性 0



TMM10 データシートによると、この材料はプロセス Dk 値 9.2 の高い誘電率を備えており、フィルターやカプラーなどの小さな体積を必要とするデバイスに適しています。誘電正接は 10 GHz で 0.0022 と非常に低くなります。熱誘電率 (TCDk) も |50| 未満であることが望ましいです。ppm/℃。これにより、自動車エレクトロニクスや 5G 基地局など、非常に変化しやすい温度環境にボードを取り付ける必要があるアプリケーションでの使用に最適です。



TMM10 は優れた体積抵抗率と表面抵抗率を備えており、PCB 組み立て中の安全な温度である最大 425℃ (熱重量分析 - TGA によって測定) の分解温度 (Td) に耐えることができます。その熱膨張係数は銅の熱膨張係数に似ており、その機械的特性がクリープやコールドフローに耐えることが保証されています。TMM10 も一種の熱管理ボードであり、熱伝導率は 0.76 W/m/K です。



熱応力後の銅剥離強度は 5.0 ポンド/インチ (0.9 N/mm) です。縦方向および横方向の曲げ強度は 13.62 Kpsi、曲げ弾性率は 1.79 Mpsi です。1.27mm の素材の吸湿率は 0.09%、厚さ 3.18mm の素材では 0.2% です。比重は2.77、比熱容量は0.74J/g/Kです。TMM10 は鉛フリープロセスに対応しています。



Rogers TMM10 PCB 材料による高い PTH ホール信頼性 1



TMM10 PCB は、20 ミル、30 ミル、50 ミル、60 ミルなど、さまざまな厚さで入手できます。200 ミル、300 ミル、500 ミルなどのより厚い厚さも利用できます。高周波材料の最大 PCB サイズは 400mm x 500mm で、TMM10 PCB は単層、二層、多層、およびハイブリッド設計にすることができます。社内ではさまざまな色のはんだマスクが用意されており、浸漬金、HASL、浸漬銀、浸漬錫、OSP、ENEPIG、純金などのさまざまな保護コーティングを使用して SMD パッドを保護できます。 。



TMM10 材料はプロセス化学薬品に耐性があり、回路製造プロセス中の損傷を軽減します。無電解めっきの前にナフタン酸ナトリウム処理を必要とせず、熱硬化性樹脂により信頼性の高いワイヤボンディングが可能です。TMM10 PCB のアプリケーションには、パワー アンプおよびコンバイナ、フィルタおよびカプラ、衛星通信システム、全地球測位システムのアンテナ、およびパッチ アンテナが含まれます。
