| ハイライト: | GPS 高周波PCB,0.8mm 浸透金PCB,高周波PCB板 30ミリ |
||
|---|---|---|---|
高周波アプリケーションの要求を満たす 最先端のソリューションです 先進的な機能と卓越した性能によりこのPCBは幅広い用途に最適です高性能アンプから衛星システムまで
RF-60TC PCBは,ガラス強化PTFEセラミック複合材料を使用して構築されており,信頼性と効率的な動作を保証する優れた特性があります.その介電常数 (Dk) は6です.10 GHz で 15 と 0 の消耗因子10 GHz/23°Cで優れた信号完整性を提供し,損失を最小限に抑え,全体的な性能を向上させる.-50°Cから150°Cの間では58ppm/°Cで,異なる温度で安定した性能を実現する.
RF-60TC PCB の顕著な利点の1つは,信号伝送を向上させ,干渉を軽減する,改善された損失接点です.高熱伝導性が効率的な熱散を保証する要求された動作条件に耐えるようにする.強化された寸法安定性と低Z軸熱膨張係数 (CTE) 40ppm/°Cは,信頼性と機械的ストレスの耐性を提供します.
RF-60TC PCBは金属に優れた粘着性を示し,堅牢で信頼性の高い接続を提供します.周波数と温度を超えて安定したDKは,異なる環境で一貫したパフォーマンスを保証しますさらに,PCBは湿度吸収が低く,耐久性と長寿性を高めます.

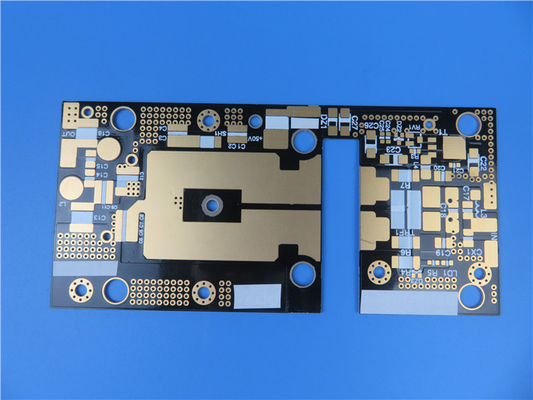

RF-60TC PCBのスタックアップは,厚さ35μmの銅層と0.762mm (30mil) のタコニックコアRF-60TCで構成される2層の硬い設計を有する.完成板の厚さ0耐久性と柔軟性のバランスをとっています 耐久性と柔軟性のバランスをとっています20 μm による塗装厚さと浸し金表面仕上げにより PCB の信頼性と導電性を向上させる.
43.88mm x 33.19mmの尺寸で,RF-60TC PCBは,コンパクトな形状を備えており, +/- 0.15mmの許容度で正確な寸法を維持しています.最小の痕跡/スペースは 6/7ミリ,最小の穴の大きさは 0.40mmは複雑なデザインと高密度の回路を可能にします. 盲目バイアスの欠如は製造プロセスを簡素化し,プロジェクトにシームレスな統合を可能にします.
最高の品質基準を確保するため,RF-60TC PCBは出荷前に100%の電気テストを受け,信頼性と性能を保証するIPC-Class-2規格に準拠しています.
25つのコンポーネント,68つのパッド (47つのスルーホールパッドと21つのトップSMTパッドを含む),42つのバイアス,4つのネットで,RF-60TC PCBは幅広い電子システムとの汎用性と互換性を提供しています.
RF-60TC PCBの卓越した性能により 様々な用途に最適です 高功率アンプ,小型アンテナ, GPS,パッチ,RFIDリーダー,フィルター,カップラー,分割器この高品質のPCBソリューションに簡単にアクセスできるようにしています.
技術的な問い合わせやさらなる情報については, sales10@bichengpcb.com でアイビーに連絡してください. 私たちは,私たちの最先端のRF-60TC PCBでプロジェクトを生き生きとさせるのに役立ちます.
| Dk @ 10 GHz | IPC-650 2 試聴する5.5.5.1 (修正) | 6.15 ± 015 | 6.15 ± 015 | ||
| Df @ 10 GHz | IPC-650 2 試聴する5.5.5.1 (修正) | 0.002 | 0.002 | ||
| TcK | ppm/°C | - 3つ581 | ppm/°C | - 3つ581 | |
| ダイレクトリック分解 | IPC-650 2 試聴する5.6 | kV | 55 | kV | 55 |
| 介電力強度 | IPC-650 2 試聴する5.6.2 | V/ml | 550 | V/mm | 21,654 |
| 弧抵抗 | IPC-650 2 試聴する5.1 | 秒数 | >180 | 秒数 | >180 |
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.03 | % | 0.03 |
| 折りたたみの強度 (MD) | IPC-650 2 試聴する4.4 | PSI | 10,000 | N/mm2 | 69 |
| 折りたたみの強度 (CD) | IPC-650 2 試聴する4.4 | PSI | 9,000 | N/mm2 | 62 |
| 張力強度 (MD) | IPC-650 2 試聴する4.19 | PSI | 9,000 | N/mm2 | 62 |
| 張力強度 (CD) | IPC-650 2 試聴する4.19 | PSI | 7,000 | N/mm2 | 48 |
| ユング・モジュール (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | N/mm2 | 4971 |
| 魚の比 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
| 皮を剥がす強度 (1オンス ED) | IPC-650 2 試聴する4.8 | パウンド/イン | 8 | N/mm | 1.43 |
| 熱伝導性 (無着) | IPC-650 2 試聴する4.50 | W/M*K | 0.9 | W/M*K | 0.9 |
| 熱伝導性 (CH/CH) | IPC-650 2 試聴する4.50 | W/M*K | 1 | W/M*K | 1 |
| 熱伝導性 (C1/C1) | IPC-650 2 試聴する4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
| 次元安定性 (MD) | IPC-650 2 試聴する4.39 第5.4節 (焼いた後) | ミル/イン | 0.01 | mm/M | 0.01 |
| 次元安定性 (CD) | IPC-650 2 試聴する4.39 第5.4節 (焼いた後) | ミル/イン | 0.69 | mm/M | 0.69 |
| 次元安定性 (MD) | IPC-650 2 試聴する4.39 第5.5 節 (熱圧) | ミル/イン | 0.06 | mm/M | 0.06 |
| 次元安定性 (CD) | IPC-650 2 試聴する4.39 第5.5 節 (熱圧) | ミル/イン | 0.8 | mm/M | 0.8 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 (湿度後) | ほら | 1.0×108 | ほら | 1.0×108 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 (湿度後) | モーム/cm | 1.0×108 | モーム/cm | 1.0×108 |
| CTE (X,Y軸) | IPC-650 2 試聴する4.41 (RT-150 °C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
| CTE (Z軸) | IPC-650 2 試聴する4.41 (RT-150 °C) | ppm/°C | 40 | ppm/°C | 40 |
| 密度 (特異重力) | IPC-650 2 試聴する3.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| 特定熱量 | IPC-650 2 試聴する4.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td (2% Wt. 損失) | IPC - 650 2 試聴する4.24.6 / TGA | °F | 930 | °C | 500 |
| Td (5%のWt損失) | IPC - 650 2 試聴する4.24.6 / TGA | °F | 960 | °C | 515 |
| 炎症性評価 | UL 94 | V-0 | V-0 |
RF-60TC PCB:高周波アプリケーションのパワーを解放する
紹介:
高周波アプリケーションは 卓越した性能と信頼性を 提供する最先端のソリューションを必要としています RF-60TC PCBの導入により高周波電子機器へのアプローチを 変えようとしています.
卓越した性能と信頼性
RF-60TC PCBは 卓越した性能と信頼性で 市場を代表していますこのPCBは,例外的な信号の完整性を提供し,損失を最小限に抑えます.10GHzで6.15の介電常数 (Dk) と0.002の低消耗因子 (Df) は,精密で効率的な信号伝送を保証する.RF-60TC PCBは,顕著な次元安定性と機械的強度を示しています重要な用途の信頼性の高い選択となります
| PCB 材料: | PTFEベースのセラミック製のガラス繊維 |
| 名称: | RF-60TC |
| ダイレクトリ常数: | 6.15 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm),1oz (35μm) |
| PCBの厚さ: | 10ミリ (0.254mm); 20ミリ (0.508mm), 25ミリ(0.635mm); 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSPなど |
高周波アプリケーションのための最先端機能:
RF-60TC PCBは高周波アプリケーションに最適化する 最先端の機能を搭載しています干渉を軽減し,正確なデータ送信を可能にします高熱伝導性により高効率の熱消散が確保され,高電力システムの厳しい動作条件に耐えることができます.RF-60TC PCBは金属に優れた粘着性を示しています信頼性の高い接続を提供します.
RF-60TCの科学: 特性と仕様:
RF-60TCPCBをよりよく理解するために その特性と仕様を詳しく見てみましょう 10GHzで 6.15 ± 0.15 の介電常数でRF-60TC PCBは異なる周波数で安定した性能を維持します0.002 の消散因子は,最小限の信号損失を保証し,最適な性能をもたらします.581 ppm/°C は,幅広い温度範囲で一貫した性能を保証します.
低負荷関数で信号の整合性を向上させる:
信号の整合性は高周波アプリケーションにおいて極めて重要であり,RF-60TC PCBはこの点で優れている.低損失触角により信号の衰弱と歪みが最小限に抑えられる.正確かつ信頼性の高いデータ送信を可能にしますこの機能は,特に高電力増幅器,小型アンテナ,GPSシステム,パッチおよびRFIDリーダーなどのアプリケーションに有益です.
要求の高い環境で最適な熱管理:
高周波アプリケーションでは,しばしばかなりの熱量が生成され,熱管理が重要になります. RF-60TC PCBの高熱伝導性 0.9 W/M*K は効率的な熱分散を保証します.過熱を防止し,最適な性能を維持するこの機能は,衛星システムや高功率アンプなどの熱安定性が不可欠なアプリケーションでは非常に重要です.
耐久性 耐久性 安定性 機械的強度
RF-60TC PCBは 厳しい条件に耐えるように設計されています卓越した寸法安定性と低Z軸熱膨張係数 (CTE) 40ppm/°Cは,異なる温度と機械的ストレスの下でも信頼性の高い性能を保証します折りたたみ強度と拉伸強度がそれぞれ10,000psi (続き) と9,000psiで,RF-60TCPCBは優れた機械的な強度を提供し,折りたたみや伸縮に耐える.これらの特性により,安定性と耐久性が最重要となるアプリケーションに理想的な選択になります.
RF-60TC PCBの用途と産業:
RF-60TC PCBは,様々な産業における高周波アプリケーションで広く使用されています.高速データ通信システムと5Gインフラストラクチャの開発を可能にしますRF-60TC PCB は,航空宇宙のアプリケーションにおいて,信頼性の高い通信とナビゲーションシステムを保証します.自動車産業は,レーダーシステム,衝突回避,運転手支援システムさらに,RF-60TC PCB は医療機器,産業自動化,軍事機器などに応用されています.
結論:RF-60TCでプロジェクトを向上させてください
RF-60TC PCBは 卓越した性能,信頼性,先進的な機能で 高周波アプリケーションの新しい基準を設定しています自動車RF-60TCPCBは,無敵の信号完整性,熱管理,機械的な強度を提供します.信頼性と多角性のあるソリューションに投資し プロジェクトを成功の新たな高みに高めます.
