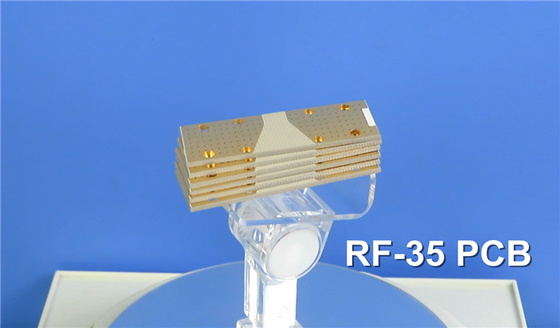

今日はタコニックのORCERファミリーの世界を 探検します RF-35という 特別な有機セラミックラミネートです
RF-35ラミナートはPTFE基層属で,織物ガラスで強化されている.この素晴らしい創造は,塗装されたPTFE繊維ガラスと陶器の詰め込み技術における タコニックの専門知識の頂点ですRF-35は,同じ周波数で0.0018の散布因子に伴い,1.9GHzで3.50の介電常数を持っています.
厚さ0.060インチで湿度吸収率はわずか0.02%で,RF-35は湿度に対する印象的な耐性を示しています.さらに,8.0ポンドを超える皮の強さを示しています.線形インチから1/2オンス厳格なIPC-TM 650 2 に基づいて,銅の1オンスに対して10ポンド/線形インチを超えている.4.8標準
さらに,この材料は41kVの介電分解,1.26 x 10^9Mohm/cmの体積抵抗,1.46 x 10^8Mohmの表面抵抗を示しています.厳格なIPC-TM 650 2によって決定される.5.6およびIPC-TM 650 2.5.17.1 測定値
RF-35は,IPCTM 650 2をベースに 180 秒を超えた印象的な弧抵抗を誇っています.5.1 標準.その折りたたみの強さは長さでは22000psi以上であり,横側ではASTM D 790試験によると18,000psiを超えています.張力強度測定は27を明らかにしています.縦方向に000psi (または187N/mm^2) と21psi (または187N/mm^2)ASTM D 638 規格に従って,横方向に000 psi (または145 N/mm^2) を保持する.
RF-35は,IPC-TM 650 2で測定された長さ方向の寸法安定度は0.00004インチ/インチ,横向の寸法安定度は-0.00010インチ/インチで,例外的な寸法安定性を示しています.4.39.
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| 変電気変 @ 1.9 GHz | IPC-TM 650 2 試験用5.5 | 3.5 | 3.5 | ||
| 消耗因子 @ 1.9 GHz | IPC-TM 650 2 試験用5.5 | 0.0018 | 0.0018 | ||
| 水分吸収量 (.060") | IPC-TM 650 2 試験用6.2.1 | % | 0.02 | % | 0.02 |
| 剥離強度 (1/2オンス.銅) | IPC-TM 650 2 試験用4.8 | パウンド/線形インチ | >8.0 | N/mm | >1.5 |
| 剥離強度 (1オンス銅) | IPC-TM 650 2 試験用4.8 | パウンド/線形インチ | >100 | N/mm | >1.8 |
| ダイレクトリック分解 | IPC-TM 650 2 試験用5.6 | kV | 41 | kV | 41 |
| 容積抵抗性 | IPC-TM 650 2 試験用5.17.1 | モーム/cm | 1.26×109 | モーム/cm | 1.26×109 |
| 表面抵抗性 | IPC-TM 650 2 試験用5.17.1 | ほら | 1.46×108 | ほら | 1.46×108 |
| 弧抵抗 | IPCTM 650 2 について5.1 | 秒数 | >180 | 秒数 | >180 |
| 折りたたみの長さ | ASTM D 790 | PSI | >22000 | N/mm2 | >152 |
| 折りたたみの強さ | ASTM D 790 | PSI | >18000 | N/mm2 | >124 |
| 伸縮強度 長さ | ASTM D 638 | PSI | 27,000 | N/mm2 | 187 |
| 横向きの拉伸強度 | ASTM D 638 | PSI | 21,000 | N/mm2 | 145 |
| 縦方向の次元安定性 | IPC-TM 650 2 試験用4.39 | 中/中 | 0.00004 | mm/mm | 0.00004 |
| 横の次元安定性 | IPC-TM 650 2 試験用4.39 | 中/中 | -0だった0001 | mm/mm | -0だった0001 |
| Tg | TMA | °C | >315 | °F | >600 |
| 熱伝導性 | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
| X-Y CTE | ASTM D 3386 (TMA) | ppm/°C | 19〜24 | ppm/°C | 19〜24 |
| Z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
| 炎症性 | UL-94 | V-0 | V-0 | ||
| 硬さ | ロックウェルMスケール | 34 | 34 |
高Tg材料はRF-35の特質であり, 315°Cを超える注目値である.
熱伝導性に関しては,RF-35はASTM F 433によって決定された0.24W/m/Kの数字を示しています.そのX-Y CTEは19-24ppm/°Cの間,Z CTEは64ppm/°Cを測定しています.ASTM D 3386 (TMA) 規格に基づいてさらに,RF-35は,UL-94で確認された炎症性のV-0評価を有し,ロックウェルMスケールで硬さ34%を記録しています.
単層,二層,多層,ハイブリッドの構成を含む PCB の様々なオプションを提供しています. 標準的な介電体厚さ10mm,20mm,30mm,60mlはすぐに入手できます完成した銅の厚さのオプションは 1オンスと 2オンスを含みます.
私たちの能力は最大 400 mm × 500 mm の PCB にまで及びます.これらは個々のボードまたは複数の代替設計のパネルである可能性があります.
私たちは緑,黒,青,黄色などの色を供給します. 我々はまた,浸透金,HASL,浸透銀,浸透鉛,OSP,純金銅も使っています
| PCB材料: | PTFEセラミックファイバーグラス |
| 名称: | RF-35 |
| ダイレクトリ常数: | 3.5 |
| 消耗因子 | 0.0018 |
| 層数: | 単層,二層,多層,ハイブリッドPCB |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| ラミネート厚さ: | 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑,黒,青,赤,黄色など |
| 表面塗装: | 浸透金,HASL,浸透銀,浸透鉛,OSP,純金,赤銅,ENEPIGなど |
PTFE ベースの基板の加工は,PTFE 樹脂システムの柔らかさのためにユニークな課題を提示します.基板に使用されるガラス繊維の種類によって影響されます繊維ガラスより重い織物は,切断に困難を伴う.
RF-35は強固な重量7628型ガラスを採用しており,優れた寸法安定性と硬さを提供します.この製品の掘削や経路は,平均重量のガラススタイルを使用するより多くの課題を提示することが注意することが重要です.
