商品の詳細:
お支払配送条件:
|
| 材料: | RO3006 | PCBのサイズ: | 63.44mm×48.5mm=2PCS |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) | 表面塗装: | 浸水金 |
| 層数: | 2層 | PCB 厚さ: | 0.3mm |
| ハイライト: | 10ミリ PCB,RO3006 PCB,高周波用PCB |
||
ロジャース RO3006は,様々な高周波アプリケーションで例外的な電気的および機械的安定性を提供するように設計された陶器で満たされたPTFE複合ラミネートです.この先進的な回路材料は,幅広い温度範囲で安定した介電常数 (Dk) を提供します室温に近いPTFEガラス材料で発生するDkステップ変化を排除する.
主要な特徴:
10 GHz と 23°C で 6.15 ± 0.15 のダイエレクトリック常数
10 GHz と 23°C で 0.002 の分散因数
熱分解温度 (Td) 500°C以上
熱伝導性0.79 W/mK
湿度吸収は0.02%
熱膨張係数 (CTE):
X軸: 17 ppm/°C
Y軸: 17 ppm/°C
Z軸: 24 ppm/°C
| RO3006 典型的な値 | |||||
| 資産 | RO3006 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 6.15±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 6.5 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.002 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -262 だった | Z | ppm/°C | 10 GHz -50°C150まで°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.27 0.15 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 105 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 105 | MΩ | コンド A | IPC25.17.1 | |
| ストレンジルモジュール | 1498 1293 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.02 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.86 | j/g/k | 計算した | ||
| 熱伝導性 | 0.79 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55から288まで)°C) |
17 17 24 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °CTGA | ASTM D 3850 | ||
| 密度 | 2.6 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 7.1 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
利点:
多層ボード設計に最適である,多種多様な電解常数に均一な機械特性
エポキシガラス多層板のハイブリッド設計で使用するのに適しています
平面内膨張系数が低い,より信頼性の高い表面に設置された組成物のために銅をマッチングする
温度変化に敏感なアプリケーションに適した優れた寸法安定性
生産量によるラミネート価格の経済性

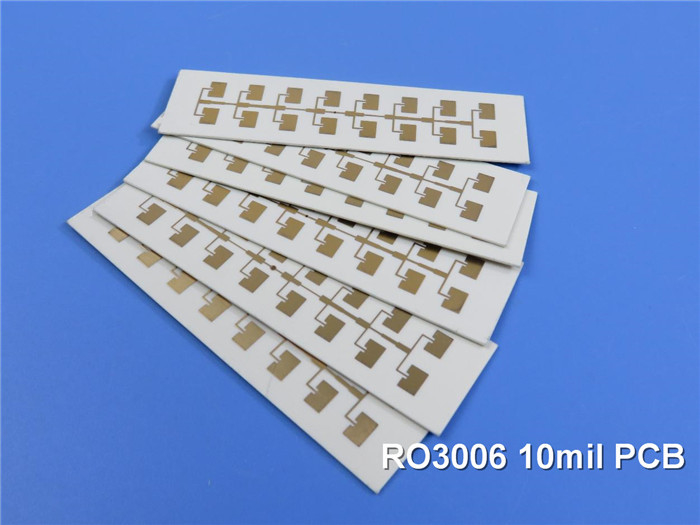

この2層硬いPCBには,0.254mm (10ml) のロジャースRO3006基板と35μmの銅層が搭載されている.ボードの寸法は63.44mm x 48.5mmで,完成厚さは0.3mmである.PCBは最小4/4mLの痕跡/スペースを持っています最小0.3mmの穴の大きさ,浸水金表面仕上げ.
自動車レーダー,地球定位衛星アンテナなど 様々な高周波用途に適しています携帯電話通信システムケーブルシステムでのデータリンク,リモートメーターリーダー,および電力バックプラン.
| PCB容量 (RO3006) | |
| PCB 材料: | セラミックで満たされたPTFE複合材料 |
| 名称: | RO3006 |
| ダイレクトリ常数: | 6.15 |
| 消耗因子 | 0.002 10GHz |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ラミネート厚さ: | 5ミリ (0.127mm), 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など |
RO3006 の 潜在力 を 解き放つ 高周波 の 応用 に 用い られる 汎用 的 な PCB 材料
高周波電子機器の世界を 変容させようとしている 革命的なPCB素材です RO3006は卓越した性能特性と 卓越した多用性RO3006は 最先端技術の領域で可能なものの限界を押し広げようとする エンジニアやメーカーにとって
RO3006の比類のない介電性能
RO3006 の卓越した性能の核心は,その卓越した介電性特性にある.この材料は,10 GHz で 6.15 ± 0.05 の介電常数 (Dk) を誇っています.周波数範囲を広げて一貫して信頼性の高い信号伝送を保証するこのレベルの精度と一貫性は,わずかな変化でも回路性能に重大な影響を与える高周波アプリケーションにおいて極めて重要です.
RO3006の低分散因数で信号損失を最小化する
印象 的 な 介電 特性 を 補完 し て,RO3006 は 10 GHz で 0.002 の 僅か の 低 消散 因数 (Df) で も 輝く.この 注目 さ れる 特質 は,信号 損失 を 最小 に する.高速デジタルおよびRFアプリケーションの効率的な電力転送と改善された信号完整性を可能にするRO3006は,あなたの回路が動作することを保証します.
卓越した効率と信頼性
信頼性の高い性能のために熱安定性を確保する
高周波電子機器の世界では 熱安定性が極めて重要です RO3006はこの点で優れています低熱電圧定数系数 (-262 ppm/°C) で,幅広い温度範囲で一貫した性能を保証するこの熱安定性により,RO3006は,温度変動が繊細な電子機器に被害を与えるような苛酷な環境に理想的な選択となります.
次元安定性: 高周波設計における精度維持
高周波PCB設計では 精度が鍵です RO3006は この面でも優れていますX軸とY軸の次元変化が0で.27 mm/m と 0.15 mm/m の条件 A において IPC-TM-650 2 に準拠する.2.4 標準.このレベルの寸法精度は,高周波回路が意図された性能特性を維持することを保証します.製造と環境条件が厳しいにもかかわらず.
鉛 の ない 互換性:現代 製造 に シームレス に 統合 する
環境に配慮した現代では 鉛のない製造プロセスが 業界標準になっています RO3006は円滑な統合を保証し,高価な回避方法やカスタムソリューションの必要性をなくす.
多様な 応用: 高周波 電子 機器 の 活用
RO3006の卓越した性能特性により,幅広い高周波アプリケーションに適した多用途素材です.無線通信システム用のアンテナとRF回路からデータセンターと電信インフラストラクチャのための高速デジタル回路までRO3006は 最先端技術の領域で可能なものの限界を押し広げようとする エンジニアや製造業者にとって信頼できるパートナーです
RO3006の潜在能力を発揮し デザイン目標を達成するのに 協力できることを楽しみにしています高周波の電子機器を 新しい高度に 持ち上げる準備ができているならRO3006はあなたが待っていた解決策です
