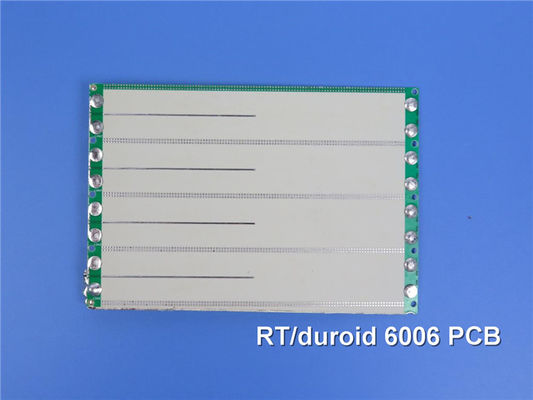

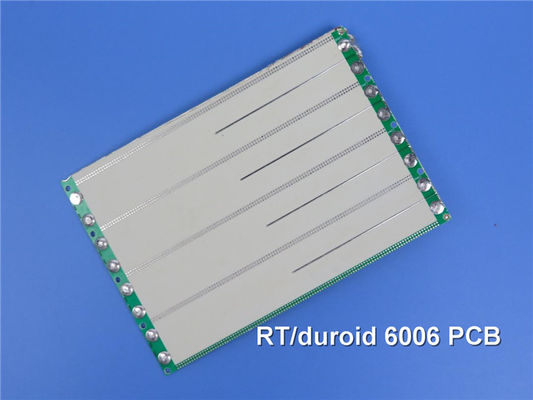

RT 低負荷回路プロジェクトのための2層板ソリューション

RT 低負荷回路プロジェクトのための2層板ソリューション

MOQ: 1pcs
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
NT1 電気自動車
PCBのサイズ:
65.33mm x 59.89mm=1PCS, +/- 0.15mm
銅の重量:
1オンス (1.4ミリ) の外層
表面塗装:
浸漬銀
層数:
2層
PCB 厚さ:
0.7mm
ハイライト:

NT2 プレート

,

デュロイド6006 2層板

,

低負荷回路プロジェクトボード

製品説明

電子機器の急速な進歩において,高性能印刷回路板 (PCB) の必要性は極めて重要です.RT/duroid 6006 PCBは,マイクロ波および電子回路のアプリケーションのための例外的なソリューションとして顕著ですこの記事では,RT/デュロイド6006の特徴,仕様,利点について詳しく説明します.現代の回路設計におけるその重要性を強調する.



材料の組成と特性
RT/duroid 6006は,優れた介電性特性を有する陶器-PTFE複合材料である.介電常数 (Dk) は10GHzで6.15 ± 0.15である.性能を維持しながら回路のサイズを大幅に削減できますこの高い Dk は,機能性を損なうことなく,コンパクトな回路を設計できるようにします.



主要な電気特性
消耗因子:RT/デュロイド6006は,低消耗因子0を誇っています.0027この特徴は,特にRFおよびマイクロ波回路において,高効率を要求するアプリケーションにとって極めて重要です.



熱安定性: 500 °Cを超える熱安定性により,RT/デュロイド6006は極端な温度に耐えるため,厳しい環境に適しています.その熱系数である介電常数は -410 ppm/°C幅広い温度範囲 (−50°C~170°C) で安定した性能を示します.


湿度吸収:PCBは湿度吸収率はわずか0.05%で,特に湿度のある条件では信頼性が向上します.この低水分吸収は,長寿と回路の性能一貫性に貢献.



資産 NT1 電気自動車 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 6.15±015 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 固定したストライライン
ダイレクトレクトル常数,ε設計 6.45 Z   8GHzから40GHz 分相長法
消耗因子,tanδ 0.0027 Z   10 GHz/A IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε -410 Z ppm/°C -50°Cから170°C IPC-TM-650 2 試行錯誤した5.5.5
容積抵抗性 7 × 107   モーム.cm A について IPC25.17.1
表面抵抗性 2 × 107   ほら A について IPC25.17.1
張力特性 ASTM D638 (0.1/min. ストレンドレート)
ヤングのモジュール 627 ((91) 517 ((75) X Y MPa (kpsi) A について
極限 の ストレス 20(2.8) 17(2.5) X Y MPa (kpsi) A について
究極 の ストレス 12 から 13 4 から 6 X Y % A について
圧縮特性   ASTM D695 (0.05/分ストレッチ率)
ヤングのモジュール 1069 (115) について Z MPa (kpsi) A について
極限 の ストレス 54 (7.9) Z MPa (kpsi) A について
究極 の ストレス 33 Z %
折りたたみのモジュール 2634 (382) 1951 (283) X について MPa (kpsi) A について ASTM D790
極限 の ストレス 38 (5.5) X Y MPa (kpsi) A について
負荷下での変形 0.33 21 Z Z % 24時間/50°C/7MPa 24時間/150°C/7MPa ASTM D261
水分吸収 0.05   % D48/50°C 0.050" (1.27mm) 厚さ IPC-TM-650 2 試行錯誤した6.2.1
熱伝導性 0.49   W/m/k 80°C ASTM C518
熱膨張係数 47
34
117
X について
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.41
Td 500   °C TGA   ASTM D3850
密度 2.7   g/cm3   ASTM D792
特定熱量 0.97 ((0.231)   j/g/k
(BTU/ib/OF)
  計算した
銅皮 14.3 (2.5)   pli (N/mm) 溶接水面の後 IPC-TM-650 2 試行錯誤した4.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ



メカニカルプロパティ


RT/デュロイド6006の機械特性により,その適用性がさらに向上します.

ヤングのモジュール:X方向では627MPa,Y方向では517MPaの値で,この材料は強力な機械的強度を提供します.


極力張力: 20 MPa (X) と 17 MPa (Y) の極力張力値は,大きな機械的な負荷に耐える能力を示します.


熱膨張係数 (CTE):CTE値は47ppm/°C (X),34ppm/°C (Y),および117ppm/°C (Z) で,異なる温度において次元安定性を保証する.



PCBの構造と仕様
このPCBは,よく設計された構造を備えています:

スタックアップ: 2層硬いPCB
銅層 1: 35 μm
RTダロイド6006 コア厚さ:0.635mm (25ml)
銅層2: 35 μm
寸法: 65.33 mm × 59.89 mm (±0.15 mm)
完成した厚さ:0.7mm
表面塗装: 浸し銀,溶接性を向上させ,銅層を保護する.



このPCBは,最小の痕跡/スペースは5/5ミリ,最小の穴サイズは0.5ミリで,設計と製造に柔軟性があります.



RT/デュロイド6006 PCB の利点
RT/duroid 6006 は,多くの利点があります.

高変電常:性能を犠牲にせずにコンパクトな設計を容易にする.
低損失特性: 高周波アプリケーションに最適で,信頼性の高い信号伝送を保証する.
信頼性の高いプラテッドスルーホール:多層ボード設計における接続性と機械的整合性を向上させる.



PCB 材料: セラミック・PTFE複合材料
名称: NT1 電気自動車
ダイレクトリ常数: 6.15
消耗因子 0.0027 10GHz
層数: 双面PCB,多層PCB,ハイブリッドPCB
銅の重量: 0.5oz (17μm), 1oz (35μm), 2oz (70μm)
PCBの厚さ: 10ミリ (0.254mm), 25ミリ (0.635mm), 50ミリ (1.27mm), 75ミリ (1.905mm), 100ミリ (2.54mm)
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,黄色,赤色など
表面塗装: 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など

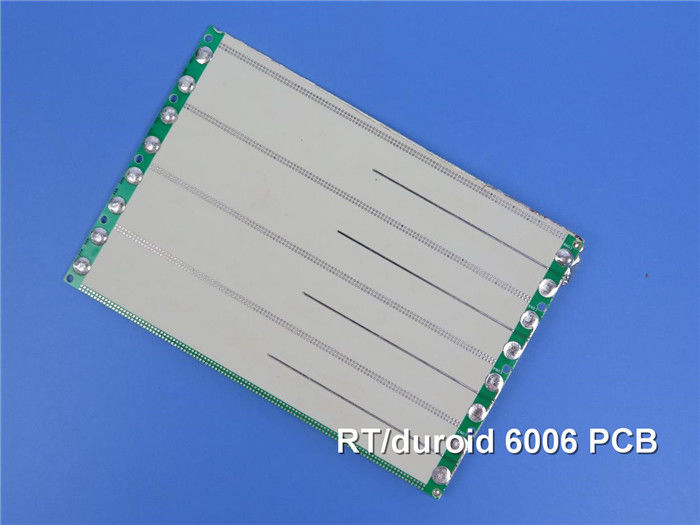

RT 低負荷回路プロジェクトのための2層板ソリューション 0



産業 に 異なっ た 応用
RT/デュロイド6006PCBの汎用性により,以下を含む様々な用途に適しています.



パッチアンテナ: 無線通信におけるコンパクトな設計に最適です
衛星通信システム:宇宙アプリケーションで信頼性の高い信号伝送を提供します.
パワー増幅器: RFとマイクロ波回路でのパフォーマンスを向上させる.
航空機衝突防止システム:航空技術における安全性と信頼性にとって重要です.
地面レーダー警告システム:防衛アプリケーションで正確な情報を保証します.



品質保証と基準
各PCBは 厳格なテストを受けます 輸送前に100%の電気テストを含めて IPC-Class-2規格に準拠しますこの品質へのコミットメントは,納品されたすべてのユニットが最高性能基準を満たすことを保証します.



結論
RT/duroid 6006 PCBは PCB技術における重要な進歩であり 高周波アプリケーションでは比類のない性能を提供します機械的強度プロジェクトにRT/duroid 6006を統合することで,性能,信頼性,そして効率性RT/Duroid 6006 の可能性を探求し,デザインを新たな高度に引き上げましょう!
