| 材料: | RO4360G2 | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 76.48mm × 43.52mm = 1PCS | PCB 厚さ: | 24 ミリ |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 液浸の錫 |

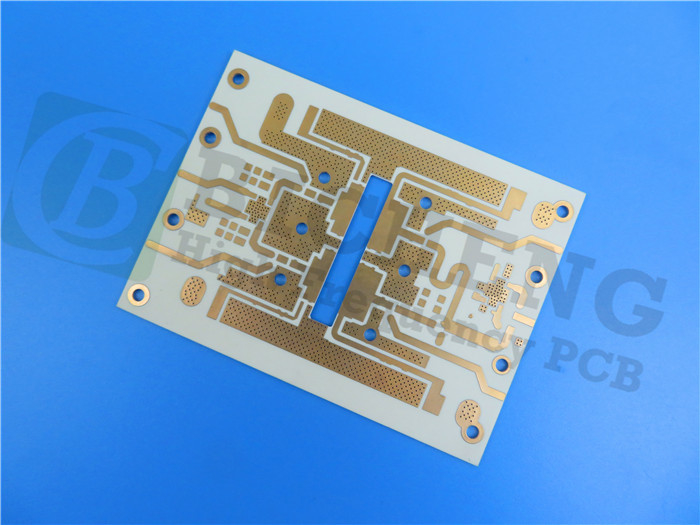

| ハイライト: | 24ml RO4360G2 PCB,2層浸泡スチール回路板 |
||
高性能な電子機器の需要が増加し続けているため,先進的な印刷回路板 (PCB) の材料の必要性が至急になりました.高周波回路環境における革命的なソリューションとして注目されています.
ロジャース RO4360G2の紹介
ロジャース RO4360G2は 低損失で ガラス強化された 炭化水素セラミックで満たされた 熱性層面ですこの革新的な材料は 性能と処理能力のバランスを 確保するために設計されています注目すべきは,従来のFR-4材料に類似して処理できる最初の高介電常数 (Dk) 熱固定ラミネートである.この利点は,製造者が既存の製造技術を利用し,性能の向上から利益を得ることを可能にする..
鉛のない工法のために設計された RO4360G2は,多層構造物の安定性と信頼性にとって不可欠な強化された硬さを提供します.このラミナートは,材料と製造コストを削減するだけでなく,ロージャースのRO440シリーズプレプレグと低DkRO4000ラミナットとシームレスに統合複合的な多層設計の多用性があります
RO4360G2 PCB の主要特徴
1. 変電常数と分散因数
RO4360G2は,10GHzで6.15 ± 0.15の介電常数と,同じ周波数で0.0038の消散因数を示している.これらの特性は,高周波アプリケーションにおける信号の整合性を維持するために重要です.効率的な信号伝送を最小限のエネルギー損失で可能にします.
2熱安定性
分解温度 (Td) が407°Cを超え,高温のガラス移行温度 (Tg) が280°Cを超えると,RO4360G2は高熱要求のアプリケーションに適しています.この熱安定性により,他の材料が故障する可能性のある困難な環境でも信頼性の高い性能が保証されます.
3熱伝導性と熱膨張係数
熱伝導性は0.75W/mKで,高出力アプリケーションで効率的な熱管理を保証する.さらに,低Z軸熱膨張係数は28ppm/°Cで,X軸とY軸の銅対応係数 (13ppm/°Cと14ppm/°C) と複数の層の板構造における信頼性の高い性能を容易にする.
4環境への遵守
RO4360G2は,環境に優しいように設計され,鉛のないプロセスと完全に互換性があります.様々な用途での安全性を確保する.
| 資産 | RO4360G2 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 6.15±015 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 2.5 GHz/23°C | |||||
| 消耗因子,tanδ | 0.0038 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱伝導性 | 0.75 | W/mK | 50°C | ASTM D-5470 | |
| 容積抵抗性 | 4.0 × 1013 | オー.cm | 高いT | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 9.0 × 1012 | オー | 高いT | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 784 | Z | V/ml | IPC-TM-650 2 試行錯誤した5.6.2 | |
| 張力強度 | 第1条 第1項 第2項 | X Y | MPa (kpsi) | 40時間 50%RH/23 | ASTM D638 |
| 折りたたみ力 | 213(31) 145(21) | X Y | パンプー (kpsi) | 40時間 50%RH/23 | IPC-TM-650, 2 つ4.4 |
| 熱膨張係数 | 13 14 28 | X Y Z | ppm/°C | -50°C~288°C 繰り返された熱サイクル後 | IPC-TM-650, 2 つ1.41 |
| Tg | >280 | °C TMA | IPC-TM-650 2 試行錯誤した4.24.3 | ||
| Td | 407 | °C | ASTM D3850 TGA を使った | ||
| T288 | >30 | Z | ミニ | 30分 / 125°C 調理前 | IPC-TM-650 2 試行錯誤した2.24.1 |
| 吸収量 | 0.08 | % | 50°C/48時間 | IPC-TM-650 2 試行錯誤した6.2.1 ASTM D570 | |
| 熱係数 er | -131 @10 GHz | Z | ppm/°C | -50°Cから150°C | IPC-TM-650, 2 つ5.5.5 |
| 密度 | 2.16 | gm/cm3 | RT 労働力 | ASTM D792 | |
| 銅皮の強度 | 5.2 (0.91) | pli (N/mm) | 条件B | IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | UL 94 ファイル QMTS2 E102765 |
ロジャーズ RO4360G2 の 使用 の 利点
デザインの柔軟性
ロジャース RO4360G2 PCBは デザインの可能性を幅広く可能にします既存のFR-4加工技術と互換性があるため,エンジニアは材料の制約を受けずにイノベーションを行うことができます.
自動組立の互換性
このラミネートは 自動組立プロセスで 無事に動作するように設計されています 大量の製造に不可欠ですプレートされた透孔の信頼性は,PCB全体の接続の整合性を向上させる.
費用 効率 的 な 解決策
効率的なサプライチェーン管理と短いリードタイムにより,RO4360G2は製造業者にとって費用対効果の高いオプションです.材料コストの削減と既存の製造方法の使用の組み合わせは,全体的な節約に寄与します.
環境 に 関する 責任
産業が持続可能性を優先するにつれ,RO4360G2の無鉛互換性は現代の環境基準に準拠しており,製造業者にとって責任ある選択となっています.
| PCB 材料: | 炭水化物 セラミックで満たされた熱性材料 |
| 名称: | RO4360G2 |
| ダイレクトリ常数: | 6.15 ±015 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 8ミリ (0.203mm), 12ミリ (0.705mm), 16ミリ (0.406mm), 20ミリ (0.508mm), 24ミリ (0.610mm), 32ミリ (0.813mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,OSPなど |
テクニカル仕様
ロジャース RO4360G2 PCBには,2層の硬いスタックアップがあり,以下が含まれます.
- 銅層 1: 35 μm
- RO4360G2 基板: 24ミリ (0.61ミリ)
- 銅層 2: 35 μm
施工詳細:
- 板の寸法: 76.48 mm × 43.52 mm (± 0.15 mm)
- 最低痕跡/スペース: 5/5ミリ
- 最小穴の大きさ:0.30mm
- 完成板 厚さ: 0.73 mm
- 完成した銅重量: 1オンス (1,4ミリ) 外層
厚さ: 20 μm
- 表面塗装: 浸し紙
- トップ シルクスクリーン 白
- トップ・ソルダー・マスク:グリーン
典型的な用途
ロジャース RO4360G2 PCBは,特に通信および自動車分野では,幅広い用途に理想的です.いくつかの典型的な用途には,以下が含まれます.
- ベースステーションの電源増幅器:低損失と高熱安定性により,信頼性の高い通信信号を確保し,ベースステーションの電源供給に最適な選択となります.
- スモールセルトランシーバー:ラミナートは,都市環境における効率的な無線通信を容易にする,小型セル技術に必要なコンパクトな設計をサポートします.
結論
ロジャース RO4360G2 PCBは 高周波回路設計の革新的なソリューションで 先進的な材料特性とコスト効率の良い処理能力を組み合わせていますその 独特 な 特質 に よっ て,様々な 用途 に 適し な もの と なり ます詳細情報や注文については,当社の販売チームにご連絡ください.
