| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |
効率的で高性能な電子機器の需要が高まるにつれて 最先端の印刷回路板 (PCB) 材料の必要性はますます重要になりますこの技術進歩の最前線に立っています特殊に設計され 移動インフラストラクチャの マイクロストリップアンテナアプリケーションの厳しい要求を満たします
ロジャース RO4533の紹介
ロジャース RO4533 PCBはセラミックで満たされ,ガラスで強化された炭化水素ベースのラミナットで,制御された電圧不変と低損失性能を提供します.このラミナートはモバイルインフラストラクチャのアプリケーションに優れているように設計されています性能と信頼性が最重要であるマイクロストライプアンテナでは,RO4533は手頃な価格と高性能の組み合わせを提供します.アントネ技術で使用される伝統的なPTFEベースの材料に魅力的な代替品となる.
RO4533 の 最も 重要な 利点 の 一つ は,従来の FR-4 処理 と 高温 の 鉛 の ない 溶接 技術 と の 互換性 です.通常は,塗装された穴を通過する準備のために特別な処理を必要とするRO4533は製造プロセスを簡素化します.この使いやすさは,生産を合理化するだけでなく,設計者がアンテナ設計の価格と性能の両方を最適化できるようにします.
さらに,RO4533ラミナットはハロゲンのないバージョンで提供されており,最も厳しい環境基準の遵守を保証します.この持続可能性へのコミットメントは RO4533 を環境に配慮した製造業者にとって理想的な選択にします.
| 資産 | RO4533 | 方向性 | 単位 | 条件 | 試験方法 |
| 変電圧定数 プロセス | 3.3 ± 008 | Z | - | 10 GHz/23°C 2.5 GHz | IPC-TM-6502.5.5.5 |
| 消耗因子 | 0.002 | Z | - | 2.5 GHz/23°C | IPC-TM-650, 2 つ5.5.5 |
| 0.0025 | 10 GHz/23°C | ||||
| PIM (典型的な) | -157 | - | dBc | 反射された 43 dBm 扫描音 | Summitek 1900b PIM アナライザー |
| 介電力強度 | >500 | Z | V/ml | 0.51mm | IPC-TM-650, 2 つ5.6.2 |
| 次元安定性 | <0.2 | X,Y | mm/m (マイル/インチ) | エッチ後 | IPC-TM-650, 2 つ4.39A |
| 熱膨張係数 | 13 | X について | ppm/°C | -55〜288°C | IPC-TM-650, 2 つ4.41 |
| 11 | Y | ||||
| 37 | Z | ||||
| 熱伝導性 | 0.6 | - | W/(m.K) | 80°C | ASTM C518 |
| 水分吸収 | 0.02 | - | % | D48/50 | IPC-TM-650, 2 つ6.2.1 ASTM D570 |
| Tg | >280 | - | °C TMA | A について | IPC-TM-650, 2 つ4.24.3 |
| 密度 | 1.8 | - | gm/cm3 | - | ASTM D792 |
| 銅皮の強度 | 6.9 (1.2) | - | パウンド/イン (N/mm) | 1オンス EDC 溶接後浮遊機 | IPC-TM-650, 2 つ4.8 |
| 炎症性 | 非FR | - | - | - | UL 94 |
| 鉛のないプロセスは互換性がある | そうだ | - | - | - | - |
RO4533 PCB の主要特性
1. 変電常数と分散因数
RO4533 PCBは,10 GHzで3.3の介電常数を持ち,高周波アプリケーションで信号の整合性を維持するための重要なパラメータである.0025 同じ周波数でこのラミナットは エネルギー損失を最小限に保ち,アンテナの全体的な効率を向上させます.
2. 熱特性
熱性能はPCB設計の重要な側面であり,特に高性能アプリケーションでは,RO4533は280°C (536°F) を超えるガラス移行温度 (Tg) を示しています.構造の整合性を損なうことなく高温に耐えるようにするさらに,低Z軸熱膨張係数 (CTE) は,デラミネーションやその他の熱関連障害のリスクを最小限に抑える.
3湿度吸収と熱伝導性
湿度吸収率は0.02%のみで,RO4533は様々な環境条件で優れた信頼性を示しています.6 W/mK 効率的な熱消耗を容易にする高出力アプリケーションでの性能維持に不可欠です.
4. CTE互換性
X方向とY方向の両方の熱膨張係数は,銅と密接に一致している (X CTE: 13 ppm/°C,Y CTE: 11 ppm/°C).この互換性により,熱循環中のストレスは著しく減少します.これは,塗装された透孔の信頼性と PCBの全体的な耐久性を向上させるために不可欠です.
ロジャーズ RO4533 の 活用 の 利点
1低損失と低PIM応答
低ダイレクトリ常数と低受動インターモダレーション (PIM) 反応の組み合わせにより,RO4533は幅広い用途に適しています.特に信号の質が重要なモバイル通信システムでは.
2標準製造の互換性
RO4533の熱固定樹脂システムは,標準PCB製造プロセスと互換性を持つように設計されています.この互換性は,専門的な製造技術への必要性を軽減します.最終的に生産コストを削減する.
3優れた次元安定性
RO4533は,大きなパネルのサイズにとって不可欠な 卓越した寸法安定性を提供します. この安定性は,製造中により高い出力率をもたらします.大量生産のコスト効率の良い選択肢になる.
4均一な機械特性
laminate の 均一 な 機械 特性 に よれ ば,操作 や 組み立て の 間 に 形 を 保ち ます.この 信頼性 は,欠陥 の リスクを 軽減 し,全体 的 な 生産 効率 を 向上 さ せる の です.
5高熱伝導性
RO4533の高熱伝導性は電源処理能力を向上させ,高周波および高電力アプリケーションで効果的に動作できるようにします.

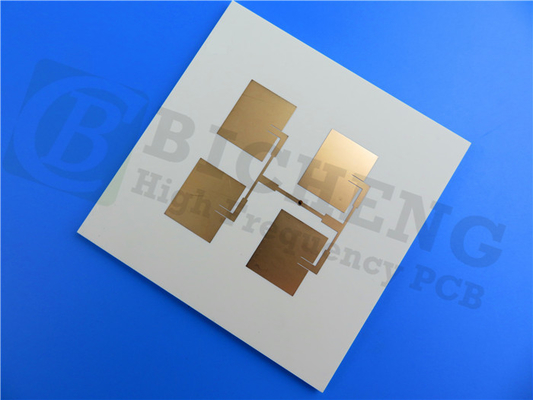

テクニカル仕様
このPCBには2層の硬いスタックアップがあります
- 銅層 1: 35 μm
- ロジャーズ 4533 コア: 1,524 mm (60 mm)
- 銅層 2: 35 μm
施工詳細:
- 板の寸法: 110 mm × 61.3 mm (± 0.15 mm)
- 最低の痕跡/スペース: 4/4ミリ
- 最小穴の大きさ:0.4mm
- 完成板 厚さ: 1.6 mm
- 完成した銅重量: 1オンス (1,4ミリ) 外層
厚さ: 20 μm
- 表面塗装: 浸水金
- トップ シルクスクリーン 白
- トップ・ソルダー・マスク 青
- 品質保証:各PCBは,出荷前に100%の電気テストを受け,信頼性を保証します.
典型的な用途
ロジャース RO4533 PCBは,特に電信業界で様々な用途に適しています.いくつかの一般的な用途には以下が含まれます.
- セルラーインフラストラクチャ 基地局アンテナ:低損失と優れた熱特性により,セルラーネットワークにおける高性能アンテナに最適です.
- WiMAX アンテナ ネットワーク:信頼性と効率性により,WiMAX システムの要求を支えており,強力な無線通信が可能になります.
結論
ロジャース RO4533 PCBは 技術者や製造業者が 携帯電話インフラストラクチャの性能を向上させたい 最先端のソリューションです高熱安定性標準的なPCB製造プロセスとの互換性により,幅広い用途に優れた選択肢となっています.
|
|
