商品の詳細:
お支払配送条件:
|
| 材料: | RO4730G3 | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 158mm x 127mm=1PCS, +/- 0.15mm | PCB 厚さ: | 60mL |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 電気のないニッケル 電気のないパラジウムと浸水金 (ENEPIG) |

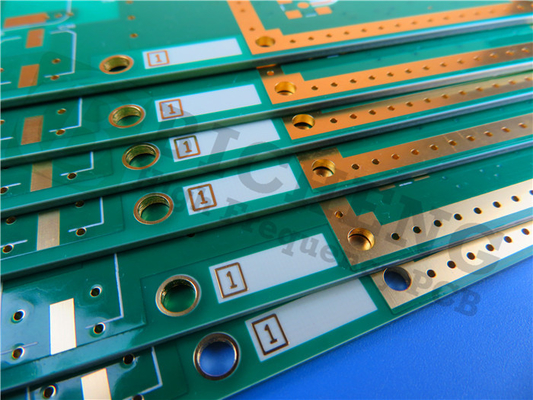

| ハイライト: | 双面回路PCB,RO4730G3 PCB,セルラーベースステーション アンテナ PCB |
||
高性能アンテナ向けに設計された 最先端のソリューションですこの炭化水素/陶器/織物ガラスラミネートは,伝統的なPTFEベースの材料に信頼性とコスト効率の良い代替品です現代の回路設計に理想的な選択肢です
主要 な 特徴
- ダイレクトリ常数 (Dk): 10GHz で 3.0 ± 0.05
- 消散因子: 0.0028 10GHz で
- Dk の熱系数: 34 ppm/°C
- 熱膨張係数:銅にマッチ (x: 15.9 ppm/°C, y: 14.4 ppm/°C, z: 35.2 ppm/°C)
- ガラス移行温度 (Tg): >280 °C
- 分解温度 (Td): 411 °C (TGA)
- 熱伝導性: 0.45 W/mK
利益
- 低負荷電解: 低パシブインターモダレーション (PIM) と低挿入損失を保証します.
- 軽量構造:PTFE/ガラスラミネートより30%軽く,設計柔軟性を高めます.
- 高Tgと低Z軸CTE:自動組成の互換性と設計の多用性を提供します.
- 安定した回路性能:低TCDk (<40ppm/°C) は信頼性の高い動作を保証します.
- 環境に優しい:鉛のないプロセスと完全に互換性があり,RoHSに準拠しています.
PCB 仕様
- スタックアップ: 2層硬い PCB
- 銅層 1: 35 μm
- コア素材: ロジャース RO4730G3, 1,524mm (60ミリ)
- 銅層 2: 35 μm
板の寸法: 158mm x 127mm (± 0.15mm)
- トレース/スペース:最低4/6ミリ
- 穴の大きさ:最低0.3mm
- 完成板 厚さ: 1.6 mm
- 完成した銅重量: 1オンス (1,4ミリ) 外層
厚さ: 20 μm
- 表面塗装: ENEPIG (電気のないニッケル 電気のないパラディウムと浸水金)
- シルクスクリーン: 白い上部,底なし; 青い溶接マスク上部,底なし
- 電気試験: 輸送前100%電気試験
アート&品質
- アートワークタイプ:ゲルバー RS-274-X
- 品質基準:IPC2級
- 入手可能: 世界 規模
申請
ロジャース RO4730G3 PCBは特に適しています.
- 携帯電話基地局アンテナ
| RO4730G3 典型的な値 | |||||
| 資産 | RO4730G3 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.0±05 | Z | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| ダイレクトレクトル常数,ε設計 | 2.98 | Z | 1.7 GHzから5 GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0028 | Z | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 2.5 GHz | |||||
| 熱系数 ε | +34 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | <0.4 | X,Y | mm/m | etech +E2/150 °C の後に | IPC-TM-650 2 試行錯誤した4.39A |
| ボリューム抵抗性 (0.030") | 9 × 107 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 (0.030") | 7.2 × 105 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| PIM | -165 だった | dBc | 50オーム0.060インチ | 43 dBm 1900 MHz | |
| 電気強度 (0.030") | 730 | Z | V/ml | IPC-TM-650 2 試行錯誤した5.6.2 | |
| 折りたたみの強さ MD | 181 (26.3) | パンプー (kpsi) | RT 労働力 | ASTM D790 | |
| CMD | 139 (20.2) | ||||
| 吸収量 | 0.093 | - | % | 48/50 | IPC-TM-650 2 試行錯誤した6.2.1 ASTM D570 |
| 熱伝導性 | 0.45 | Z | W/mK | 50°C | ASTM D5470 |
| 熱膨張係数 | 15.9 14.4 35.2 |
X について Y Z |
ppm/°C | -50°Cから288°C | IPC-TM-650 2 試行錯誤した4.4.1 |
| Tg | >280 | °C | IPC-TM-650 2 試行錯誤した4.24 | ||
| Td | 411 | °C | ASTM D3850 | ||
| 密度 | 1.58 | gm/cm3 | ASTM D792 | ||
| 銅皮の強度 | 4.1 | プリー | 1オンス ロプロEDC | IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
ロジャーズ RO4730G3 PCB 現代のアンテナ
高性能印刷回路板 (PCB) の探求は,急速に進化する電子の世界では,至急です. 一つの顕著な革新は,ロジャース RO4730G3 PCBです.特別にアンテナアプリケーションの要求の高いニーズを満たすために設計された.
RO4730G3の主要特徴
ロジャース RO4730G3 PCBは, 10GHz で 3.0 ± 0.05 のダイレクトリ常数 (Dk) と 0 の低消耗因子を含む印象的な介電性特性を誇っています.0028信号伝送中に最小限のエネルギー損失を保証し,高周波通信に最適です.グラス移行温度 (Tg) が280°Cを超えるRO4730G3は,その完整性を損なうことなく,厳しい熱環境に耐えることができます.
熱安定性 を 理解 する
RO4730G3は,分解温度 (Td) が411°Cで,厳しい状況でも信頼性をさらに強調します銅と合わせると,熱膨張係数 (CTE) は熱ストレスを最小限に抑え,長期間の性能と耐久性を保証します.
低負荷型ダイレクトリック の 利点
ロジャース RO4730G3の最も重要な利点の1つは,低損失ダイレクトリックであり,受動間調節 (PIM) と低挿入損失を減少させる.信号の整合性が向上します携帯電話基地局のアンテナなどのアプリケーションにとって重要です.標準的なPTFE/ガラスラミネートより約30%軽く,RO4730G3は,追加重量負担なしで例外的な性能を提供します..
デザインの柔軟性と互換性
低Z軸CTE30ppm/°C未満で,RO4730G3 PCBは設計の柔軟性を高め,自動組み立てプロセスとの互換性により製造を簡素化します.性能とコスト効率の両方を最適化したいデザイナーにとって魅力的な選択です特別に作製された熱固性樹脂システムは,高い信頼性を維持しながら製造の容易さを向上させます.
環境 に 関する 考慮: 持続 的 な 選択
持続可能性が最優先の時代に ロジャース RO4730G3 PCBは 環境に優しい選択として輝いています現代の電子機器の需要に対応する責任あるソリューションを提供すること環境管理へのこのコミットメントは,持続可能性に妥協することなく設計者が高いパフォーマンスを達成することを保証します.
ロジャース RO4730G3 PCB の用途
ロジャース RO4730G3の汎用性により,特に電信分野では幅広い用途に適しています.携帯電話の基地局アンテナからRFIDや無線アプリケーションまで独特の特性により,様々な高周波シナリオで信頼性の高いパフォーマンスを可能にします.
結論: アンテナ 技術の 未来
未来PCB技術を見据えたら ロジャース RO4730G3PCBは アンテナ設計の重要な進歩です,次世代の電子機器の開発において 主要な要素となる予定です.
