商品の詳細:
お支払配送条件:
|

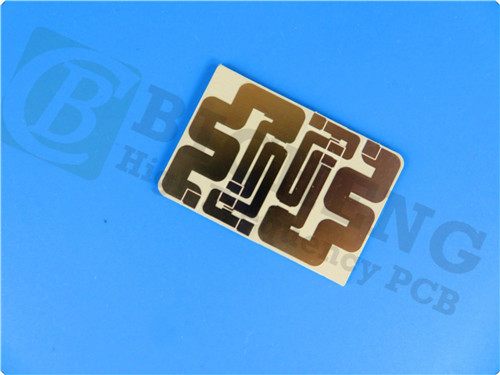

| 材料: | ロジャース RO3006 | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 51.51mm x 25.5mm=1PCS | PCBの厚さ: | 0.25 mm |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水銀 |
| ハイライト: | 5ミリロジャース RO3006 PCB,2層ロジャース RO3006 PCB,浸透シルバー ロジャース RO3006 PCB |
||
Rogers RO3006は 商業用マイクロ波と RFアプリケーションの性能において 新しい基準を設定する 素晴らしいラミネートですこのPCBは,比類のない安定性と信頼性を提供しますエンジニアやデザイナーにとって不可欠な選択肢です
ロジャーズ RO3006 材料の主要特徴
ロジャース RO3006は,高周波アプリケーションでのパフォーマンスを向上させる最先端の機能で設計されています. 10 GHz/23°Cで6.15 ± 0.15 の介電常数 (Dk) で,この材料は信号損失を最小限に保ちます高周波信号の効率的な伝送を可能にします さらに,非常に低い消耗因子である0を誇っています.002RFアプリケーションにおける信号の完整性を維持するために重要です.
熱安定性もロジャースRO3006基板の特徴です 熱分解温度 (Td) は500°Cを超えますこのラミネートは性能を損なうことなく高温環境の厳しさに耐えることができますさらに,その熱伝導力は0.79W/mKで,効率的な熱消散を可能にし,回路の信頼性をさらに高めます.
| 資産 | RO3006 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 6.15±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 6.5 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.002 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -262 だった | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.27 0.15 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 105 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 105 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 1498 1293 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.02 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.86 | j/g/k | 計算した | ||
| 熱伝導性 | 0.79 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55〜288°C) |
17 17 24 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.6 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 7.1 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
ロジャーズ RO3006 PCB の 使用 の 利点
ロジャース RO3006 の最も重要な利点の1つは,多層ボード設計に理想的となる均質な機械特性である.安定した電解常数により,設計の柔軟性が向上するこの機能は,特に精度と適応性を要求する複雑なプロジェクトに取り組むエンジニアにとって有益です.
さらに,ロージャース RO3006 の低平面拡張係数は,表面に設置された組成物の信頼性を確保するために不可欠な銅と密接に一致します.この特徴は,温度変動に敏感なアプリケーションでは特に重要です.エンジニア は,変化 し て いる 条件 に も 設計 の 完全 性 を 維持 する こと に 確信 を 持っ て い ます.
PCB 仕様
このPCBのスタックアップは,最適な性能のために構造化された2層の硬い構造として設計されています.ボードの寸法は51.51mm x 25です.5 mm で,最小の痕跡/スペースは 4/6 mils仕様では,このPCBが現代電子機器に要求される厳格な基準を満たすことを保証します.完成した銅の重量は1オンス (1.4ミリ) の外層に配置し,効率的な電気性能のための堅牢な基盤を提供します.
Rogers RO3006 PCB の典型的な用途
Rogers RO3006 PCBの汎用性により,幅広い用途で使用することができる.いくつかの典型的な用途には以下が含まれます.
- 自動車用レーダーシステム:安全性とナビゲーション能力を向上させる.
- グローバル・ポジショニング・サテライト・アンテナ:GPS技術のための信頼性の高い接続を提供すること.
- セルラー通信: 強力な通信ネットワークのためのパワーアンプとアンテナのサポート.
- ワイヤレス通信用のパッチアンテナ:様々なデバイスで効率的な信号伝送を確保する.
- 直接放送衛星: 高品質の衛星通信を容易にする.
- データリンクケーブルシステム: 産業間での効率的なデータ転送を可能にする.
- 遠隔測定器: 電力管理におけるデータ収集の合理化
- パワーバックプラン: 複雑な電子システムにおける電力配給をサポートする.
ロジャース RO3006をこれらのアプリケーションに統合することで 企業はRF設計に革命をもたらし 性能レベルを向上させることができます
| PCB 材料: | セラミックで満たされたPTFE複合材料 |
| 名称: | RO3006 |
| ダイレクトリ常数: | 6.15 |
| 消耗因子 | 0.002 10GHz |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ラミネート厚さ: | 5ミリ (0.127mm), 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など |
製造プロセスとコスト効率
ロジャース RO3006 PCB のもう一つの重要な側面は,コスト効率の良い製造プロセスです. 量産用に設計されたこのラミネートは,品質を犠牲にせずに経済的な価格を提供しています.生産性の高い性能を保証しながら 事業を拡大したい企業にとって魅力的な選択肢です.
結論: 高周波 PCB の 未来
信頼性と効率性の高い RFおよびマイクロ波ソリューションの需要が 増加し続けていますので Rogers RO3006 PCBは 革新と卓越性の灯台として立っています熱安定性高周波PCBの設計の風景を再定義する準備ができています
プロジェクトを最適化したいエンジニアやデザイナーにとって ロジャース RO3006は RFアプリケーションを新たな高度に高められる機会を提供しますこのPCBについて質問や問い合わせがある場合はオンラインでチャットしたり 販売チームに sales10@bichengpcb.com にメールしたりできます
