| 材料: | ロジャース RO4350B コア - 0.338mm (13.3mil) | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 40 mm x 40 mm = 1PCS, +/- 0.15mm | PCBの厚さ: | 0.5MM |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |
| ハイライト: | 費用対効果の高い PCB,高周波PCBs,RO4350B PCB |
||

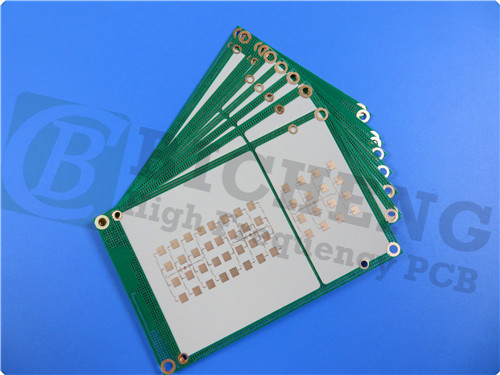

高周波のアプリケーションがますます重要になってきている時代では,優れた印刷回路板 (PCB) の需要はかつてないほどです.高級なロジャース材料で作られていますこの分野では,技術者や設計者にとって,卓越した性能とコスト効率を提供することで,大きな進歩を遂げています.
ロジャース RO4350B 材料を理解する
RO4350B PCBの成功の核は そのユニークな組成物です伝統的なPTFEオプションと競合する電気性能を提供し,エポキシ/ガラスに似た製造能力を確保するこの革新的な構造は,介電常数 (Dk) を厳格に制御し,損失を最小限に抑え,高周波アプリケーションに理想的です.
RO4350B PCB の主要特性
RO4350B PCB は,信号の劣化が最小限に保たれる 10 GHz で 3.48 ± 0.05 の介電常数を有しています. 0.0037 の消耗因子はエネルギー効率を向上させます.現代の高速電子機器の重要な要件RO4350B PCBは,通信から自動車センサーまで,様々な用途で信頼性の高い選択になります.
| 資産 | RO4350B | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.48±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.66 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +50 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.2 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 5.7×109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| 張力モジュール | 16767 (((2,432) 14,153 ((2,053) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 203 (※29.5) 130(18.9) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.5 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 10 12 32 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 0.88 (5.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | (3)V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
妥協 を 犯さ ない 費用 効果
RO4350B PCB を選択する最も説得力のある理由の1つは,コスト効率性です.これらのボードは,標準FR-4材料と同様のプロセスを用いて製造されます.製造コストを削減する技術者は従来のマイクロ波ラミネートと関連したコストのほんの一部で 高性能な結果を達成することができ,RO4350Bは予算に配慮したプロジェクトにとってスマートな選択になります.
寸法安定性と熱耐性
高周波設計では 寸法安定性が重要で RO4350B PCBは この点で優れています多層板構造の信頼性の高い性能を確保するPCBは2層のスタックアップを備えています.
- 銅層厚さ: 両層で35μm
- ロジャース RO4350B コア厚さ: 0.338 mm (13.3 mil)
- 完成板 厚さ:0.5mm
さらに,ガラスの移行温度 (Tg) が280°C (536°F) を超えると,RO4350Bは極端な熱条件下でも構造的整合性を維持します.
水 の 吸収 と 信頼性
RO4350B PCBは,水吸収率がわずか0.06%で,様々な環境での信頼性が向上しています.この特徴は,デラミネーションを防止し,長期にわたる耐久性を保証します湿度にさらされる場合の適用に適しています.
産業 に 異なっ た 汎用 用途
RO4350B PCBの汎用性により,さまざまな高周波アプリケーションに最適化されています.
- 携帯電話基地局アンテナ:モバイル接続に対する需要の増大を支援する.
- RF識別タグ:効率的な追跡ソリューションを容易にする.
- 自動車用レーダーとセンサー: 車両システムの安全性と精度を向上させる
直接放送衛星のためのLNB:高品質の信号伝送を提供する.
品質保証と試験基準
各PCBは 輸送前に厳格な100%の電気テストを受け IPC2級品質基準に準拠しますこの品質へのコミットメントは,各ボードが最高レベルのパフォーマンス期待に応えるようにしますエンジニアやデザイナーに安心感を与えます
結論: PCB 技術の未来
簡単に言うと RO4350B PCBは 高周波アプリケーションのための革命的なソリューションで 性能,信頼性,コスト効率を組み合わせていますその先進的な材料の特性と 多用性のあるアプリケーション現代の電子機器の課題に対応する準備ができています
