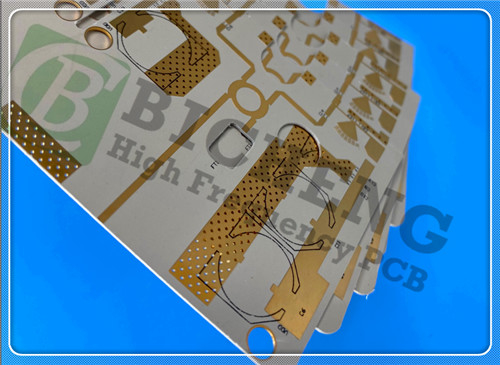

31ミリ IsoClad 933 PCB 2層浸泡スチール回路板

今日ご紹介するのは 2層のロジャーズ アイソクラッド 933 PCBですこの最先端の製品は,特に高性能アプリケーションの厳格な要求を満たすために設計されています電気通信,航空宇宙,防衛などの産業にとって理想的な選択肢です

ロジャーズ・アイソクラッド933材料の紹介
このPCBの基礎は,ロージャーズ・アイソクラッド933ラミネートで,織れないガラス繊維/PTFE複合材料です.このラミナットは柔軟性を保ちながら 優れた性能特性を備えるように設計されています適合性が不可欠な用途に適している.

独特の組成と製造プロセス
ISOClad 933ラミナットの非織物強化により,最終回路設計の適応性が向上します.より長いランダム繊維と独自の製造プロセスを使用することで,これらのラミナットは,より高い寸法安定性と,より高い機械的強度を提供します.この設計により,従来の織物繊維よりも硬さが低い製品が作られ,応用に多用性があります.

主要 な 特徴
Rogers IsoClad 933 PCBは,従来のPCBと区別するいくつかの特徴を誇っています.

介電常数 (Dk): 10 GHz/23°Cで2.33は,様々な周波数で安定した電気性能を保証する.


分散因数:0.0016 10 GHz/23°Cで信号伝送中にエネルギー損失を最小限に抑え,全体的な効率を向上させる.


強い皮の強さ: インチあたり10ポンド 耐久性と信頼性を要求する環境で保証します.


低水吸収:0.05%は,特に湿った条件で信頼性を向上させます.


低排出ガス: 総質量損失 (TML) が0.03%で,PCBは汚染リスクを最小限に抑えます.


優れたDk均一性: 信号の整合性を向上させるため,電解性能が全体的に一貫している.

ロジャース インターナショナル クラッド 933 の 利点

ロジャーズ・アイソクラッド933のPCB設計の利点は複数です.

柔軟性:ラミナートは,織物ガラス繊維よりも硬さが低く,性能を損なうことなく,より適応性の高い設計が可能になります.


異極性:これらの材料は,X,Y,Z軸で高い異極性を示し,すべての次元で一貫した性能を保証します.


安定Dk: ダイレクトレクトル定数は,幅広い周波数範囲で安定し,様々な用途に適しています.


改善された次元安定性:この性質により,PCBは様々な環境条件下で形状と性能を維持できます.

PCB スタックアップ 構成

新しく出荷されたPCBのスタックアップは,性能を最適化するために慎重に設計されています:

銅層 1: 35 μm
ロジャース アイソクラッド 933 コア: 0.787 mm (31 mil)
銅層2: 35 μm

この配置は電力の性能を向上させるだけでなく,PCBの機械的整合性にも貢献します.

建設 詳細
精度はPCBの構築の鍵です

板の寸法: 70.07 mm x 58.31 mm (± 0.15 mm)
最小の痕跡/スペース: 5/4ミリ,高密度の設計を可能にします.
最小穴の大きさ:0.3mm 部品の配置に柔軟性がある.
完成板 厚さ: 0.9 mm 頑丈で軽量なソリューションを提供します.
完成銅重量: 1 オンス (1.4 ミリ) 外層のために,十分な伝導性を確保します.
信頼性の高い接続のために 20 μm.
表面塗装: 浸し紙 酸化から保護し,溶接性を確保する.
上部 シルクスクリーン:明瞭なラベルを表示するために白色.
トップ・ソルダー・マスク: 視力を高めるために青.
試験: 100%の電気試験が出荷前に行われ,品質保証が保証されます.

アートワーク と 準拠 基準
このPCBのアートワークは,標準製造プロセスとの互換性を保証するGerber RS-274-X形式で提供されています.IPCクラス2規格の遵守は,適度な信頼性を保証しますこのPCBは様々な用途に適しています

世界 的 に 利用 できる
このPCBは世界中で利用可能で 複数の産業のエンジニアやデザイナーが 簡単にアクセスできるソリューションです

典型的な用途

このPCBの汎用性により,以下のような高性能アプリケーションで利用できます.

適合アンテナ: 高度な通信システムにおける柔軟な設計に不可欠です.


ストライプラインとマイクロストライプ回路: RF信号伝送に最適です


指導システム: 軍事技術や航空宇宙技術を支援する


レーダーと電子戦争システム: 重要なアプリケーションで信頼性の高いパフォーマンスを確保する.

結論
新たに出荷された 2層のロジャース IsoClad 933 PCB は PCB 技術の重要な進歩を代表しています高性能材料と精密な工学を組み合わせて,高周波アプリケーションで卓越したパフォーマンスを提供する詳細の問い合わせや注文については,今すぐご連絡ください.
