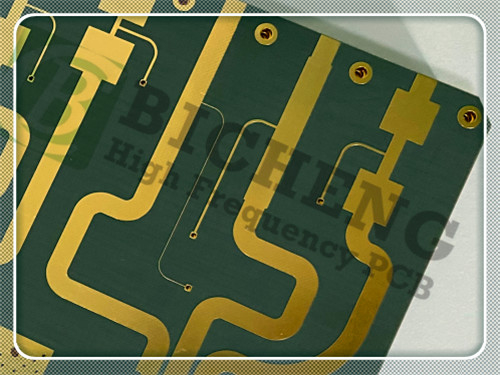

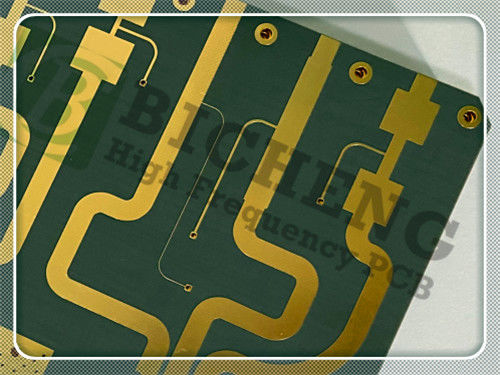

20ml TLY-5 PCB 2層回路 浸水金

テクノロジーの急速な進化の中で,高性能印刷回路板 (PCB) の需要は絶えず増加しています.TLY-5 双層硬いPCB は最先端のソリューションとして導入されました自動車用レーダーと通信アプリケーションの厳格な要件を満たすために特別に設計された. この記事では,特徴,利点,仕様,TLY-5 PCBの用途エンジニア,メーカー,意思決定者にとって貴重な洞察を提供します.

TLY-5の紹介
TLY-5ラミネートは軽量な織物繊維ガラスから作られ,伝統的な切断繊維強化PTFE複合材料と比較して,その寸法安定性を大幅に向上させます.この織物 構造 は,機械 的 に 安定 し た 面板 を 作り出さ れ ますTLY-5は,低消耗因子で,特に77GHzで動作するように設計された自動車レーダーアプリケーションに適しています.また,ミリ波周波数で様々なアンテナ用に.

主要 な 特徴
TLY-5 PCBは,市場から切り離すいくつかの高度な機能を誇っています:

介電常数:ラミナートは,10GHz / 23°Cで0.02の狭い許容度で2.2の介電常数を示しています.この一貫性は,さまざまなアプリケーションで信頼性の高い信号の整合性を保証します..


損失タンゲント: 10 GHz で 0.0009 の例外的に低い損失タンゲントは,高周波操作における全体的な効率性を向上させ,エネルギー損失を最小限に抑える.


密度 2.19 g/cm3 の固体重量で,この材料は軽量性と強固な機械的強さを組み合わせています.


湿度吸収:湿度吸収率はわずか0.02%に制限されており,さまざまな環境条件下で安定性と信頼性を保証します.


熱膨張係数 (CTE):CTE値は,X軸で26ppm/°C,Y軸で15ppm/°C,Z軸で217ppm/°Cで,PCBの熱安定性に貢献する.

利益
TLY-5 PCB は 多様な利点があり,様々な用途に最適です.

寸法安定性: 繊維ガラス構造により機械的な安定性が向上し,PCBが異なる条件下で寸法を維持することを保証します.


最低分散因数:この特性により信号伝送効率が向上し,高周波アプリケーションに最適化される.


低水分吸収:最小の水分吸収により,湿った環境でのPCBの耐久性と性能が向上します.


高銅皮強度:この特徴は強力な相互接続を保証し,PCBの信頼性と長寿に貢献します.


均一性電介質常量: 均一性電介質特性により,高精度アプリケーションに不可欠な幅広い周波数範囲で信頼性の高い性能が得られる.

PCBの構造と仕様
この2層の硬いPCBは 細部に細心の注意を払って 作られています

スタックアップ:PCBは,0.508mm (20ml) のTLY-5のコアを取り巻く2つの銅層 (35μm各) から構成される.


板の寸法:寸法は 175 mm x 170 mm で,容積は ±0.15 mm で,さまざまなデザインに精密に統合することができます.


最小の痕跡/スペース: 仕様は,高密度回路のレイアウトに対応する 9/12 mils の最小の痕跡とスペースを可能にします.


最小穴の大きさ: 最小穴の大きさは0.3mmで,さまざまな部品タイプに対応し,多用途設計オプションを可能にします.


完成板の厚さ: 完成板の厚さは0.6mmで,外側の銅重量は1オンス (1.4ミリ) と記録される.


表面仕上げ: 浸し金 を 塗り込み,優れた電導性 と 環境 要因 に 対する 保護 を 確保 する.


シルクスクリーンと溶接マスク: シルクスクリーンや溶接マスクが適用されず,組み立てのために清潔で障壁のない表面を提供します.


試験: 送料前に厳格な100%電気試験プロセスが採用され,各ボードが厳格な性能基準を満たしていることを保証します.

品質保証
TLY-5 PCBはIPC-Class-2規格に準拠しており,高品質の性能と信頼性を保証します.この品質管理へのコミットメントは,フィールドの障害のリスクを最小限に抑え,顧客満足度を向上させる.

典型的な用途
TLY-5 PCBの汎用性により,以下を含む幅広い用途に適しています.

自動車用レーダー: 高周波の性能が信頼される先進運転支援システム (ADAS) や他の車両安全技術に最適です.


衛星/セルラー通信: 高周波通信システムを効果的にサポートし,安定した接続とデータ送信を保証します.


電力増幅器: 重要なシステムに必要な信頼性を提供して,RFアプリケーションでのパフォーマンスを向上させる.
LNBs,LNAs,LNCs:衛星通信における低騒音アプリケーションに有効であり,信号品質の向上に貢献する.


航空宇宙: 要求の高い航空宇宙アプリケーションにおける信頼性と性能に関する厳格な基準を満たす.
Ka,E,Wバンドアプリケーション:通信およびレーダーシステムにおける最先端技術をサポートする.

結論
TLY-5 2層硬いPCBは,PCB技術における重要な進歩であり,高い性能と信頼性とコスト効率を証明した特性をつなげています.その強固な電気特性標準的な製造プロセスとの互換性により,現代電子アプリケーションに理想的な選択肢となっています.革新的ソリューションの需要が 増え続けるにつれて現代の洗練された設計の課題に対応する信頼性の高い選択肢として注目されていますこのPCBへの投資は 性能を向上させるだけでなく エンジニアや彼らのプロジェクトの長期的な満足を保証します.
