| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS 毎月 |

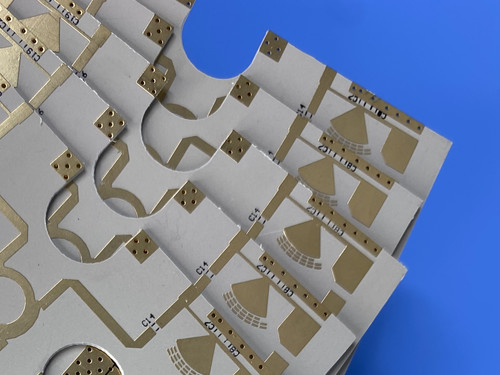

高性能印刷回路板 (PCB) の需要は 急速に進化する技術の世界では かつてない高水準にあります現代のアプリケーションの厳格な要求に応えるように特別に設計されています.
PCBの構造と仕様
先進的な材料: ロジャーズ RO3006
このPCBの核心は ロジャース RO3006です 陶器で満たされたPTFE複合材料で 優れた電気的・機械的安定性で知られていますこの材料は,特に高周波アプリケーションのために設計されています温度や周波数範囲で一貫した性能を保証する
テクニカル仕様
この2層PCBの詳細は以下のとおりです.
- 寸法: 76 mm × 52 mm (1 PCS)
- 層数: 2 層
- 最低の痕跡/スペース: 5/4ミリ
- 最小穴の大きさ:0.35mm
- 完成板 厚さ: 0.71 mm
- 完成した銅重量: 1オンス (1,4ミリ) 外層
厚さ: 20 μm
- 表面塗装: 電気のないニッケル浸水金 (ENIG)
- シルクスクリーン: 白い上部,下部には何もない
- 溶接マスク:上部は緑,下部は何もない
PCBスタックアップ
PCBスタックアップは次のように構成されています.
- 銅層 1: 35 μm
- ロジャース RO3006 基板: 25ミリ (0.635mm)
- 銅層 2: 35 μm
| 資産 | RO3006 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 6.15±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 6.5 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.002 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -262 だった | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.27 0.15 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 105 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 105 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 1498 1293 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.02 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.86 | j/g/k | 計算した | ||
| 熱伝導性 | 0.79 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55〜288°C) |
17 17 24 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.6 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 7.1 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
主要 な 特徴 と 益
特殊な電気特性
ロジャース RO3006は,10 GHz で 6.15 ± 0.15 の電解常数と,0.0 の低分散因数を有する.002これらの特性により,信号損失が最小で効率が高く,高周波アプリケーションに最適です.
機械的安定性
この材料の低熱膨張系数 (CTE) は,銅と密接に一致し,信頼性の高い表面に固定された組成物を促進します.この特徴は,温度変動に敏感なアプリケーションに特に有益です.優れた寸法安定性を保証する.
費用 効率 的 な 製造
私たちはプロトタイプ,小量,および大量生産のためのソリューションを提供しています. 私たちのPCBは,すべての生産スケールでコスト効率的に設計されています.質を損なうことなく,ラミネートの価格を経済的に設定するこの多様性は,プロトタイプや小規模および大規模生産のための理想的な選択になります.
典型的な用途
この2層のRO3006PCBは多用性があり,以下を含む様々な用途に適しています.
- 自動車用レーダーシステム:安全機能とナビゲーション能力を強化する.
- セルラー通信: 効率的な通信のためにパワーアンプやアンテナで使用されます.
- グローバル・ポジショニング・システム (GPS): 衛星通信における信頼性の高いパフォーマンスを提供する.
- ワイヤレス通信:パッチアンテナに最適で,シームレスな接続が可能.
- リモートメーターリーダー: 電力管理における正確なデータ送信を容易にする.
全世界の利用可能性と基準の遵守
この高性能PCBは,IPC-Class-2規格に準拠して,世界中に輸送できます.この認証は,当社の製品が信頼性と品質の業界期待に応えることを保証しますプロジェクトに最高レベルのPCBを 提供できるようにします
結論
結論として この新しい2層PCBは ロジャース RO3006で作られていて 特殊な電気特性により機械的安定性エンジニアやデザイナーにとって 信頼性の高いソリューションです
要求の高いアプリケーションで卓越したパフォーマンスと信頼性のために設計された RO3006 PCB を使って 電子設計を向上させてください
|
|
