商品の詳細:
お支払配送条件:
|
| 材料: | ロジャース RO3035 サブストレート - 5ミリ (0.127mm) | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 67.1mm x 57.6mm=2タイプ=2PCS | PCBの厚さ: | 0.2 ミリメートル |
| 表面塗装: | 浸水金 | 溶接マスク: | 違う |
| ハイライト: | RO3035 浸透金PCB回路,二重層浸透金PCB回路,5ミリ 浸透金PCB回路 |
||

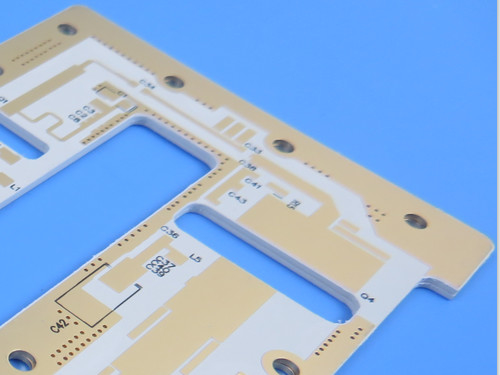

高性能印刷回路板 (PCB) の必要性は かつてないほど重要です.最高級のロジャース RO3035素材で製造された5Gやミリ波技術などの高周波分野において,現代アプリケーションの厳しい要求に応えるように設計されています.
類を見ない材料: ロジャース RO3035
このPCBの核心は ロジャース RO3035で 高周波回路における卓越した性能で知られる 陶器で満たされた PTFEベースのラミネートです温度範囲で安定した電解常数を与えるように設計されているこのような安定性は,困難な環境で最適なパフォーマンスを維持するために不可欠です.
詳細な仕様
2層PCBの主要仕様は以下の通りです
- 基礎材料: ロジャース RO3035
- 層数: 2 層
- 寸法: 67.1 mm x 57.6 mm (2型,2個セット)
- 最小の痕跡/スペース: 4/5ミリ
- 最小穴の大きさ: 0.2mm
- 完成板 厚さ: 0.2 mm
- 完成した銅重量: 1オンス (1,4ミリ) 外層
厚さ: 20 μm
- 表面塗装: 浸透金
- シルクスクリーン: 両側から
- 溶接マスク: 両側から
- 電気試験: 100% 送料前にテスト
PCBスタックアップ
スタックアップの構成は次のとおりです
- 銅層 1: 35 μm
- ロジャース RO3035 基板: 5 ミリ (0.127 mm)
- 銅層 2: 35 μm
| 資産 | RO3035 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.50±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.6 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0015 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -45歳 | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.11 0.11 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 107 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 107 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 1025 1006 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.04 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | j/g/k | 計算した | |||
| 熱伝導性 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55〜288°C) |
17 17 24 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 10.2 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
主要 な 特徴 と 利点
優れた電気性能
ロジャース RO3035ラミナートは,10 GHzで3.5 ± 0.05の介電常数を提供し,低消耗因子0と組み合わせます.0015これらの属性は,最小の信号損失と高効率を保証し,最大30〜40GHzのアプリケーションに適しています.
堅固 な 機械 特性
熱膨張係数 (CTE) が銅とほぼ同じで,この材料は信頼性の高い表面固定組成を促進します.この特徴は,温度変動に敏感なアプリケーションに特に有益です.卓越した寸法安定性を保証します
柔軟な製造オプション
PCBは様々な生産ニーズに対応するように設計されています プロトタイプ,小批量,または大規模製造品質を損なうことなく,コスト効率の良いラミネート価格を提供しますこの柔軟性により,様々なプロジェクトにおけるエンジニアやデザイナーにとって理想的な選択となります.
汎用 応用
この2層のRO3035PCBは,以下を含む多くのアプリケーションに適応できます.
- 自動車用レーダーシステム: 現代の車両の安全性とナビゲーション能力を向上させる.
- グローバルポジショニングシステム (GPS): 衛星通信の信頼性の高いパフォーマンスを提供します.
- セルラー通信: 効率的なネットワーク通信のためのパワーアンプとアンテナ.
- ワイヤレス通信:様々なデバイスのシームレス接続をサポートするパッチアンテナ
- リモートメーターリーダー: 電力管理における正確なデータ転送を効率化
全世界の利用可能性と準拠性
この高性能PCBは,世界中に輸送可能で,IPC-Class-2規格に準拠しています.この認証は,当社の製品が品質と信頼性の厳しい業界要件を満たしていることを保証します優れたPCBソリューションを提供します.
結論
簡単に言うと この2層のPCBは ロジャース RO3035製で 高周波のアプリケーションで優れた性能と信頼性を 提供するために設計されています柔軟な製造オプションエンジニアや設計者にとって 一流の選択肢です
次のプロジェクトのために RO3035 PCB を選択し,高品質の材料と専門的なエンジニアリングの影響を発見します.電子デザインを新たな高度に高めましょう!
