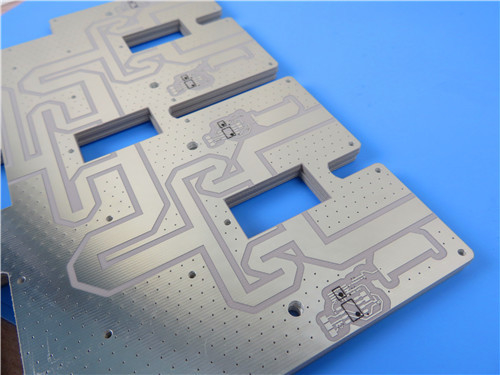

2層PCB RF-30 On Rogers 40ml ブラックシルクスクリーン浸泡チンのラミネート

新たに出荷された 2層硬いPCBを紹介します RF-30を搭載した 高性能で低コストのアンテナラミネートです マイクロ波や無線周波数向けに設計されていますこのPCBは,高度な材料技術と精密な工学を組み合わせて,現代の電子機器の要求を満たしています.

1. テクニカル仕様

PCB 製造

この2層硬いPCBは,様々な用途で最適な性能を確保するために精密に設計されています.

- 基礎材料:RF-30 優れた電気特性で知られています


- 層数: 2つの層で,回路設計のための堅牢な基盤を提供します.


- 板の寸法: 151mm x 82mm (± 0.15mm),様々な用途に適しています.


- 完成板厚さ: 1.1mm,コンパクトなプロフィールを維持しながら耐久性を提供します.


- 完成した銅重量: 1オンス (1,4ミリ), 信号の整合性を向上させる.


- 最小の痕跡/スペース: 5/4ミリ,高密度のレイアウトを可能にします.


- 最小穴の大きさ: 0.3mm,様々な部品を収容.


信頼性の高い電気接続を保証する.


- 表面塗装:浸し紙,溶接しやすさと腐食耐性を優れた.

PCBスタックアップ

- 銅層 1: 35 μm
- RF-30 コア: 1,016 mm (40 mil),相位シフトを減らすために最適化され,信号品質を改善します.
- 銅層 2: 35 μm

2RF-30素材の利点

高変電常数

RF-30は1.9GHzで3.0 ± 0.05の介電常数を有し,性能を犠牲にせずにサイズ削減が不可欠なRFアプリケーションに理想的です.これは,効率的な信号処理を必要とするコンパクトデバイスにとって特に有利です.

低分散因子

1.9 GHz での消耗因子 0.0014 で,RF-30 はエネルギー損失を最小限に抑え,回路効率を向上させる.この特徴は,高周波環境で信号の整合性を維持するために重要です..

優れた次元安定性

RF-30の織りガラス強化は,特殊な安定性を提供し,PCBが組み立ておよび操作中に熱力学的および機械的なストレスを耐えることができるようにします.この安定性は様々な条件で一貫したパフォーマンスのために不可欠です.

優れた熱性及び電気性

RF-30は, > 60kVの介電分解と1.26 x 10^9の体積抵抗性を備えており,高電力用途に適しています.さらに,低湿吸収率は0.02%は湿った環境での信頼性を向上させる.

3申請について

RF-30 PCBは 様々な用途に最適です

- アンテナとサブコンポーネント:多くのデバイスで無線通信を可能にするために重要です.

- RF 消極的部品: 効率的な信号処理に必要なフィルター,カップラー,電源分割器など.

- パワーアンプ:高性能RF回路をサポートし,強力な熱管理が必要です.

4品質保証

IPC2級の製造基準を遵守し PCBが厳格な品質基準に 準拠することを保証します信頼性と性能を保証する.

5グローバル可用性

この幅広いアクセシビリティにより,様々な部門のメーカーや開発者が,当社の先進技術をプロジェクトに組み込むことができます.

結論

概要すると,このPCBは,RF-30素材を使用して,PCB分野における重要な革新です. 優れた仕様,材料の利点,このPCBは,現代の電子設計のための主要な選択として立っています.

競争力のある価格で高性能のソリューションを求める製造者や開発者にとって 私たちのRF-30 PCBは 信頼性,効率性,価値の卓越した組み合わせを提供します.注文するには今日ご連絡ください.!
