| PCB Material: | Rogers RO3010 Substrate - 20mil (0.508mm) | Layer Count: | 2-layer |
|---|---|---|---|
| PCB Size: | 60.32mm x 59.68 mm=1PCS | PCB Thickness: | 0.6 mm |
| Copper Weight: | 1oz (1.4 mils) inner/outer layers | Surface Finish: | Immersion Silver |
| Solder Mask: | Green | Silkscreen: | White |
| ハイライト: | 液浸銀製PCB,グリーンマスク PCB,20ml RO3010 PCB |
||

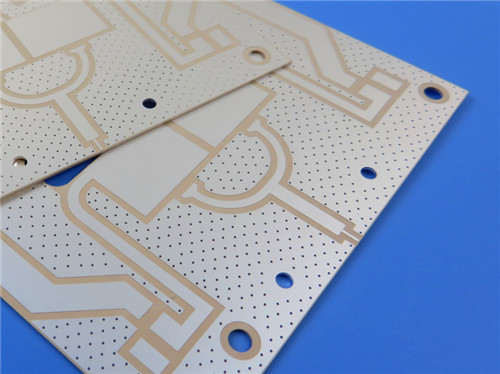

高性能印刷回路板 (PCB) の需要は かつてないほど高くなっていますロジャース RO3010素材で作られている優れた設計と卓越した信頼性を示し,様々な高度なアプリケーションに理想的な選択となります.
RO3010 材料 を 理解 する
ロジャース RO3010は,高電圧定数と優れた安定性のユニークな組み合わせを提供する陶器で満たされたPTFE複合材料です. 10 GHzで10.2 ± 0.30の電圧定数で,この材料は,周波数範囲の広い範囲で正確な信号の整合性を要求するアプリケーションに特に適しています.10 GHz の 0.0022 の低散逸因子は,高周波アプリケーションでは極めて重要な最小の信号損失を保証します.
RO3010の機械的特性も注目すべきである.熱循環中に次元安定を維持するために重要な低熱膨張係数 (CTE) を示している.CTEがX方向で13ppm/°C,Y方向で11ppm/°Cである場合材料は銅の膨張特性に効果的に適合し,デラミナレーションのリスクを軽減し,長期的信頼性を保証します.
建設 詳細
このPCBは次の仕様を備えています.
- 基礎材料: ロジャース RO3010
- 層数: 2
- 寸法 60.32 mm × 59.68 mm
- 完成板 厚さ: 0.6 mm
- 銅重量: 外層では1オンス (1.4ミリ)
- 最低の痕跡/スペース: 5/6ミリ
- 最小穴の大きさ:0.25mm
- 表面塗装: 浸水銀
- シルクスクリーン: 白いシルクスクリーン
PCBスタックアップ
スタックアップは次のものからなる:
- 銅層 1: 35 μm
- ロジャース RO3010 基板: 20ミリ (0.508mm)
- 銅層 2: 35 μm
-100%電気テスト:各ボードは運送前に厳格な電気テストを受け,機能性を保証します.
| RO3010 典型的な値 | |||||
| 資産 | RO3010 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 10.2±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 11.2 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | - 395 | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.35 0.31 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 105 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 105 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 1902 1934 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.05 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.8 | j/g/k | 計算した | ||
| 熱伝導性 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55〜288°C) |
13 11 16 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 9.4 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
私たちの PCB の 益
卓越した次元安定性
RO3010材質は,低温膨張係数 (CTE) により,卓越した寸法安定性を提供します.CTE値はX方向で13ppm/°C,Y方向で11ppm/°Cである熱循環条件下でも信頼性の高い性能を保証します.
高い電気性能
ロジャース RO3010は,10 GHzで10.2 ± 0.30の介電常数と0.0の低消耗因子を有する.0022高周波アプリケーションで信号の完全性を保ち,電信,自動車レーダー,電子機器の要求を強める環境.
費用 効率 的 な 解決策
性能が優れているにもかかわらず,PCBは競争力のある価格を維持しています.この経済的な選択肢により,企業は高品質の基準を維持しながら,生産を効率的に拡大することができます..
準拠と品質保証
IPC2級規格に準拠して製造された PCBは厳格な品質要件を満たしています. ISO 9001認証は,品質管理の卓越性維持への我々のコミットメントをさらに証明しています.各ボードが信頼性があり,重要なアプリケーションで使用できるようになっていることを確保する.
申請
この先端PCBは様々な高性能アプリケーションに適しています
- 自動車用レーダーシステム:障害物検知とナビゲーションの性能向上
- GPSアンテナ: 信頼性の高い信号受信
- セルラー通信: パワー増幅機とアンテナは低損失の特性から恩恵を受けます.
- ワイヤレス通信: 強力な接続のために設計されたパッチアンテナ
- 直接放送衛星: 信号の送信と受信における最適な性能.
- リモート・メーター・リーディング・システム: 信頼性と効率性の高いデータ転送
- パワーバックプラン: 複雑なシステムにおける安定した電力配給を確保する.
結論
新しく出荷された 2 面 PCBは ロジャース RO3010 素材を使用しています幅広い用途私たちのPCBを選択することで,顧客は,比類のない品質,信頼性,および電子設計のパフォーマンスを期待することができます.
詳細情報または注文を行うには,当社の販売チームに連絡してください. 私たちはあなたのPCBニーズに最適なソリューションを見つけるのにあなたを助けるためにここにいます.
