商品の詳細:
お支払配送条件:
|

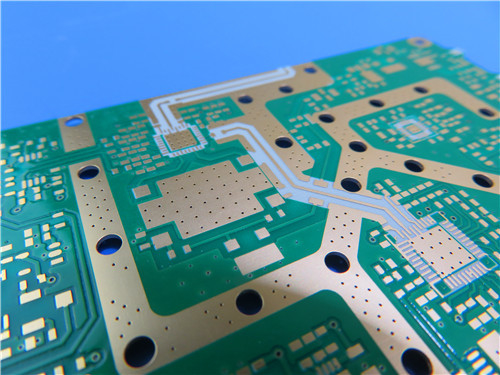

| PCB Material: | Rogers RO4350B Core - 0.168 mm (6.6mil) | Layer Count: | 2-layer |
|---|---|---|---|
| PCB Size: | 40.8 mm x 51.6 mm=1PCS, +/- 0.15mm | PCB Thickness: | 0.29mm |
| Copper Weight: | 1oz (1.4 mils) inner/outer layers | Surface Finish: | Immersion Gold |
| Solder Mask: | Green | Silkscreen: | White |
| ハイライト: | 6.6ミリ 双面 PCB,浸透金 双面 PCB,RO4350B 双面PCB |
||
高性能印刷回路板 (PCB) の需要は 急速に増加しています様々なアプリケーションの厳格な要求に対応するように設計されています特に電信,自動車,RF部門において.
RO4350B 材料の理解
ロジャース RO4350Bは 高品質のガラス織物強化炭化水素/セラミックラミネートで 優れた電気性能と製造能力を巧みに組み合わせています伝統的なPTFE材料とは異なりRO4350Bは,特殊な処理や穴を通した処理の必要性をなくして,生産プロセスを簡素化し,例外的な性能指標を維持します.
主要 な 特徴
- 介電常数 (Dk): 10 GHz で 3.48 ± 0.05 に維持され,この特性により,最適な信号整合性が確保されます.
- 分散因子: 10 GHz で 0.0037 の低い値で,最小の信号損失が達成され,高周波アプリケーションに理想的です.
- 熱安定性:この材料は280°C以上のガラス移行温度 (Tg) を誇っており,幅広い加工条件で信頼性を保証します.
建築 の 特徴
このPCBは以下の仕様で設計されています.
- 基礎材料: ロジャース RO4350B 信頼性と優れた性能のために選択
- 層数:複雑な回路設計に対応する双面構成.
- 寸法: 40.8 mm × 51.6 mm のコンパクトな寸法で,容積は +/- 0.15 mm で,さまざまな用途に適しています.
- 仕上げ厚さ: 0.29mm の滑らかな厚さにより,その多用性が向上します.
- 銅重量: 1オンス (1,4ミリ) の外層は,効果的な電気伝導性を保証します.
- 最小の痕跡/スペース: 最小の4/4ミリで細かいレイアウトがサポートされます.
- 最小穴の大きさ: 部品の配置に合わせて,0.2mmの多用な穴が組み込まれています.
- 表面塗装:浸し金により,溶接性が優れ,腐食から守られます.
- シルクスクリーン:上部に白いシルクスクリーンが設置され,部品の識別が容易になります.
- 溶接マスク:上部にある緑色の溶接マスクは 視力と保護を向上させます.
- 電気テスト:各ボードは,出荷前に厳格な100%電気テストを受け,最適な性能を保証します.
PCBスタックアップ
スタックアップの構成は以下のとおりである.
- 銅層 1: 35 μm
- ロジャース RO4350B コア: 0.168mm (6.6ml)
- 銅層 2: 35 μm
| RO4350B 典型的な値 | |||||
| 資産 | RO4350B | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.48±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.66 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +50 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.2 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 5.7×109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| 張力モジュール | 16767 (((2,432) 14,153 ((2,053) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 203 (※29.5) 130(18.9) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.5 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 10 12 32 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 0.88 (5.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | (3)V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
RO4350B PCB の利点
次元安定性
RO4350Bの熱膨張系数 (CTE) は,銅と密接に一致し,優れた寸法安定性を提供します.この性質は,異なる熱条件下で多層板構造物の性能を維持するために重要です.
費用対効果
RO4350Bの加工は標準FR-4材料に匹敵しますが,低コストで優れた性能を提供します.これは,予算の制約を超えない高品質のPCBを求める製造業者にとって魅力的な選択肢です..
高性能
このPCBは性能に敏感で大量のアプリケーション用に設計されており,信頼性と効率性を要求する環境で優れています.06% 耐久性をさらに高めます厳しい条件に適している.
典型的な用途
この先端PCBは 様々な用途に最適です
- セルラーベースステーションアンテナとパワーアンプ: 信頼性の高い信号送信と受信を保証します.
- RF識別タグ:正確な追跡と識別をサポートします.
- 自動車用レーダーとセンサー: 車両の安全とナビゲーションシステムを向上させる.
直接放送衛星のためのLNB: 衛星通信で安定したパフォーマンスを提供します.
結論
RO4350Bの素材を用いた 双面PCBは PCB技術の大きな進歩です 卓越した電気性能と熱安定性により費用対効果私たちのPCBを選択することで,顧客は,彼らの電子設計で比類のない品質と信頼性を予測することができます.
詳細の情報や注文の場合は,専用の販売チームに連絡してください. 私たちはあなたのPCBニーズに最適なソリューションを提供することにコミットしています.
