商品の詳細:
お支払配送条件:
|

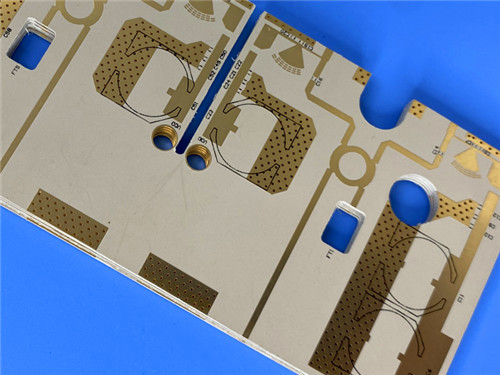

PCB Material: | RT/duroid 6035HTC - 1.524 mm (60mil) | Layer Count: | 2-layer |
---|---|---|---|
PCB Size: | 43mm x 107 mm=1PCS, +/- 0.15mm | PCB Thickness: | 1.6mm |
Copper Weight: | 1oz (1.4 mils) inner/outer layers | Surface Finish: | Immersion Silver |
Solder Mask: | No | Silkscreen: | White |
ハイライト: | 60ml 双面 PCB,NT2 単体型PCB 単体型PCB,浸水銀 双面 PCB |
電子機器の世界では,プリント回路板 (PCB) の材料の選択は,特に高周波および高電力アプリケーションでは,性能に大きく影響します.信頼性を求めるエンジニアやデザイナーにとって 優れたソリューションとして挙げられます効率性や高度な機能が
PCBの構造と仕様
基礎材料: RT/デュロイド 6035HTC
RT/duroid 6035HTCは高熱伝導性と優れた介電性能で知られる陶器で満たされたPTFE複合材料です.この材料は,特に高功率RFおよびマイクロ波アプリケーションに適しています伝統的なラミナットを上回る特性があります
詳細な仕様
- 層数:このPCBは双面設計で,コンパクトな足跡で複雑な回路を効率的にルーティングすることができます.
- 寸法: 43mm x 107mm (± 0.15mm) のこのPCBは,様々な用途で汎用性のために設計されています.
- スライスとスペースの要件: 4/7ミリの最小のスライス/スペースで,このPCBは信号の整合性を損なうことなく高密度の設計をサポートします.
- 穴の大きさとバイアス:最小穴のサイズは0.3mmで,ボードには71つのバイアスが含まれ,盲目のバイアスの合併症なしに接続性を向上させます.
- 仕上げ: 浸し銀の表面仕上げは,優れた溶接性と耐腐蝕性を提供し,出荷前の100%の電気テストは信頼性を保証します.
レイヤースタックアップ
このPCBのスタックアップは次のものからなる.
- 銅層 1: 35 μm
- RT/デュロイド 6035HTC コア: 1,524mm (60ミリ)
- 銅層 2: 35 μm
この構成により熱管理と電気性能が最適化され,高周波アプリケーションで堅牢な動作が保証されます.
NT2 標準値 | |||||
資産 | NT1 薬剤類 | 方向性 | 単位 | 条件 | 試験方法 |
ダイレクトリコンスタンット,ε プロセス | 3.50±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
ダイレクトレクトル常数,ε設計 | 3.6 | Z | 8 GHzから40 GHz | 分相長法 | |
消耗因子 | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
熱系数 ε | -66歳 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 mod 2 試行錯誤した5.5.5 |
容積抵抗性 | 108 | MΩ.cm | A について | IPC-TM-650, 2 つ5.17.1 | |
表面抵抗性 | 108 | MΩ | A について | IPC-TM-650, 2 つ5.17.1 | |
次元安定性 | -0.11 -008 | CMD MD | mm/m (マイル/インチ) | 0.030" 1オンスEDCホイール 厚さエッチ後"+E4/105 | IPC-TM-650 2 試行錯誤した4.39A |
張力モジュール | 329 244 | MD CMD | kpsi | 40時間 @23°C/50RH | ASTM D638 |
吸収量 | 0.06 | % | D24/23 | IPC-TM-650 2 試行錯誤した6.2.1 ASTM D570 | |
熱膨張係数 (-50°C~288°C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2 試行錯誤した4.41 |
熱伝導性 | 1.44 | W/m/k | 80°C | ASTM C518 | |
密度 | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
銅皮の強度 | 7.9 | プリー | 20秒 @288 °C | IPC-TM-650 2 試行錯誤した4.8 | |
炎症性 | V-0 | UL 94 | |||
鉛のないプロセスは互換性がある | そうだ |
性能特性
ダイレクトリック特性
10GHzで3.5 ± 0.05の電解定数 (DK) と0.0013の低散乱因子により,低損失で高周波信号を処理することができる.信号伝送の精度と明確さを要求するアプリケーションでは,これらの特性が極めて重要です..
熱管理
80°C で 1.44 W/m/K の熱伝導性を持つ RT/duroid 6035HTC は熱散に優れている.この能力は高電力アプリケーションにとって不可欠である.過剰な熱が性能低下や故障を引き起こす場合高熱安定性により,PCBは極端な条件でもその整合性を保ちます.
熱膨張係数 (CTE)
CTE値は,X軸とY軸で19ppm/°C,Z軸で39ppm/°Cで,温度変動に伴いPCBの次元安定性を示します.この安定性 は,接続 の 信頼性 と 全体の 回路 の 性能 を 維持 する ため に 必要 です.
RT/デュロイド6035HTC PCBの利点
1高熱伝導性:効率的な熱散は,動作温度を下げ,要求の高いアプリケーションで長期的信頼性を高めます.
2優れた電解性能: 挿入損失の減少と優れた信号整合性が達成され,このPCBは高周波回路に理想的です.
3堅牢な安定性:材料の熱安定性により,厳しい環境でも一貫した性能が保証されます.
申請
この双面PCBは,以下を含む様々な要求のあるアプリケーションに適しています.
- 高功率 RF 増幅器:信号強度が極めて重要な通信および放送に不可欠です.
- マイクロ波用:レーダーシステム,衛星通信,医療画像処理に使用されます.
- パワーディバイダーとカップラー: 複雑な回路における信号管理において,効率的な電力配給を確保するために不可欠です.
結論
RT/デュロイド 6035HTC 双面PCBは,高度なアプリケーションのための高性能で信頼性の高い回路板を必要とするエンジニアとデザイナーにとってトップレベルのソリューションです.熱と電気の特性が優れている現代の電子機器の厳格な要求を満たすだけでなく,超えています.
特定のニーズを満たすことができる方法を議論するには,私たちの販売チームに連絡してください.私たちは専門知識と高品質なソリューションであなたのプロジェクトを支援するためにここにいます.
