RO3003 PCB 2層 Rogers 10mil ラミネート イマージョン金めっき

RO3003 PCB 2層 Rogers 10mil ラミネート イマージョン金めっき

MOQ: 1PCS
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
PCB 材料:
ロジャース RO3003 基板 - 10ミリ (0.254mm)
層数:
2層
PCBの厚さ:
0.3mm
PCBのサイズ:
45mm x 44.5mm = 1個
銅の重量:
1オンス (1.4ミリ) の外層
表面塗装:
浸水金
ハイライト:

Rogers 10mil RO3003 PCB

,

Rogers RO3003 PCB

,

イマージョン金めっき RO3003 PCB

製品説明

高性能PCBを紹介します ロジャース RO3003素材で 設計されていますこのコンパクトPCBは,例外的な信頼性と信号の整合性を提供します.自動車用レーダーや5G無線インフラなど 最先端技術にとって理想的な選択肢です



ロジャース RO3003 材料の理解

ロジャース RO3003は,優れた電気性および熱性により知られるセラミックで満たされたPTFE複合材料で,商用マイクロ波およびRFアプリケーションに理想的です.材料は,様々な温度と周波数で絶好の電解常数 (Dk) の安定性を示していますこの特徴は,自動車レーダー,高度な運転支援システム (ADAS) などのアプリケーションにおいて極めて重要です.5Gのワイヤレスインフラストラクチャ安定したパフォーマンスが最重要だ



主要な物質特性
- ダイレクトリ常数: 10 GHz/23°C で 3 ± 0.04
- 分散因子: 10 GHz/23°C で 0.001
- 熱伝導性:0.5 W/mK
- 水分吸収: 0.04%
- 熱膨張係数: -55~288°C,X,Y,Z軸では膨張係数が低い

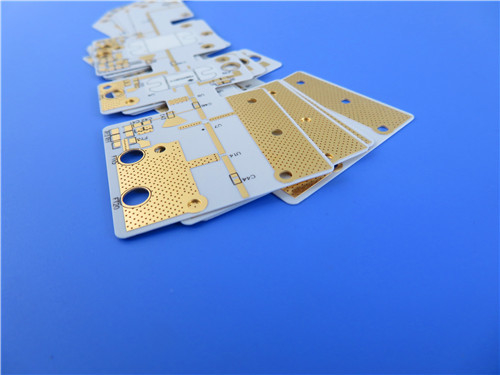

RO3003 PCB 2層 Rogers 10mil ラミネート イマージョン金めっき 0



建設 詳細
この2層PCBは,次の仕様を持つ硬い構造を備えています.



- 基礎材料: ロジャース RO3003
- 層数: 2
- 板の寸法: 45mm × 44.5mm
- 完成板 厚さ: 0.3mm
- 完成した銅重量: 1オンス (1,4ミリ) 外層
- 最低の痕跡/スペース: 4/4ミリ
- 最小穴サイズ: 0.3mm (盲目バイアスなし)
厚さ: 20 μm
- 表面塗装: 浸透金
- シルクスクリーン:上部は黒い.下部はシルクスクリーンがない.



RO3003 典型的な値
資産 RO3003 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 3.0±004 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトレクトル常数,ε設計 3 Z   8GHzから40GHz 分相長法
消耗因子,tanδ 0.001 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε -3 Z ppm/°C 10 GHz -50°Cから150°C IPC-TM-650 2 試行錯誤した5.5.5
次元安定性 0.06
0.07
X について
Y
mm/m コンド A IPC-TM-650 2 試行錯誤した2.4
容積抵抗性 107   MΩ.cm コンド A IPC25.17.1
表面抵抗性 107   コンド A IPC25.17.1
張力モジュール 930
823
X について
Y
MPa 23°C ASTM D 638
水分吸収 0.04   % D48/50 IPC-TM-650 2 試行錯誤した6.2.1
特定熱量 0.9   j/g/k   計算した
熱伝導性 0.5   W/M/K 50°C ASTM D 5470
熱膨張係数
(−55〜288°C)
17
16
25
X について
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.4.1
Td 500   °C TGA   ASTM D 3850
密度 2.1   gm/cm3 23°C ASTM D 792
銅皮の強度 12.7   イブ / イン. 1オンス,EDC 溶接後浮遊 IPC-TM 24.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ



RO3003 PCB の 利点



1高周波のパフォーマンス
RO3003材料の低電圧損失により,PCBは高周波アプリケーションで効率的に機能し,最大77GHzまで機能する.これは,信号の整合性が重要な RF アプリケーションのための優れた選択です.



2熱安定性
熱伝導力は0.5W/mKで Tdは500°C以上で,PCBは性能を損なうことなく極端な温度にも耐えることができます.これは変動する熱条件を経験するアプリケーションにとって不可欠です.



3次元安定性
材料の低平面膨張係数は,温度変化にもかかわらず PCB の整合性と性能を維持することを保証します.この信頼性 は,温度 変動 に 敏感 な 表面 に 搭載 さ れ た 組成 物 に は 極めて 重要 です.



4費用対効果の高い製造
私たちのPCBは量産用に設計され 高品質と信頼性を維持しながら 低コストのラミネート価格を提供します性能を犠牲にせずに生産規模を拡大したい企業にとって魅力的な選択肢です.



典型的な用途

Rogers RO3003 PCBは,様々な用途に適しています.



- 自動車用レーダーシステム:先進的な運転手支援システムと衝突回避技術にとって不可欠です.



- GPS アンテナ:様々なデバイスで正確な位置追跡を提供します.



- セルラー通信: 強力な通信ネットワークのためのパワーアンプとアンテナのサポート.



- ワイヤレス通信:パッチアンテナやその他のワイヤレス技術に最適です.



- 直接放送衛星: 衛星通信の信頼性の高い信号伝送を確保する.



- リモート・メーター・リーダー: 公益事業における効率的なデータ収集を容易にする.



- パワーバックプラン: 複雑な電子システムにおける電力配給をサポートする.



結論

産業がより高い周波数と より複雑なアプリケーションに向かって進んでいくにつれて Rogers RO3003 PCB は PCB 技術の最前線に立っています高性能素材と細心の施工を組み合わせるこのPCBは コンパクトなデザインで 卓越した信頼性と効率性を 提供しています



詳細の問い合わせや注文については,当社の販売チームにご連絡ください. 私たちのPCBソリューションで高周波パフォーマンス目標を達成するのに役立ちます.



RO3003 PCB 2層 Rogers 10mil ラミネート イマージョン金めっき 1
