RO4830 Plus PCB 両面 5mil 厚 エレクトロレスニッケル イマージョン金

RO4830 Plus PCB 両面 5mil 厚 エレクトロレスニッケル イマージョン金

MOQ: 1PCS
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
PCB 材料:
RO4830 Plus コア - 5mil (0.127 mm)
層数:
2層
PCBの厚さ:
0.2mm
PCBのサイズ:
45mm x 55mm = 1PCS, +/- 0.15mm
銅の重量:
1オンス (1.4ミリ) の外層
表面塗装:
電気のないニッケル浸水金
ハイライト:

5mil RO4830 Plus PCB

,

エレクトロレスニッケル RO4830 Plus PCB

,

イマージョン金 RO4830 Plus PCB

製品説明

高度な2層PCBのご紹介。RO4830 Plus素材から精密に製造され、高性能ミリ波アプリケーション向けに設計されています。45mm x 55mmの寸法で、このPCBは精度を追求して設計されており、76~81 GHz帯で動作する車載レーダーセンサーやその他のRFアプリケーションに最適です。



RO4830 Plusの紹介
RO4830 Plusは、誘電体材料の最新の進歩を代表する熱硬化性ラミネートです。その独自の組成は、費用対効果の高いミリ波アプリケーション向けに調整されており、RF設計者にとって好ましい選択肢となっています。このラミネートはガラスクロスフリーであり、特に挿入損失と誘電安定性の点で性能特性を向上させています。



主な材料特性
- 誘電率:77 GHzで約3.03で、安定した電気的性能を提供します。



- 誘電正接:10 GHzで驚異的な0.0015で、信号損失を最小限に抑えます。


- DKの熱膨張係数:-54 ppm/℃で、幅広い温度範囲で性能を維持します。


- ガラス転移温度(Tg):285℃で、高温アプリケーションに対応します。


- 吸湿率:0.02%と低く、さまざまな環境条件下での信頼性を確保します。

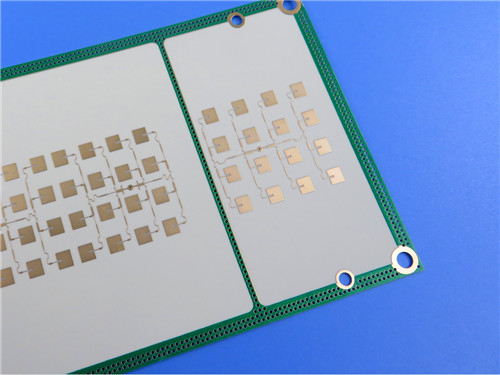

RO4830 Plus PCB 両面 5mil 厚 エレクトロレスニッケル イマージョン金 0



PCB仕様
このPCBは、以下の仕様で構成されています。



- ベース材料:RO4830 Plus熱硬化性ラミネート
- 層数:2層
- 基板寸法:45mm x 55mm、許容差+/- 0.15mm
- 完成基板厚:0.2mm
- 完成銅重量:外層1オンス(1.4ミル)
- 最小トレース/スペース:4/5ミルで、複雑な回路設計を可能にします。
- 最小穴径:0.2mmで、ブラインドビアはありません。
- 表面処理:無電解ニッケル浸漬金で、はんだ付け性を向上させています。
- ソルダーマスク:上面は緑色、下面はソルダーマスクなし。
- シルクスクリーン:両面ともなし。



スタックアップ構成
- 銅層1:35 μm
- RO4830 Plusコア:5ミル(0.127 mm)
- 銅層2:35 μm



RO4830 Plus PCBの利点



1. 優れた高周波性能
RO4830 Plusラミネートは77 GHzでの動作に最適化されており、わずか1.5 dB/インチの低挿入損失を提供し、高周波通信およびレーダーアプリケーションに最適です。



2. 強化された熱安定性
Tgが285℃であるため、このPCBは高温に耐えることができ、要求の厳しい環境での信頼性を確保します。低吸湿性もその耐久性をさらに高めます。



3. 費用対効果の高い製造
RO4830 Plus PCBの革新的な設計により、高品質の性能基準を維持しながら、費用対効果の高い生産が可能になります。これは、品質を損なうことなく生産規模を拡大しようとしている企業にとって特に有益です。



4. 優れた穴あけ性能
ラミネートにガラスクロスが含まれていないため、レーザー穴あけ能力が向上し、正確で効率的な製造プロセスが可能になります。



5. 環境への配慮
RO4830 Plus PCBはPFASフリーであり、現代の持続可能性基準に準拠しているため、環境に配慮したメーカーにとって責任ある選択肢となります。

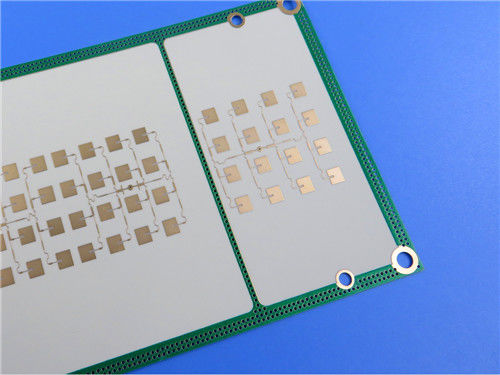

RO4830 Plus PCB 両面 5mil 厚 エレクトロレスニッケル イマージョン金 1



アプリケーション

RO4830 Plus PCBは用途が広く、以下を含む幅広いアプリケーションに適しています。



- 車載レーダーセンサー:先進運転支援システム(ADAS)および衝突回避技術に不可欠です。



- パッチアンテナ:mm波レーダーアプリケーション向けに最適化されています。



- RFフィードネットワーク:通信を強化するための導波管アンテナをサポートします。



- マルチチップレーダー設計:RF中間周波数(IF)層として機能し、複雑なレーダー機能を促進します。



結論

業界がより高い周波数とより複雑なアプリケーションに向かうにつれて、RO4830 Plus PCBは高性能PCBの分野でリーダーとしての地位を確立しています。その高度な材料特性と精密なエンジニアリングを組み合わせることで、コンパクトな設計において比類のない信頼性と性能を提供します。



ミリ波技術の分野で革新を目指す企業にとって、当社のRO4830 Plus PCBは魅力的なソリューションを提供します。お問い合わせまたはご注文については、当社の営業チームまでご連絡ください。RO4830 Plus PCBの最先端の機能を活用し、お客様の技術を推進するために、ぜひご協力ください。



RO4830 Plus PCB 両面 5mil 厚 エレクトロレスニッケル イマージョン金 2
