| MOQ: | 1PCS |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | Vacuum bags+Cartons |
| 配達期間: | 8-9 working days |
| 決済方法: | T/T |
| 供給能力: | 5000PCS per month |

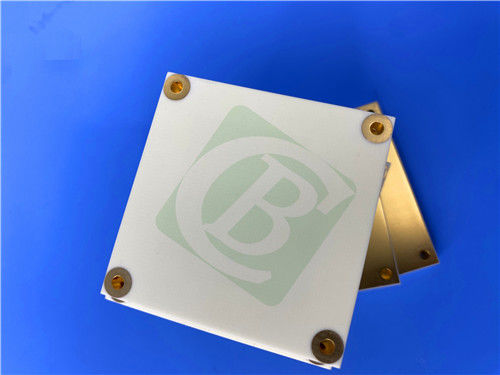

このPCBは 高性能の3層印刷回路ボードで 先進的な材料,特にRO4003CとRO4450Fから作られています.最適な電気性能と機械的安定性を確保するための厳しい仕様を満たす.
PCBの詳細
| パラメータ | 仕様 |
| 基礎材料 | RO4003C / RO4450F |
| 層数 | 3 層 |
| 板の寸法 | 291mm x 155mm ± 0.15mm (2種類,2PCS) |
| 最小の痕跡/空間 | 5/4ミリ |
| 穴の最小サイズ | 0.3mm |
| 盲目の経路 | 上層から内層へ 1 |
| 完成板の厚さ | 1.82mm |
| 完成したCu重量 | 1オンス (1.4ミリ) 外層 / 1オンス 内層 |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | 浸水金 |
| トップ シルクスクリーン | ホワイト |
| 底部 シルクスクリーン | 違う |
| トップソールドマスク | ブラック |
| 下の溶接マスク | 違う |
| 電気試験 | 輸送前に使用された100%電気試験 |
この3層硬いPCBの積み重ねは次のように構成されています.
- 銅層 1: 35 μm
-ロジャース 4003C コア: 0.813mm (32ml)
- 銅層 2: 35 μm
- 結合プレイス:RO4450F - 0.102mm (4ミリ)
- ロジャーズ 4003C コア: 0.813mm (32ml)
- 銅層 3: 35 μm
アート 作品 と 品質 基準
提供されたアートワークは,IPC-Class-2の品質基準に準拠するGerber RS-274-Xフォーマットです.これはPCBが信頼性と性能に関する業界要件を満たしていることを保証します.
世界 的 に 利用 できる
この高性能PCBは世界中で利用可能で,さまざまな市場での様々な用途で利用可能になります.
RO4003Cの紹介
ロジャース RO4003Cは,優れた電気性能で知られる特許材料です.それは,Epoxy/ガラス,マイクロ波ラミネートに費用対効果の高いソリューションを提供主要な特徴は:
- ダイレクトリ常数 (Dk): 10GHz で 3.38 ± 0.05
- 分散因子: 10GHz で 0.0027 と 2.5GHz で 0.0021
- ダイレクトレクトル常数の熱系数: +40ppm/°C
- 熱伝導性: 0.71 W/m/°K
- 低水分吸収: 0.06%
材料の熱膨張特性は,銅と密接に一致し,信頼性の高い塗装された透孔品質を促進します.
利益
ロジャース RO4003Cは,以下のような多くの利点を提供しています.
- 多層板の構造に最適
- FR-4 のような標準材料と比較して製造コストが低い
- 性能に敏感で大容量のアプリケーションのために設計されています
- 競争力のある価格で 人気のある選択です
典型的な用途
RO4003C PCBは,以下を含む様々な用途に適しています.
- 携帯電話基地局のアンテナと電源増幅器
- RF識別タグ
- 自動車用レーダーとセンサー
- 直接放送衛星のLNB
結論
RO4003CとRO4450F材料で構築された 3層 PCBは先進的な工学と設計を例示しています.航空宇宙産業高性能,コスト効率,信頼性の組み合わせにより,現代電子機器のニーズを満たしています.
|
|
