RT Duroid 5880 4層PCB 3mm厚 OSP仕上げ

RT Duroid 5880 4層PCB 3mm厚 OSP仕上げ

MOQ: 1PCS
価格: USD9.99-99.99/PCS
標準パッケージ: Vacuum bags+Cartons
配達期間: 8-9 working days
決済方法: T/T
供給能力: 5000PCS per month
詳細情報
Place of Origin
China
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
PCB material:
RT/duroid 5880 / RO4450F
Layer count:
4 layers
PCB thickness:
3.0mm
PCB size:
50mm x 60 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers/inner layers
Solder mask:
No
Silkscreen:
No
Surface finish:
OSP
ハイライト:

RT Duroid 5880 PCBボード

,

4層Rogers PCB

,

3mm厚 OSP PCB

製品説明

この4層プリント基板(PCB)は、RT/duroid 5880とRO4450F材料で構成されています。高周波アプリケーション向けに設計されており、優れた性能と信頼性を提供し、高度な電気通信およびレーダーシステムに最適です。



材料構成

このPCBのベース材料はRT/duroid 5880とRO4450Fです:



- RT/duroid 5880: ガラスマイクロファイバーで強化されたPTFE複合材で、均一な誘電特性と高周波での低損失で知られています。

- RO4450F: RT/duroid材料を補完し、全体的な性能を向上させる接着層です。



PCB仕様

パラメータ 仕様
ベース材料 RT/duroid 5880 / RO4450F
層数 4層の銅
基板寸法 50mm x 60mm ± 0.15mm
最小トレース/スペース 5/7ミル
最小穴径 0.45mm
ブラインドビア トップ - 内層3
完成基板厚さ 3.0mm
完成Cu重量 1oz(1.4ミル)外層/内層用
ビアめっき厚さ 20 μm
表面仕上げ OSP
トップシルクスクリーン なし
ボトムシルクスクリーン なし
トップソルダーマスク なし
ボトムソルダーマスク なし
電気試験 出荷前に100%電気試験を実施



アートワークとコンプライアンス

このPCBのアートワークは、業界で広く受け入れられているGerber RS-274-X形式で提供されています。IPC-Class-2規格への準拠は、PCBが信頼性と性能に関する厳格な品質ベンチマークを満たしていることを保証します。この遵守は、故障が許されないアプリケーションにとって重要です。



グローバルな可用性

この高度な4層PCBは世界中で利用可能であり、さまざまな業界やアプリケーションにアクセスできます。その設計は、複数のハイテク分野で使用できるほど汎用性があります。

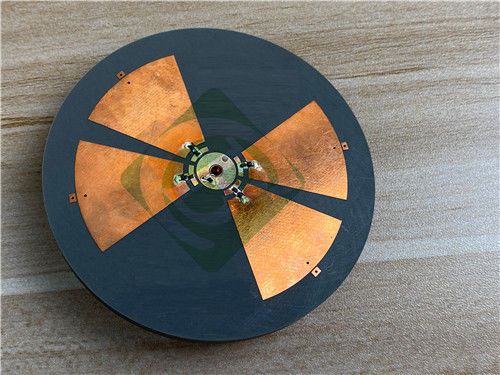

RT Duroid 5880 4層PCB 3mm厚 OSP仕上げ 0



RT/duroid 5880の紹介

RT/duroid 5880は、高周波アプリケーション向けに特別に設計されています。その主な特性には以下が含まれます:



- 誘電率:10 GHz/23°Cで0.02の厳しい許容誤差を持つ2.2

- 誘電正接:10 GHzで0.0009

- 誘電率の温度係数(TCDk):-125 ppm/°C

- 低吸湿性:0.02%

- CTE:31 ppm/°C(X軸)、48 ppm/°C(Y軸)、237 ppm/°C(Z軸)



これらの特性により、RT/duroid 5880は幅広い周波数範囲で優れた電気的性能を維持し、Kuバンドおよびミリ波アプリケーションに適しています。



RT/duroid 5880の利点

1. 均一な電気的特性:誘電率は、異なるパネル間で一貫しており、高周波アプリケーションにとって重要です。

2. 加工の容易さ:RT/duroid 5880は簡単に切断および成形できるため、正確な設計実装が可能です。

3. 耐薬品性:PCB製造で一般的に使用される溶剤や試薬に耐性があり、耐久性と長寿命を保証します。

4. 多湿環境に最適:低吸湿性により、高湿度アプリケーションに適しています。



アプリケーション

この4層PCBは、以下を含むさまざまなハイテクアプリケーションに特に適しています:



- 商用航空機のブロードバンドアンテナ:飛行中の信頼性の高い通信を保証。

- マイクロストリップおよびストリップライン回路:スペースが限られているRFアプリケーションで広く使用されています。

- ミリ波アプリケーション:5G以降などの最先端技術に不可欠です。

- レーダーシステム:軍事および民間アプリケーションにおけるナビゲーションおよびターゲティングシステムに不可欠です。

- 誘導システム:精密ナビゲーション技術で使用されます。

- ポイントツーポイントデジタル無線アンテナ:高速データ伝送を可能にします。



結論

RT/duroid 5880とRO4450Fで構成された4層PCBは、PCB技術における大きな進歩を表しています。その堅牢な設計は、高周波性能特性と組み合わされ、信頼性と精度を必要とする最新の電子アプリケーションに最適な選択肢となっています。世界的な可用性と厳格な品質基準への準拠により、このPCBは今日のハイテク環境の課題に対応する準備ができています。
