| MOQ: | 1PCS |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | Vacuum bags+Cartons |
| 配達期間: | 8-9 working days |
| 決済方法: | T/T |
| 供給能力: | 5000PCS per month |

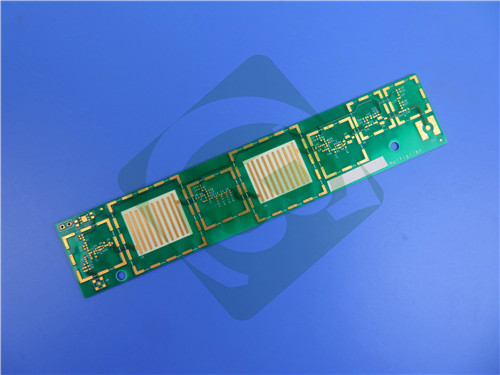

当社の高性能二層リジッドPCBをご紹介します。Rogers RO4725JXR材料を使用して専門的に製造されています。信頼性の高い性能とコスト効率が不可欠な、さまざまな高周波およびアンテナアプリケーション向けに設計されており、セルラー基地局アンテナなどに最適です。
このPCBのスタックアップは、以下のように慎重に設計されています。
Copper_layer_1: 35 μm
Rogers RO4725JXR Core: 0.78 mm (30.7mil)
Copper_layer_2: 35 μm
PCBの詳細
| パラメータ | 仕様 |
| ベース材料 | RO4725JXR |
| 層数 | 2層 |
| 基板寸法 | 53mm x 79 mm=1PCS、+/- 0.15mm |
| 最小トレース/スペース | 4/7 mils |
| 最小穴サイズ | 0.3mm |
| ブラインドビア | なし |
| 完成基板厚 | 0.8mm |
| 完成Cu重量 | 1oz (1.4 mils) 外層 |
| ビアめっき厚 | 20 μm |
| 表面処理 | イマージョンゴールド |
| トップシルクスクリーン | なし |
| ボトムシルクスクリーン | なし |
| トップソルダーマスク | なし |
| ボトムソルダーマスク | なし |
| 電気試験 | 出荷前に100%試験済み |
材料構成とコスト上の利点
Rogers RO4725JXR炭化水素/セラミック/織布ガラスアンテナグレードラミネートは、従来のPTFEベースラミネートの信頼性が高く、低コストな代替品です。
処理互換性
RO4725JXR誘電体材料の樹脂システムは、理想的なアンテナ性能に必要な特性を提供します。RO4725JXRアンテナグレードラミネートは、従来のFR-4および高温鉛フリーはんだ処理と完全に互換性があります。これらの材料は、めっきスルーホール準備のために、従来のPTFEベースラミネートに必要な特別な処理を必要としません。RO4725JXRラミネートは、従来のPTFEベースアンテナ材料の費用対効果の高い代替品であり、設計者がコストと性能を最適化できるようにします。
電気的および機械的特性
RO4725JXRラミネートは、アンテナ設計者が必要とする機械的および電気的特性を備えています。このラミネートは、LoPro? Reverse Treated EDC Foilを使用した場合、2.5 GHzで測定された誘電率（Dk）が2.55、損失正接（Df）が0.0022です。これらの値により、アンテナ設計者は、信号損失を最小限に抑えながら、大幅なゲイン値を実現できます。材料は、-160 dBc（43dBm 1,900MHz信号）よりも優れた値を持つ、実証済みの低PIM性能で利用できます。
主な特徴
-10GHz/23°CでDK 2.55 +/-0.05の誘電率
-10GHz/23°Cで0.0026、2.5GHzで0.0022の損失係数
-誘電率の優れた熱係数 +34 ppm/°C
-X軸13.9 ppm/°C、Y軸19 ppm/°C、Z軸25.6 ppm/°Cで銅に合わせたCTE
-280 °Cを超える高いTg値
-完璧なPIM値 -166 dBC
利点
-ロープロファイルフォイルを備えた低損失誘電体
-低挿入損失
-標準PTFEベースアンテナ製品に合わせたDk
-受動相互変調（PIM）の削減
-一貫した回路性能
どこで使用できますか？
RO4725JXRのユニークな特性により、このPCBはさまざまなアプリケーションに適しています。
-セルラー基地局アンテナ
-コンプライアンスと可用性
このPCBは、一貫した品質と信頼性を保証する厳格なIPC-Class-2規格に準拠しています。提供されるアートワークの種類はGerber RS-274-Xであり、シームレスな生産統合を実現します。
当社は世界中で利用可能であり、すべての地域でエンジニアやメーカーがこの高品質PCBを利用できるようにしています。
品質と価値の両方を提供するソリューションとして、このPCBをお選びください。
|
|
