| MOQ: | 1PCS |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | Vacuum bags+Cartons |
| 配達期間: | 8-9 working days |
| 決済方法: | T/T |
| 供給能力: | 5000PCS per month |

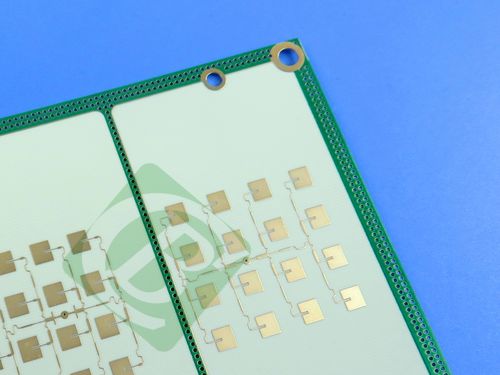

高性能の2層硬いPCBで ロジャースのRO4350B素材で 精巧に作られています信頼性の高いパフォーマンスとコスト効率が決定的な場合,様々な高周波およびRFアプリケーションのために設計されています携帯電話基地局や自動車レーダーなどに最適です
このPCBの積み重ねは,注意深く設計されています.
Copper_layer_1: 35 μm
ロジャース RO4350B コア: 0.422mm (16.6mil)
Copper_layer_2: 35 μm
PCB 詳細
| パラメータ | 仕様 |
| 基礎材料 | RO4350B |
| 層数 | 双面型 |
| 板の寸法 | 42.3mm x 30.8mm=1PCS, +/- 0.15mm |
| 最小の痕跡/空間 | 4/5ミリ |
| 穴の最小サイズ | 0.3mm |
| 盲目の経路 | 違う |
| 完成板の厚さ | 0.5mm |
| 完成したCu重量 | 1オンス (1.4ミリ) の外層 |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | 電気のないニッケル 電気のないパラジウム浸水金 |
| トップ シルクスクリーン | 違う |
| 底部 シルクスクリーン | 違う |
| トップソールドマスク | 緑色 |
| 下の溶接マスク | 違う |
| 電気試験 | 輸送前100%検査 |
RO4350Bの素材が 注目すべきなのは何ですか?
材料組成と性能バランス
ロジャース RO4350Bの材料は 独占の織物ガラス強化炭化水素/セラミクですエポキシ/ガラスの製造性を維持しながら.
処理 と 費用 の 利点
RO4350Bラミナットは,標準エポキシ/ガラスと同じ加工方法を使用して,電解常数 (Dk) を厳格に制御し,低損失を維持します.標準的なマイクロ波ラミネートのコストのほんの一部で入手可能で,PTFEベースの材料に要求される特殊な透孔処理や処理手順の必要性をなくしますさらに,彼らはUL 94 V-0を評価し,アクティブデバイスと高功率RF設計に適しています.
熱安定性 の 利点
RO4350Bの熱膨張係数 (CTE) は,次の主要な利点があります.
膨張係数は銅と類似し,混合型介電多層板構造に不可欠な優れた寸法安定性を保証する.
低Z軸CTEは,厳しい熱ショックアプリケーションでも,信頼性の高い塗装透孔品質を保証します.
Tg >280°C (536°F) で,その膨張特性は回路処理温度の全範囲で安定している.
主要 な 特徴
- 10GHz/23°C で DK 3.48 +/-0.05 の電解常数
- 散布因子 0.0037 10GHz/23°C で
熱伝導性 0.69 W/m/°K
-X軸 CTE 10ppm/°C,Y軸 CTE 12ppm/°C,Z軸 CTE 32ppm/°C
-高Tg値 > 280 °C
低水吸収 0.06%
-UL 94 V-0 格付け
利益
- 多層板 (MLB) の構造に最適
- FR-4 のような製造コストが低いプロセス
- 優れた寸法安定性
- 競争力のある価格
どこに 使える か
RO4350Bのユニークな特性により このPCBは様々な用途に適しています
- 携帯電話基地局 アンテナとパワーアンプ
-RF識別タグ
- 自動車用レーダーとセンサー
-LNBは直接放送衛星のことです
-コンプライアンスと利用可能性
このPCBは,一貫した品質と信頼性を保証する厳格なIPCクラス-2基準を満たしています. 提供されたアートワークのタイプは,シームレスな生産統合のためのGerber RS-274-Xです.
私たちは世界中に販売し 高品質のPCBを あらゆる地域のエンジニアやメーカーに 提供しています
品質と価値の両方を 保証するソリューションのために このPCBを選びます
|
|
